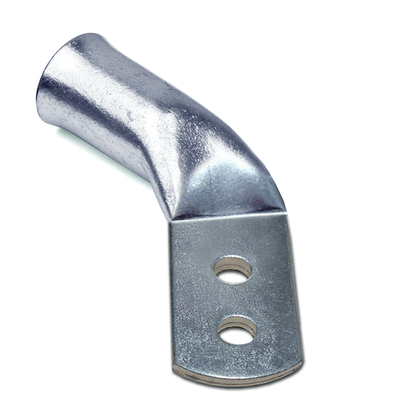

Наконечник ТМЛ под пайку листовой изогнутый 240(30Л)кв.мм винт d2х12мм ГОСТ 23981-80 (уп.10шт) DKC 2P12DH30CL ДКС

Наконечник кабельный кольцевой и трубчатый под винт 2x12 мм и 2 болта М12, 240(30Л) кв.мм, ТМЛ, ТМЛ-2отв., ГОСТ 23981-80 - надёжный соединитель для многожильных медных проводов сечением 240 мм2, обеспечивающий прочное и долговечное подключение через два болта М12. Бренд DKC (ДКС) выпускает этот наконечник в серии Quadro, соответствующий требованиям ГОСТ 23981-80.

Назначение и область применения

Наконечник кабельный кольцевой и трубчатый под винт 2x12 мм и 2 болта М12, 240(30Л) кв.мм, ТМЛ, ТМЛ-2отв., ГОСТ 23981-80 используется для оконцевания многожильных медных проводов перед подключением к шинам, клеммным колодкам или другим токоведущим элементам. Подходит для стационарных и подвижных систем, где требуется высокая механическая устойчивость и надёжный электрический контакт. Применяется в силовых щитах, распределительных устройствах, на транспорте, в промышленном оборудовании.

Технические характеристики

• Поперечное сечение провода: 240 мм2
• Диаметр отверстия под болт: 12 мм (два отверстия)
• Тип контакта: кольцевая лопатка с двумя точками крепления
• Материал: медь М1
• Покрытие: лужённое (с применением висмута)
• Изоляция: есть (термоусаживаемая или другая - устанавливается дополнительно)
• Угол между гильзой и лопаткой: 180° (прямой, не 45° - указано в описании производителя, но в характеристиках указано 180°; учитывайте это при сборке)
• Тип проводника: многожильный
• Способ монтажа: пайка + затяжка болтом
• Смотровое отверстие: да - позволяет контролировать заполнение гильзы
• Тонкий фланец: да - обеспечивает плотную посадку на поверхность

Совместимость и монтаж

Наконечник кабельный кольцевой и трубчатый под винт 2x12 мм и 2 болта М12, 240(30Л) кв.мм, ТМЛ, ТМЛ-2отв., ГОСТ 23981-80 совместим с болтами М12 и клеммами с аналогичными отверстиями. Для монтажа:

• Зачистите изоляцию провода на длину, равную глубине гильзы (не менее 25 мм);
• Заправьте жилы в гильзу, убедитесь, что они полностью заполнили её - используйте смотровое отверстие;
• Запаяйте гильзу, чтобы исключить перелом жил при нагрузках;
• Затяните болты М12 моментом до 35 Нм - не переусердствуйте, чтобы не деформировать лопатку;
• После установки проверьте герметичность контакта - лужёное покрытие снижает риск окисления, но не заменяет контроль.

Безопасность и стандарты

Наконечник кабельный кольцевой и трубчатый под винт 2x12 мм и 2 болта М12, 240(30Л) кв.мм, ТМЛ, ТМЛ-2отв., ГОСТ 23981-80 соответствует ГОСТ 23981-80 - норме для наконечников в электроустановках до 1000 В. Лужёное покрытие повышает безопасность при работе во влажной среде. Не применяйте в условиях постоянного воздействия открытого пламени или температур выше +105 C - материал теряет прочность.

Преимущества

• Две точки крепления - снижают риск смещения и вибрационного износа
• Увеличенная площадь контактной поверхности (+87%) - меньше нагрев при больших токах
• Лужёное покрытие с висмутом - улучшает проводимость и защищает от коррозии даже внутри гильзы
• Смотровое отверстие - позволяет визуально проверить качество запрессовки
• Тонкий фланец - обеспечивает плотный контакт с монтажной поверхностью

Ограничения применения

• Не предназначена для одножильных проводов - возможен перегрев и разрушение
• Не рекомендуется использовать в цепях переменного тока свыше 1000 В без согласования с проектом
• Пайка обязательна - просто затягивание болтом без пайки приведёт к быстрому выходу из строя
• Не допускается использование с алюминиевыми проводами - медь и алюминий образуют гальваническую пару, вызывающую коррозию
• Работает при температуре от -40 C до +105 C - вне этого диапазона срок службы сокращается

Примеры использования

• Подключение мощных кабелей к шинам в распределительных щитах промышленных объектов
• Электроснабжение двигателей и преобразователей частоты на конвейерах
• Заземление оборудования в подвижных составах (электропоезда, краны)
• Присоединение кабеля к заземляющим контурам в условиях повышенной влажности

Практические советы

• Выбирайте болты М12 с плоской головкой - они лучше прилегают к тонкому фланцу
• Перед пайкой протестируйте длину зачистки: жилы должны доходать до конца гильзы, но не выступать
• При монтаже в вибрирующих системах используйте контргайки или фиксирующие шайбы
• Для защиты от внешней среды после монтажа наденьте термоусаживающуюся изоляцию - она не входит в комплект, но необходима
• Артикул 2p12dh30cl - единственный в линейке Quadro с таким сочетанием сечения и двухболтового крепления - не путайте с одноотверстными моделями
