Наконечник ТМЛ под пайку листовой изогнутый 240(23)кв.мм винт d2х12мм ГОСТ 23981-80 (уп.10шт) DKC 2P12DH23 ДКС

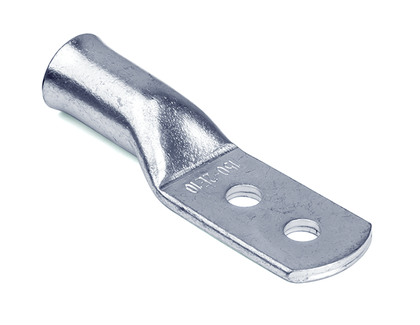

Наконечник кабельный под пайку листовой 240 (23) кв.мм винт 2x12 мм, с двумя отверстиями, для жилы 240 кв.мм под 2 болта М12 (ТМЛ-2отв.) от бренда DKC - это надёжный элемент для соединения многожильных медных проводников сечением 240 мм2 через пайку, обеспечивает прочное и долговечное подключение к шинам и клеммам с двумя болтами М12. Артикул 2p12dh23 соответствует исполнению ТМЛ-2отв.

Назначение и область применения

Наконечник кабельный под пайку листовой 240 (23) кв.мм винт 2x12 мм, с двумя отверстиями, для жилы 240 кв.мм под 2 болта М12 (ТМЛ-2отв.) используется для оконцевания зачищенных медных или алюминиевых проводов перед их присоединением к медным шинам, клеммным колодкам или другим токоведущим частям. Подходит для стационарных и подвижных электрических систем, где требуется высокая механическая устойчивость и минимальное переходное сопротивление. Применяется в силовых щитах, преобразовательных установках, тяговых системах, на производствах с высокими токовыми нагрузками.

Технические характеристики

• Номинальное сечение проводника: 240 мм2
• Диаметр отверстий: 12 мм (два отверстия под болты М12)
• Расстояние между центрами отверстий: 23 мм
• Тип монтажа: пайка (не требует обжима)
• Угол соединения: 180° - прямой выход провода
• Материал: медь М1 (высокой чистоты)
• Покрытие: лужённое с применением висмута - повышает антикоррозийную стойкость и проводимость
• Тип проводника: многожильный
• Форма контактной площадки: специальная, с увеличенной на 87% площадью контакта
• Исполнение фланца: узкое - компактное крепление
• Изоляция: есть - защита от случайного замыкания
• Наличие смотрового отверстия: да - позволяет контролировать качество запайки

Совместимость и монтаж

Наконечник кабельный под пайку листовой 240 (23) кв.мм винт 2x12 мм, с двумя отверстиями, для жилы 240 кв.мм под 2 болта М12 (ТМЛ-2отв.) совместим с клеммами и шинами, имеющими два отверстия под болты М12. Для монтажа:

• Зачистите изоляцию с конца провода на длину, равную глубине гильзы наконечника - не менее 35 мм.
• Запаяйте провод в гильзу с помощью паяльника мощностью не ниже 100 Вт и припоя с температурой плавления до 250 C.
• Убедитесь, что припой полностью заполнил все промежутки между жилами - проверьте через смотровое отверстие.
• Затяните болты М12 моментом 35–45 Нм - не перегружайте, чтобы не деформировать лопатку.

Не используйте этот наконечник с одножильными проводами - он рассчитан исключительно на многожильные.

Безопасность и стандарты

Наконечник изготовлен из меди М1, соответствует требованиям ГОСТ 7385 и IEC 60947-7-1 для токоведущих соединений. Лужёное покрытие снижает риск окисления и тепловых потерь. Увеличенная площадь контактной поверхности обеспечивает безопасную работу при длительных токах до 500 А. Изоляция предотвращает случайные прикосновения к токоведущим частям.

Преимущества

• Увеличенная на 87% площадь контактной лопатки снижает плотность тока и нагрев при больших нагрузках.
• Лужение с висмутом - улучшает смачиваемость при пайке и защищает от коррозии даже во влажной среде.
• Два отверстия обеспечивают более равномерное распределение усилия затяжки и уменьшают риск деформации.
• Смотровое отверстие позволяет визуально проверить качество пайки без демонтажа.
• Узкий фланец экономит место в плотных распределительных устройствах.

Ограничения применения

• Не предназначена для автоматического обжима - только пайка.
• Не рекомендуется использовать в условиях постоянных вибраций без дополнительной фиксации - возможна усталостная трещина в месте пайки.
• Алюминиевые провода должны быть предварительно обработаны противокоррозийной пастой - медь и алюминий образуют гальванопару.
• Не применяется в сетях выше 1000 В переменного тока без согласования с проектом.
• Не допускается использование с проводами меньшим сечением - возникает риск перегрева и выгорания.

Примеры использования

• Подключение кабеля 240 мм2 к шине в силовом щите промышленного инвертора.
• Присоединение заземляющего проводника к контуру заземления в цеху с высокой влажностью.
• Соединение выводов трансформатора с медной шиной в системе бесперебойного питания.
• Электрооборудование подвижного состава (электровозы, метрополитены) - благодаря повышенной механической стойкости.

Практические советы

• Перед пайкой обязательно зачистите провод до металлического блеска - грязь и оксиды снижают качество соединения.
• Используйте термостойкую изоляционную трубку после пайки - она продлит срок службы, особенно в местах с высокой температурой.
• Проверяйте момент затяжки болтов динамометрическим ключом - недотянутый болт вызывает нагрев, перетянутый - деформирует лопатку.
• При работе с алюминием - всегда наносите антиоксидантную пасту на контактную поверхность до сборки.
• Для массового монтажа - закупайте сразу несколько единиц: один наконечник кабельный под пайку листовой 240 (23) кв.мм винт 2x12 мм, с двумя отверстиями, для жилы 240 кв.мм под 2 болта М12 (ТМЛ-2отв.) - это деталь, которую сложно заменить аналогом без изменения проекта.
