Наконечник под пайку, листовой гнутые 300(30) кв.мм винт 2x12 мм | 2Q12DH30 DKC ДКС

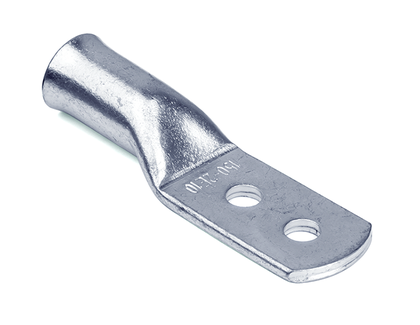

Наконечник кабельный кольцевой и с двумя отверстиями 300 (30) кв.мм под винт 2x12 мм, под 2 болта М12, ТМЛ, DKC - надёжное решение для оконцевания многожильных медных проводников сечением до 300 мм2. Благодаря лужёной меди и специальной форме контактной лопатки обеспечивает устойчивый токовый контакт даже в условиях вибраций. Подходит для присоединения к шинам, клеммам и зажимам в силовых цепях. Артикул 2q12dh30, бренд DKC.

Назначение и область применения

Этот наконечник используется для оконцевания многожильных медных проводов перед их подключением к клеммам, шинам или другим контактным элементам. Применяется там, где требуется прочное и долговечное соединение с возможностью крепления двумя болтами. Часто встречается в силовых распределительных устройствах, трансформаторных подстанциях, системах заземления и на подвижном железнодорожном оборудовании.

Технические характеристики

• Поперечное сечение провода: 300 мм2
• Диаметр каждого отверстия: 12 мм
• Расстояние между центрами отверстий: 30 мм
• Материал: медь М1
• Покрытие: лужённое (с применением висмута)
• Тип проводника: многожильный
• Форма контактной площадки: специальная, с увеличенной на 87% площадью контакта
• Угол соединения: 180° - прямое расположение провода относительно клеммы
• Изоляция: да - имеется изолирующий корпус
• Тонкий фланец: да - снижает нагрузку на крепёж при затяжке
• Смотровое отверстие: да - позволяет контролировать глубину запрессовки провода
• Способ монтажа: пайка

Совместимость и монтаж

Подходит для установки на медные шины и клеммы с двумя отверстиями под болты М12. Для монтажа необходимо:

• Зачистить конец провода на длину, соответствующую глубине гильзы наконечника;
• Вставить провод до упора - контроль через смотровое отверстие;
• Запаять место соединения с помощью паяльника и припоя;
• Закрепить наконечник двумя болтами М12, равномерно затягивая - не допускать перегрузки фланца.

Обратите внимание: пайка обязательна - механическая опрессовка невозможна. Диаметр отверстий 12 мм совпадает с диаметром болтов М12, что исключает необходимость переходников.

Безопасность и стандарты

Произведён в соответствии с требованиями к качеству медных соединений в электроустановках. Лужёное покрытие повышает коррозионную стойкость и снижает риск нагрева при высоких токах. Соответствует нормам ГОСТ Р 50495 для наконечников кабельных. Не содержит свинца - безопасен для эксплуатации в закрытых помещениях.

Преимущества

• Увеличенная на 87% площадь контактной лопатки снижает плотность тока и температурный режим при работе;
• Лужёное покрытие с висмутом предотвращает окисление внутри и снаружи - продлевает срок службы;
• Тонкий фланец минимизирует деформацию при затяжке болтов;
• Смотровое отверстие гарантирует правильную посадку провода - снижает риск плохого контакта;
• Прямой угол (180°) удобен для компактной сборки в ограниченном пространстве;
• Два отверстия обеспечивают более равномерное распределение усилия и повышенную надёжность крепления.

Ограничения применения

• Не предназначена для одножильных проводов - требует многожильной жилы для равномерного распределения тока;
• Не применяется в условиях постоянного воздействия открытого пламени или температур выше +105 C;
• Не рекомендовано использование с алюминиевыми проводами - материал контактной части - медь, возможна гальванопара;
• Пайка обязательна - нельзя использовать с опрессовочными клещами;
• Не подходит для частых демонтажей - после нескольких разборок возможно ослабление паяного соединения.

Примеры использования

• Подключение мощных кабелей к шинам в распределительных щитах переменного тока;
• Присоединение заземляющих проводников к контуру заземления на железной дороге;
• Соединение кабеля питания с выводами трансформаторов или реакторов;
• Фиксация проводов в подвижных составах - например, в электровозах или метро, где важна виброустойчивость.

Практические советы

• Перед пайкой обязательно протяните провод через наконечник до упора - используйте смотровое отверстие для проверки;
• Выбирайте припой с температурой плавления ниже 250 C - чтобы не повредить изоляцию;
• При затяжке двух болтов М12 соблюдайте момент 15–20 Нм - переусиливать нельзя, особенно с тонким фланцем;
• Проверьте соответствие диаметра отверстий (12 мм) и болтов - не используйте метрические болты других размеров;
• Артикул 2q12dh30 и серия Quadro от DKC - выбирайте оригинальные комплектующие для гарантированной совместимости с другими изделиями серии.
