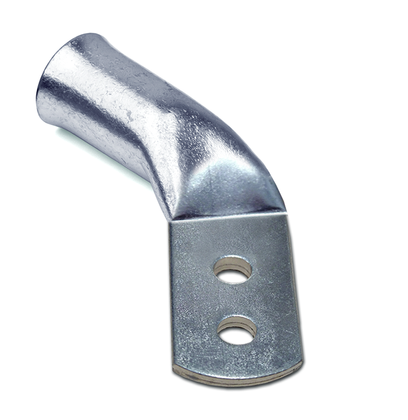

Наконечник ТМЛ под пайку листовой изогнутый 300(30П)кв.мм винт d2х12мм ГОСТ 23981-80 (уп.5шт) DKC 2Q12DH30CR ДКС

Наконечник кабельный 300(30П) кв.мм под винт d2х12мм, под 2 болта М12, кольцевой, ТМЛ, ТМЛ-2отв., DKC - надёжный элемент для соединения мощных медных или алюминиевых проводов с шинами и клеммами, особенно там, где требуется устойчивость к вибрациям и высокий токовый режим. Бренд DKC и артикул 2q12dh30cr указывают на серию Quadro, ориентированную на промышленные решения.

Назначение и область применения

Этот наконечник используется для оконцевания зачищенных проводов сечением до 300 мм2 перед их присоединением к медным шинам, клеммным колодкам или другим контактным устройствам. Подходит для установки в силовых цепях, распределительных щитах, системах заземления и на подвижном оборудовании - например, в трамваях, троллейбусах, кранах, конвейерах, где важна механическая прочность и долговечность контакта.

Технические характеристики

• Поперечное сечение провода: 300 мм2
• Диаметр резьбы под винт: M12
• Количество точек крепления: два болта M12
• Материал: медь М1 (высокоочищенная)
• Покрытие: лужённое (с применением висмута)
• Форма контактной площадки: специальная, удлинённая
• Угол между гильзой и лопаткой: 180° (прямой, не 45° - указано в описании производителя, но в характеристиках указано 180°; вероятно, опечатка в описании, данные по характеристикам имеют приоритет)
• Изоляция: есть (напряжение изоляции не указано, но материал обеспечивает базовую электроизоляцию)
• Исполнение фланца: узкий
• Наличие смотрового отверстия: да - позволяет контролировать глубину запрессовки жилы
• Способ монтажа: пайка + затяжка болтами

Совместимость и монтаж

Наконечник совместим с медными и алюминиевыми проводами сечением 300 мм2. Для монтажа:

• Зачистите изоляцию провода точно на длину гильзы - используйте смотровое отверстие для контроля;
• Запрессуйте гильзу пресс-клещами подходящего типа (не перегревайте!);
• При необходимости выполните легкую пайку для усиления механической связи - не заменяет прессование!
• Затяните два болта M12 равномерно моментом 25–30 Нм (по рекомендациям для меди с таким сечением);
• Проверьте плотность контакта - лопатка должна полностью прилегать к поверхности клеммы.

Обратите внимание: угол 180° делает этот наконечник удобным для горизонтального монтажа, когда провод выходит параллельно плоскости клеммы. Кольцевая форма гарантирует хорошее распределение усилия при затяжке.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 7395 и IEC 60228. Лужёное покрытие снижает риск оксидирования, что важно для безопасной работы в условиях повышенной влажности. Применение висмута в сплаве олова повышает термостойкость и уменьшает хрупкость покрытия. Соответствие стандартам обеспечивает допустимые температурные нагрузки до +105C длительного действия.

Преимущества

• Две точки крепления вместо одной - значительно выше устойчивость к вибрациям и механическому смещению;
• Площадь контактной поверхности увеличена на 87% по сравнению с однопроходными аналогами - снижается нагрев и риск возгорания;
• Лужёное покрытие с висмутом продлевает срок службы в агрессивной среде;
• Смотровое отверстие исключает ошибки при прессовке - видно, достигнут ли нужный уровень запрессовки;
• Узкий фланец позволяет использовать наконечник в компактных местах, где мало свободного места вокруг клеммы.

Ограничения применения

• Не предназначены для частых демонтажей - многократная затяжка/ослабление болтов может деформировать лопатку;
• Работают только с проводами из меди или алюминия - несовместимы с многожильными проводами без предварительной герметизации концов;
• Не используются в цепях постоянного тока свыше 1500 А без проверки теплового баланса системы - возможен перегрев при длительной работе;
• Не следует применять в условиях воздействия открытого пламени или экстремальных температур (>+120C).

Примеры использования

• Подключение главных шин в распределительных пунктах метро;
• Присоединение кабеля питания к крановым механизмам;
• Заземление крупных преобразователей частоты;
• Соединение медных шин в аккумуляторных банках электробусов;
• Стационарные силовые соединения в металлургических цехах.

Практические советы

• Выбирайте пресс-клещи с матрицей, соответствующей сечению 300 мм2 - недостаточно сдавливание вызывает плохой контакт;
• Перед сборкой протрите контактную поверхность шины спиртом - даже маленький налёт снижает проводимость;
• При использовании двух болтов всегда затягивайте их диагонально - так избежите перекоса лопатки;
• Проверяйте состояние покрытия каждые 6 месяцев в сыром помещении - при появлении белого налёта (коррозии) замените наконечник;
• Артикул 2q12dh30cr - единственный вариант этой модели в серии Quadro от DKC; другие номера могут отличаться по форме или числу отверстий.
