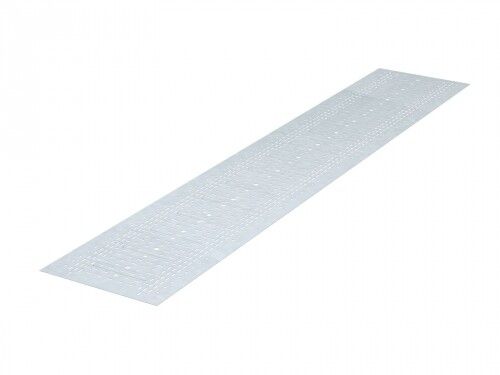

Вставка донная U5 Combitech 500 мм для лестничного лотка DKC (ДКС) UDM305

Вставка донная 500 DKC - комплектующий элемент системы U5 Combitech, предназначенный для защиты кабельных трасс от механических повреждений и провисания. Артикул udm305 обеспечивает надёжную опору для кабелей на длинных участках трассы, особенно там, где требуется высокая жесткость и коррозионная стойкость.

Назначение и область применения

Вставка донная 500 DKC используется внутри кабельных каналов системы U5 Combitech для предотвращения провисания кабелей и снижения риска их повреждения при монтаже и эксплуатации. Применяется в промышленных объектах: на заводах, в цехах, на конвейерах, в распределительных щитах и других местах, где кабели проходят по протяжённым горизонтальным участкам. Особенно эффективна при использовании в условиях повышенной нагрузки или при необходимости сохранить равномерное положение кабелей на расстояниях до 3 метров.

Технические характеристики

• Ширина: 500 мм - соответствует внутреннему размеру канала U5 Combitech, обеспечивая плотную посадку;
• Длина: 3000 мм - позволяет использовать одну вставку на весь участок трассы без стыков;
• Материал: сталь толщиной 1 мм - обеспечивает прочность и минимальную деформацию под нагрузкой;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - устойчиво к коррозии даже в агрессивных средах;
• Цвет: серый - совпадает с цветом основного корпуса системы U5 Combitech, обеспечивая эстетичный вид;
• Исполнение для больших расстояний: да - специально рассчитана на применение на пролётах до 3 м без прогиба;
• Широкодиапазонное исполнение: да - подходит для различных типов кабелей и проводов, включая тяжёлые многожильные;
• Рекомендованный проектный ассортимент: да - рекомендована производителем для использования в рамках стандартизированной системы U5 Combitech.

Совместимость и монтаж

Вставка донная 500 DKC совместима только с кабельными каналами серии U5 Combitech. Устанавливается на дно канала параллельно направлению трассы. Крепление осуществляется с помощью двух комплектов крепёжных элементов:

• Гайка М6 (артикул СМ100600);
• Болт М6×16 (артикул СМ010616).

Рекомендуется фиксировать вставку через каждые 800–1000 мм для максимальной устойчивости. Не требует сверления - крепится через подготовленные отверстия в стенке канала. Не используйте другие типы крепежа - они не обеспечивают нужной нагрузочной способности.

Преимущества

• Высокая жёсткость благодаря толщине стали 1 мм и оптимальному профилю - не деформируется под весом кабелей;
• Устойчивость к коррозии за счёт горячего цинкования - срок службы увеличен в 2–3 раза по сравнению с обычной окраской;
• Одинаковая ширина 500 мм гарантирует точную установку без зазоров и перекосов;
• Длина 3000 мм минимизирует количество стыков - снижает риск образования “мёртвых” зон и ускоряет монтаж;
• Совместимость с официальной системой U5 Combitech - гарантирует соответствие всем нормам сборки и безопасности.

Ограничения применения

• Не предназначен для вертикальных участков трассы - не выполняет функцию подвеса;
• Не заменяет кабельные лотки или подвесные системы - работает только как донная опора внутри канала;
• Не допускается использование вне системы U5 Combitech - несовместима с другими брендами и моделями каналов;
• Не рекомендуется для открытых внешних установок без герметизации - хотя покрытие устойчиво к коррозии, длительный контакт с осадками и химическими веществами может снизить долговечность.

Примеры использования

• Прокладка силовых кабелей в цехе металлургического предприятия - вставка предотвращает сминание изоляции при перемещении оборудования;
• Кабельная трасса в автоматизированном производстве - обеспечивает равномерное расположение сигнальных и управляющих проводов;
• Электрооборудование на пищевых производствах - оцинкованная поверхность легко моется и не поддаётся воздействию влаги и чистящих средств;
• Аксессуары для распределительных пунктов - служит базой для организации кабельных маршрутов внутри шкафов и ниш.

Практические советы

• Перед монтажом проверьте, что внутренняя ширина канала точно составляет 500 мм - отклонение более чем +-2 мм затруднит установку;
• Если трасса проходит через вибрационные зоны (например, рядом с насосами), дополнительно закрепите вставку через каждые 500 мм;
• Не перегружайте вставку - суммарный вес кабелей не должен превышать 40 кг на один метр длины;
• При резке канала на участках - вставку можно резать ножницами по металлу, но после этого обязательно обработайте кромки против острых краев;
• Запасайте запасные вставки - при ремонте или изменении трассы замена одной детали не потребует переделки всей системы.
