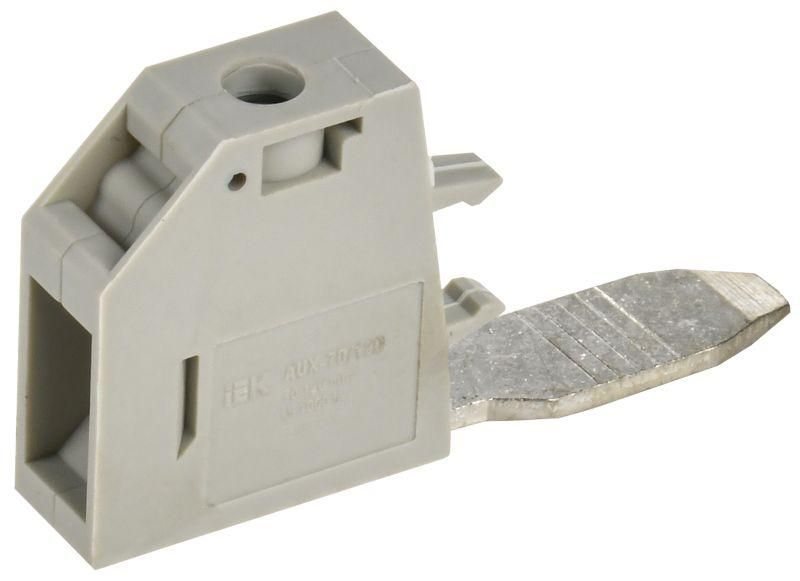

Дополнительная вводная клемма для CTS 70/120мм2 серая | YCT10-00-K03-070-AUX IEK

Вводная клемма дополнительная для CTS 70/120 мм2 серая от IEK (артикул yct10-00-k03-070-aux) предназначена для создания дополнительной точки подключения в силовой цепи, когда требуется подвести сигнал или питание к вспомогательному устройству - например, сигнальной лампе, контактору или реле - без перебора основного провода.

Назначение и область применения

Эта клемма используется в качестве вторичного ответвления от основного вывода устройства CTS 70/120 мм2. Она позволяет безопасно забирать ток для управления вспомогательными цепями - например, для индикации состояния оборудования, питания управляющих элементов или подключения датчиков. Устанавливается на DIN-рейку рядом с основным модулем и фиксируется механически, не требует демонтажа главного соединения.

Технические характеристики

• Номинальный ток: 41 А - выдерживает нагрузку до этого значения без перегрева;
• Номинальное напряжение: 1000 В - рассчитана на работу в высоковольтных системах до 1 кВ;
• Сечение проводника: 0,5–10 мм2 - подходит для медных жил от тонких контрольных до средних силовых;
• Количество полюсов: 1 - одна изолированная клемма на один провод;
• Тип присоединения: винтовое - надёжное, проверенное соединение с возможностью многократного отсоединения;
• Ширина: 8 мм - компактный размер, не занимает много места на рейке;
• Рабочая температура: от –40 C до +85 C - работает в суровых условиях, включая холодные склады и нагретые щитовые;
• Цвет: серый - совпадает с цветом корпусов CTS, обеспечивает визуальную согласованность сборки;
• Позиция соединения: сверху - провод вставляется вертикально, удобно при плотном расположении элементов;
• Способ монтажа: на DIN-рейку 35 мм - стандартный способ установки в распределительных шкафах.

Совместимость и монтаж

Клемма совместима исключительно с моделями CTS 70/120 мм2 от IEK. Монтируется непосредственно на выходной терминал этих устройств - не требует болтов или дополнительных креплений. Для установки достаточно защёлкнуть её на контактную площадку CTS и закрутить винт для фиксации провода. Подключение выполняется сверху - провод вводится прямо вниз, что снижает риск перепутать направление при ограниченном пространстве.

Преимущества

• Не требует отключения основного провода - можно добавить сигнальную цепь во время работы системы;
• Механическая совместимость с CTS - гарантирует надёжный электрический контакт без потерь;
• Устойчивость к широкому диапазону температур - подходит для промышленных условий;
• Простой и быстрый монтаж - не нужен инструмент кроме отвертки для затяжки винта;
• Стандартная ширина 8 мм - легко помещается даже в плотно заполненных шкафах.

Ограничения применения

• Подходит только для CTS 70/120 мм2 - не совместима с другими типами клемм или модулей;
• Не предназначена для подключения мощных потребителей - максимальный ток 41 А ограничивает применение только вспомогательными цепями;
• Не имеет защиты от внешнего воздействия (IP-класс не указан) - должна использоваться внутри закрытых шкафов;
• Запрещено использовать для подключения проводов меньше 0,5 мм2 или больше 10 мм2 - это может вызвать плохой контакт или повреждение клеммы.

Примеры использования

• Подключение сигнальной лампы к автоматическому выключателю CTS для индикации включения;
• Питание вспомогательного контактора через дополнительный вывод после основного силового соединения;
• Присоединение датчика температуры или концевого выключателя к контроллеру без изменения основной схемы;
• Обеспечение доступа к фазе для тестирования напряжения в процессе обслуживания.

Практические советы

• Перед установкой убедитесь, что основной кабель CTS уже правильно подключен - клемма работает только как ответвление;
• Используйте проводники сечением 1–2,5 мм2 для сигнальных цепей - оптимально по надёжности и гибкости;
• Проверьте плотность затяжки винта: недостаточно - будет греться, слишком сильно - можно сломать пластиковую часть;
• При групповой установке нескольких таких клемм оставляйте минимум 5 мм между ними для лучшего теплоотвода;
• Артикул yct10-00-k03-070-aux всегда указывается в документации IEK - сохраните его для заказа запасных частей.
