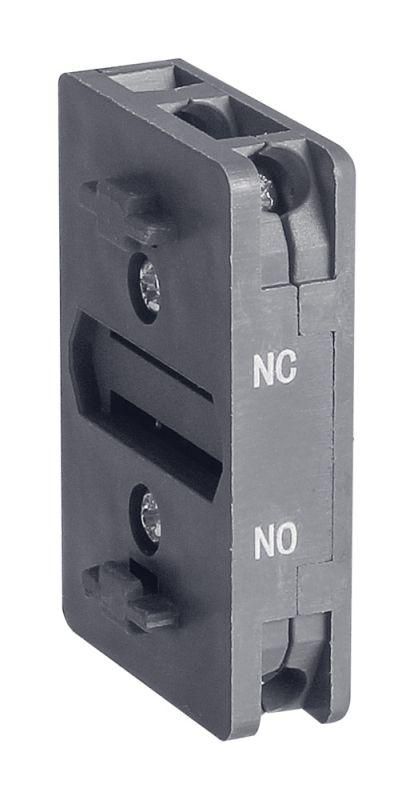

Дополнительный блок контактов 1НО+1НЗ ДЛЯ MSD 25/32A | MSD32F4 SE APC

Дополнительный блок контактов 1НО+1НЗ для выключателей-разъединителей SystemePact MSD 25/32A - компактное устройство, расширяющее функциональность основного аппарата за счёт добавления вспомогательных контактных групп. Артикул msd32f4 от бренда Systeme Electric позволяет управлять цепями сигнализации, блокировок или вторичной автоматики без изменения основной схемы.

Назначение и область применения

Дополнительный блок контактов 1НО+1НЗ предназначен для установки на выключатели-разъединители SystemePact MSD 25А и 32А. Он обеспечивает передачу сигналов о положении главных контактов: замкнутом (НО - нормально открытый) и разомкнутом (НЗ - нормально закрытый). Применяется в системах управления, где требуется контроль состояния оборудования - например, для включения индикации, запуска блокировок, подключения реле или PLC.

Технические характеристики

• Тип изделия: дополнительный блок контактов
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный ток при AC-15, 230 В: 6 А - подходит для коммутации слаботочных цепей управления, не для силовой нагрузки
• Способ монтажа: установка сбоку от корпуса выключателя-разъединителя
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение, допускает многократную переподготовку проводов
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Дополнительный блок контактов 1НО+1НЗ совместим исключительно с выключателями-разъединителями SystemePact MSD 25А и 32А. Монтаж выполняется сбоку от основного устройства - требует предварительного отключения питания и снятия крышки бокового отсека. Подключение осуществляется через винтовые клеммы: зачищенные жилы до 2,5 мм2 фиксируются плотно, без изоляции внутри зажима. Для правильной работы необходимо соблюдать ориентацию блока - он устанавливается только в предусмотренный для этого паз.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на аппараты управления и защиты. Компоненты выполнены из самозатухающих материалов, обеспечивают электроизоляцию и механическую прочность. Гарантия 24 месяца подтверждает соответствие требованиям безопасности при эксплуатации в соответствии с инструкцией.

Преимущества

• Увеличивает функциональность существующего выключателя без замены всего аппарата
• Фиксированная конструкция - не требует регулировки после установки
• Винтовой тип подключения - удобен для обслуживания и диагностики
• Совместим с сериями SystemePact MCP - единая экосистема для автоматизации

Ограничения применения

• Не предназначена для коммутации силовых цепей выше 6 А - применение в цепях с большими токами вызывает оплавление контактов
• Подходит только для моделей MSD 25А и 32А - несовместим с другими сериями SystemePact или аналогами других брендов
• Не рассчитана на частую ручную операцию - работает только в синхронизации с движением главных контактов выключателя
• Не имеет защиты от внешних воздействий - не используется во взрывоопасных средах или на открытом воздухе без дополнительного кожуха

Примеры использования

• Сигнализация положения: включение лампы “Выключено” при размыкании главных контактов
• Блокировка: предотвращение запуска другого оборудования пока выключатель не замкнут
• Автоматизация: подача сигнала в ПЛК для регистрации состояния машины
• Резервирование: управление вспомогательными реле в цепях управления станков, конвейеров, насосов

Практические советы

• Перед установкой убедитесь, что выключатель-разъединитель полностью отключен и заблокирован
• Проверьте посадочное место - блок должен легко входить в паз без усилия; при наличии препятствий - осмотрите корпус на деформации
• При подключении используйте провода сечением 0,5–2,5 мм2 - более толстые не войдут в клемму
• Обязательно протестируйте работу контактов после монтажа: проверьте замыкание НО и размыкание НЗ при переводе рычага выключателя
• Для долговечности не применяйте смазку на контактах - она снижает надёжность коммутации
