Дополнительный блок контактов 1НО+1НЗ ДЛЯ MSD 80/100A | MSD100F6 SE APC

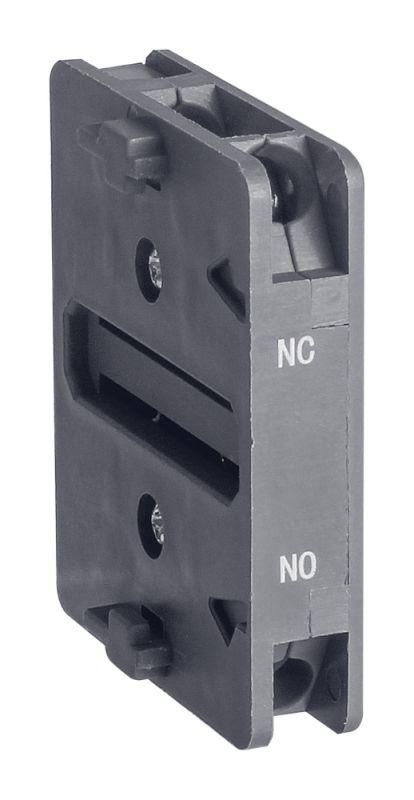

Дополнительный блок контактов 1НО+1НЗ для выключателей-разъединителей SystemePact MSD 80/100A обеспечивает расширение функционала управления за счет добавления вспомогательных цепей. Артикул msd100f6 - совместимый компонент от бренда Systeme Electric, предназначенный для установки на сторонние устройства системы SystemePact.

Назначение и область применения

Этот блок контактов используется для передачи сигнала состояния выключателя-разъединителя в систему автоматизации, контроля или защиты. Он позволяет подключить внешнее оборудование - например, световой индикатор, реле времени, контроллер PLC - чтобы отслеживать положение основного аппарата: включен он или отключен.

Подходит для применений в промышленной автоматике: станках, конвейерах, щитах управления, системах безопасности. Особенно эффективен там, где требуется физическое подтверждение положения переключателя без использования внешних датчиков.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Номинальный ток: до 6 А переменного тока при напряжении 230 В (AC-15)
• Способ монтажа: установка сбоку на корпус выключателя-разъединителя MSD 80/100A
• Тип подключения: винтовые зажимы - надежная механическая фixация проводов
• Гарантийный срок: 2 года (24 месяца)

Совместимость и монтаж

Блок контактов msd100f6 предназначен исключительно для моделей выключателей-разъединителей SystemePact MSD с номиналом 80 А и 100 А. Совместим только с сериями, имеющими специальный боковой крепежный профиль.

Устанавливается после того, как выключатель закреплен в шкафу. Для монтажа:

• Выключите питание и убедитесь в отсутствии напряжения;
• Снимите декоративную крышку с боковой стороны MSD;
• Вставьте блок контактов до щелчка - он фиксируется механически;
• Подсоедините провода через винтовые зажимы - затяните моментом 0,5–0,7 Нм.

Не используйте этот блок с другими типами аппаратов - даже если они кажутся внешне похожими.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-1 и IEC 60947-3 для коммутирующих устройств. Максимальный рабочий ток 6 А при AC-15 гарантирует безопасную работу в цепях управления малой мощностью. Применение выше указанных значений недопустимо - возможен износ контактов и риск сваривания.

Преимущества

• Физическая связь с основным выключателем - контакт всегда точно отражает реальное состояние аппарата
• Надежное винтовое подключение - не требует пайки, легко обслуживается
• Стандартная форма и расположение - совпадают с оригинальными запчастями Systeme Electric
• Работает в широком температурном диапазоне, характерном для промышленных условий

Ограничения применения

• Не нагрузки более 6 А - нельзя использовать для питания двигателей, нагревателей или освещения
• Не работает с постоянным током (DC) - рассчитан только на переменный ток AC-15
• Не допускается установка на модели MSD ниже 80 А или выше 100 А - несовместимо по габаритам и механизму
• Не является взрывозащищенным - не применяйте во взрывоопасных средах без дополнительной защиты

Примеры использования

• Подключение к кнопке “Состояние вкл.” на пульте управления - сигнал горит только когда MSD замкнут
• Передача сигнала “выключено” в PLC для блокировки пуска оборудования
• Логика аварийной остановки: если блок контактов показывает “размыкание”, система переводится в режим ожидания
• Индикация работы в щитовой - два LED-индикатора на лицевой панели: один для N.O., другой для N.C.

Практические советы

• Выбирая между 1НО+1НЗ и 2НО+2НЗ - учтите, что второй вариант даёт больше точек подключения, но занимает больше места
• Проверяйте целостность контакта мультиметром сразу после монтажа - особенно важно при использовании в цепях безопасности
• При многократных операциях включения/отключения следите за состоянием винтовых зажимов - периодически проверяйте затяжку
• Артикул msd100f6 можно заказывать как запчасть - он полностью заменяет оригинал от Systeme Electric без потери совместимости
