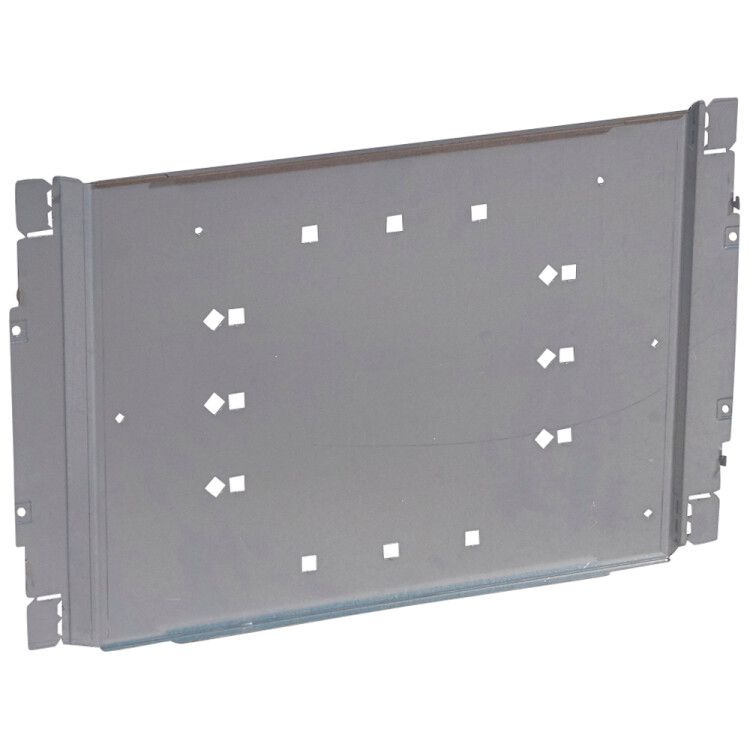

Плата монтажная для DPX-IS фикс. верт. перед. 24мод. Leg 021100 Legrand

Плата монтажная для DPX-IS фиксатор вертикальный 24 модуля с передними выводами от Legrand Euro - компонент для сборки распределительных щитов с использованием модулей серии XL3. Она обеспечивает жесткую и надежную фиксацию до 24 устройств в вертикальном положении с доступом к передним контактам.

Назначение и область применения

Плата предназначена для установки и удержания 24 модулей автоматических выключателей, УЗО, реле или других устройств серии XL3 в одном вертикальном ряду. Подходит для использования в силовых и управления распределительных щитах промышленного и коммерческого типа. Особенно эффективна там, где требуется плотная компактная сборка и удобный доступ к передней части модулей для тестирования, замены или обслуживания.

Технические характеристики

• Тип изделия: плата монтажная
• Количество мест для модулей: 24
• Фиксация: вертикальная
• Расположение выводов: передние
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Перфорированная: да - позволяет крепить плату болтами через отверстия, а также использовать для проводки и заземления

Совместимость и монтаж

Плата совместима исключительно с модулями серии XL3 от Legrand. Для установки используется стандартный DIN-рейка 35 мм - плата крепится к рейке через перфорацию или напрямую к корпусу щита саморезами. Передние выводы позволяют легко подключать кабели без необходимости отводить их назад - снижается риск запутывания и повышается скорость монтажа. Диаметр отверстий под крепление соответствует типовым требованиям для шкафов IP54 и выше.

Безопасность и стандарты

Изделие изготовлено из стали с цинковым покрытием, что соответствует требованиям по электроизоляции и механической прочности для внутреннего использования в электрощитах. Соответствует нормам IEC 61439 для сборочных систем распределительных устройств. Не содержит токсичных материалов и безопасно при работе при температуре от –25C до +60C.

Преимущества

• Высокая механическая прочность благодаря стальной основе - выдерживает нагрузки от множества установленных модулей
• Оцинкованное покрытие продлевает срок службы в помещениях с высокой влажностью
• Перфорация упрощает заземление и прокладку кабелей внутри щита
• Передние выводы обеспечивают быстрый доступ к клеммам - экономят время при обслуживании
• Унифицированная конструкция - идеально сочетается со всей серией XL3 от Legrand

Ограничения применения

• Не подходит для горизонтального расположения модулей - только вертикальная установка
• Не предназначен для наружного использования - требует защиты в закрытом щите минимум IP54
• Совместим только с модулями серии XL3; другие серии (например, XLP или XLS) не подходят по габаритам и креплению
• Не имеет встроенной системы кабельного менеджмента - необходимо дополнительно организовать маршруты проводов

Примеры использования

• Промышленные панели управления станков с набором автоматов и УЗО
• Щиты освещения в офисных зданиях с большим количеством групп
• Аварийные системы питания с несколькими входными и выходными контурами
• Электрошкафы в пищевой промышленности - оцинкованное покрытие устойчиво к частому мытью

Практические советы

• Перед монтажом проверьте, чтобы все модули были серии XL3 - даже небольшое отличие в ширине может вызвать проблемы с фиксацией
• Используйте пластиковые заглушки для свободных отверстий в плате - предотвращают попадание пыли и металлической стружки
• При креплении к шкафу используйте антивибрационные прокладки - особенно важно в условиях постоянных механических воздействий
• Обязательно выполните заземление платы через одно из перфорационных отверстий - это усиливает безопасность всего щита
• Плата монтажная для DPX-IS фиксатор вертикальный 24 модуля с передними выводами - оптимальный выбор, когда нужна максимальная плотность компоновки без потери доступа к клеммам
