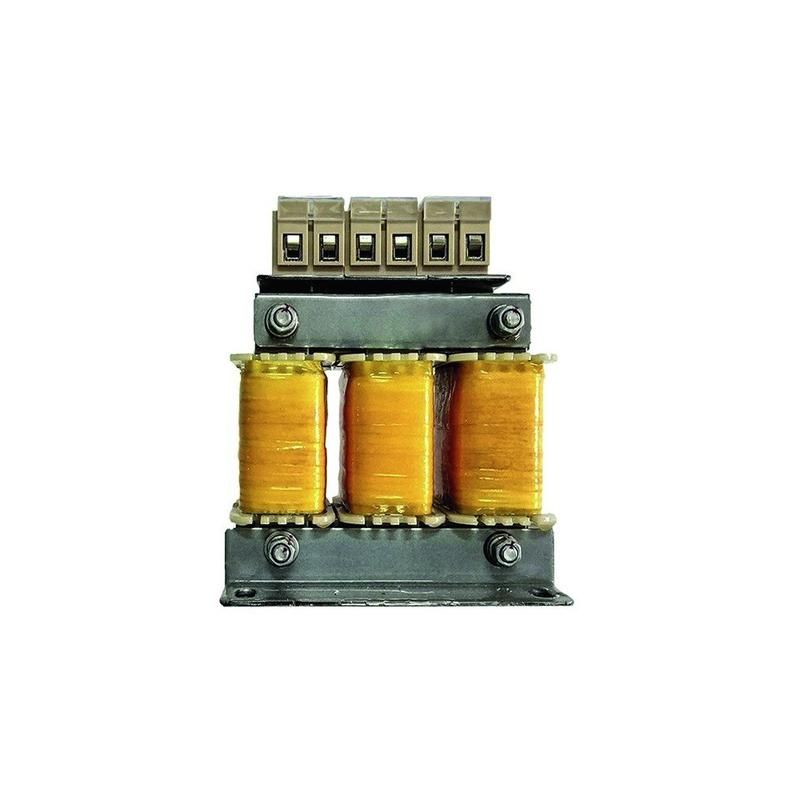

Дроссель моторный OptiCor IDM-55K-110-380 | 308753 КЭАЗ

Дроссель моторный IDM-55K-110-380 от КЭАЗ - это выходной дроссель, предназначенный для смягчения импульсов напряжения от частотного преобразователя, особенно при подключении двигателя через длинный кабель. Он защищает двигатель и сам преобразователь от перенапряжений, продлевая срок службы оборудования. Артикул 308753 относится к серии OptiCor.

Назначение и область применения

Дроссель моторный IDM-55K-110-380 устанавливается между частотным преобразователем и электродвигателем. Его основная задача - снизить скорость нарастания напряжения (dv/dt) на выходе преобразователя. Это особенно важно при использовании кабеля длиной более 40–60 метров, когда высокочастотные импульсы вызывают отражения и перенапряжения на зажимах двигателя. Также дроссель повышает надёжность системы при авариях: пробое изоляции двигателя или коротком замыкании, предотвращая повреждение выходных IGBT-транзисторов преобразователя.

Подходит для промышленных систем: насосов, вентиляторов, конвейеров, станков с ЧПУ, где применяются частотники и длинные кабельные линии.

Технические характеристики

• Тип: Выходной дроссель (для установки после частотного преобразователя)
• Рабочая частота: 0–60 Гц - совместим с большинством частотных преобразователей промышленного класса
• Максимальное рабочее напряжение: 440 В - обеспечивает безопасную работу в сетях до 380 В переменного тока
• Степень защиты: IP00 - устройство не имеет корпусной защиты, требует установки внутри щита или в закрытом помещении

Совместимость и монтаж

Дроссель моторный IDM-55K-110-380 совместим со всеми частотными преобразователями, имеющими выходное напряжение до 440 В и ток, соответствующий мощности двигателя. Установка выполняется последовательно в фазную цепь между преобразователем и двигателем. Подключение осуществляется к клеммникам с помощью медных проводников подходящего сечения. Обязательно соблюдать полярность фаз - L1, L2, L3. Монтаж допускается только в сухих, хорошо вентилируемых местах, вне зон воздействия влаги, пыли и механических ударов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования, применяемого в системах управления движением. Произведено на заводе КЭАЗ, сертифицированном в соответствии с ГОСТ Р и ЕАЭС. Отсутствие степени защиты IP00 означает, что использование вне электрощита запрещено - это требование норм ПУЭ и IEC 60204-1.

Преимущества

• Снижает риск повреждения двигателя из-за высоких dv/dt-импульсов
• Защищает выходные модули частотника от перегрузок при отказах изоляции
• Уменьшает ЭМИ, влияющие на соседние устройства управления
• Не требует внешнего питания - полностью пассивное устройство
• Производится в России (КЭАЗ), обеспечивая доступность запчастей и сервиса

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP00 исключает использование без корпуса
• Не решает проблему шумов в сети; для этого требуется входной дроссель или фильтр
• Не рекомендован для кабелей короче 20 метров - эффект сглаживания минимальный
• Не используется как защита от перегрузки по току - необходимо сохранять автоматические выключатели и тепловые реле

Примеры использования

• Промышленный конвейер с частотником и кабелем длиной 80 м к асинхронному двигателю 5,5 кВт
• Фрезерный станок с ЧПУ, где кабель от преобразователя проходит через технологический коридор
• Водонасосная станция с удалённым двигателем, установленным рядом с бассейном
• Линия упаковки с несколькими частотниками, где важна стабильность сигнала и минимизация помех

Практические советы

• Перед установкой проверьте соответствие тока дросселя IDM-55K-110-380 номинальному току двигателя - он рассчитан на 110 А, что соответствует мощностям до ~55 кВт при 380 В
• Обеспечьте свободное пространство вокруг дросселя для теплоотвода - нагрев возможен при длительной работе на пределе нагрузки
• Используйте только качественную изоляцию кабеля - дроссель не компенсирует плохую изоляцию провода
• При наличии нескольких двигателей на один преобразователь - каждый нуждается в своём дросселе
• Запомните артикул 308753: этот дроссель IDM-55K-110-380 от КЭAZ является типовым решением для систем с длинными кабелями в среднем и крупном бизнесе
