Дроссель моторный OptiCor IDM-18K5-37-380 | 308748 КЭАЗ

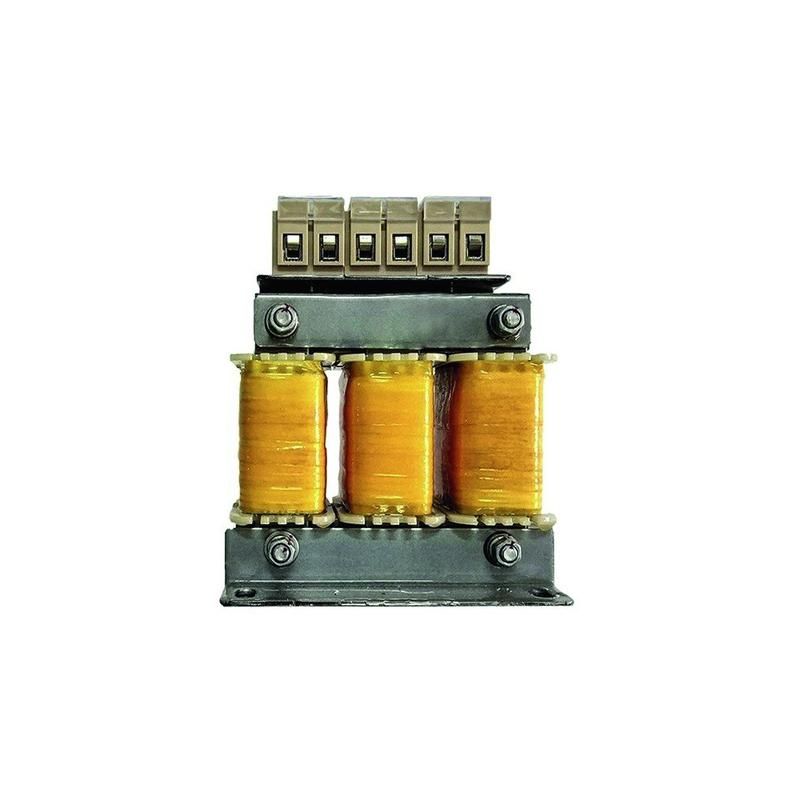

Дроссель моторный IDM-18K5-37-380 от КЭАЗ - это выходной дроссель серии OptiCor, предназначенный для смягчения импульсов напряжения от частотного преобразователя, особенно при подключении двигателя через длинный кабель. Он защищает двигатель и сам преобразователь от перенапряжений, продлевая срок службы оборудования.

Назначение и область применения

Дроссель моторный IDM-18K5-37-380 устанавливается на выходе частотного преобразователя. Его основная задача - снизить скорость нарастания напряжения (dv/dt), которое возникает при работе инвертора с широтно-импульсной модуляцией (ШИМ). Это особенно важно при использовании кабеля между преобразователем и двигателем длиной более 40–60 метров, где высокие скачки напряжения могут повредить изоляцию обмоток двигателя или вывести из строя выходные IGBT-транзисторы преобразователя.

Подходит для систем автоматизации: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ - там, где применяются частотники и длинные силовые кабели.

Технические характеристики

• Тип: Выходной дроссель (для установки после частотного преобразователя)
• Рабочая частота: 0–60 Гц - совместим с большинством промышленных частотных преобразователей
• Максимальное рабочее напряжение: 440 В - рассчитан на сети до 400 В переменного тока
• Степень защиты: IP00 - без корпусной защиты, требует установки в закрытом щите или защищённом месте
• Производитель: КЭАЗ (Курский электроаппаратный завод), серия OptiCor
• Артикул: 308748

Совместимость и монтаж

Дроссель моторный IDM-18K5-37-380 совместим со всеми частотными преобразователями, имеющими выходную мощность, соответствующую классу дросселя. Установка выполняется последовательно между выходом преобразователя и входом двигателя. Подключение осуществляется к клеммникам с помощью медных проводников подходящего сечения. Обязательно соблюдать полярность фаз - L1, L2, L3. Монтаж допускается только в сухих помещениях, внутри распределительных шкафов, так как степень защиты IP00 исключает работу на открытом воздухе или во влажной среде.

Безопасность и стандарты

Дроссель IDM-18K5-37-380 соответствует требованиям к промышленному оборудованию для электропривода. Произведён в соответствии с технологическими нормами КЭАЗ, обеспечивает соответствие стандартам EMC и снижает уровень радиопомех, генерируемых частотным преобразователем. Однако отсутствие внешней защиты (IP00) требует обязательного соблюдения правил электробезопасности: работа под напряжением запрещена, доступ к клеммам возможен только при отключенном питании.

Преимущества

• Снижает риск повреждения двигателя из-за высоких dv/dt-импульсов - особенно при длинных кабелях
• Защищает выходные силовые элементы частотного преобразователя при авариях: пробое изоляции двигателя или КЗ
• Уменьшает электромагнитные помехи, передаваемые по кабелю
• Работает в широком диапазоне частот (0–60 Гц) - универсален для большинства применений
• Изготовлен в России, с контролируемым качеством производства КЭАЗ

Ограничения применения

• Не предназначен для работы вне закрытых электрощитов - IP00 не защищает от пыли, влаги, механических воздействий
• Не используется как входной дроссель - только на выходе преобразователя
• Не решает проблему высоких гармоник на входе питания - для этого нужны другие типы дросселей
• Не рекомендован для кабелей короче 20–30 метров, если нет явных признаков перенапряжений

Примеры использования

• Промышленный конвейер с частотным преобразователем и кабелем длиной 80 м к асинхронному двигателю
• Насосная станция с удалённым расположением двигателя от шкафа управления
• ЧПУ-станок, где кабель от преобразователя проходит через металлический короб с другими сигналами - дроссель снижает ЭМИ
• Система вентиляции с несколькими двигателями, управляемыми одним частотником через разветвлённую сеть кабелей

Практические советы

• Перед установкой проверьте длину кабеля между преобразователем и двигателем - если она менее 30 м, дроссель может быть избыточен
• Обязательно используйте дроссель IDM-18K5-37-380 в сочетании с заземлением шкафа и экранированным кабелем для максимальной эффективности
• При замене старого дросселя сверьте номиналы тока и напряжения - модель должна точно соответствовать нагрузке
• Не забудьте оставить свободное пространство вокруг дросселя для теплоотвода - он нагревается при длительной работе
• Дроссель моторный IDM-18K5-37-380 от КЭАЗ - надёжное решение для условий повышенной электромагнитной нагрузки; не экономьте на качестве кабелей и контактов при его подключении
