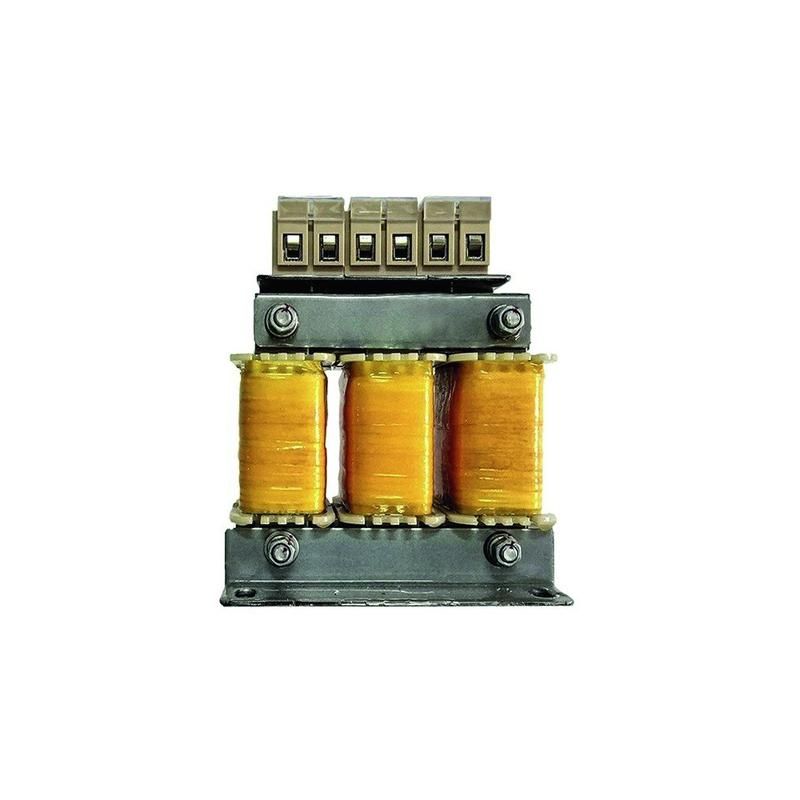

Дроссель моторный OptiCor IDM-37K-75-380 | 308751 КЭАЗ

Дроссель моторный IDM-37K-75-380 от КЭАЗ - это выходной дроссель из серии OptiCor, предназначенный для смягчения импульсов напряжения на выходе частотного преобразователя, особенно при подключении двигателя через длинный кабель. Этот дроссель защищает двигатель и преобразователь от перенапряжений, продлевая срок службы оборудования.

Назначение и область применения

Дроссель моторный IDM-37K-75-380 устанавливается между частотным преобразователем и электродвигателем. Его основная задача - снизить скорость нарастания напряжения (dU/dt) на выводах двигателя, что особенно важно при использовании кабелей длиной более 40–60 метров. Без этого дросселя высокочастотные импульсы могут повредить изоляцию обмоток двигателя или вывести из строя выходные IGBT-транзисторы преобразователя. Применяется в системах с переменным током, где требуется управление скоростью вращения двигателя: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ.

Технические характеристики

• Тип изделия: выходной дроссель
• Номинальная рабочая частота: 0–60 Гц
• Максимальное рабочее напряжение: 440 В
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом щите или корпусе

Работает в диапазоне частот, соответствующих большинству промышленных частотных преобразователей. Напряжение 440 В позволяет использовать его в сетях до 400 В переменного тока с запасом по напряжению. IP00 означает, что устройство не имеет собственной оболочки - его необходимо помещать внутрь электрощита для защиты от пыли, влаги и случайного контакта.

Совместимость и монтаж

Дроссель моторный IDM-37K-75-380 совместим со всеми частотными преобразователями, имеющими выходную мощность, соответствующую классу дросселя. Установка выполняется после выхода преобразователя, перед подключением к двигателю. Подключение осуществляется гибкими медными проводниками сечением, соответствующим току нагрузки. Обязательно проверьте соответствие токового класса дросселя и преобразователя. Монтаж - на DIN-рейку или жестко к стенке шкафа с обеспечением свободного доступа для обслуживания. Не допускается установка рядом с источниками тепла выше 50 C.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования, применяемого в системах управления движением. Произведено на заводе КЭАЗ, сертифицированном по ISO 9001. Соответствует нормам EN 61558-2-20 для дросселей питания. Отсутствие степени защиты IP00 требует обязательного соблюдения правил электробезопасности: использование защитных кожухов, заземление корпуса шкафа, исключение открытых токоведущих частей.

Преимущества

• Снижает риск повреждения двигателя при работе с длинными кабелями (>40 м)
• Защищает выходные модули частотника от перенапряжений при пробоях изоляции
• Уменьшает уровень ЭМИ, влияющий на чувствительную автоматику
• Производится в России, с гарантированной совместимостью с оборудованием КЭАЗ и другими производителями

Ограничения применения

• Не предназначен для работы вне закрытого электрощита - IP00 не защищает от пыли, влаги и механических воздействий
• Не используется как входной фильтр - только как выходной дроссель
• Не рассчитан на работу при частотах выше 60 Гц
• Не применяется в взрывоопасных средах без дополнительной защиты оболочки

Примеры использования

• Привод насоса на водозаборной станции с кабелем длиной 80 м
• Конвейерная линия с частотным регулированием и удалённым двигателем
• Фрезерный станок с ЧПУ, где кабель от преобразователя проходит через технологический коридор
• Вентиляционная система с несколькими двигателями, питаемыми одним частотником

Практические советы

• Перед установкой проверьте, чтобы ток двигателя не превышал номинальный ток дросселя IDM-37K-75-380
• При длине кабеля менее 30 м использование дросселя может быть избыточным - оцените необходимость по уровню помех
• Обеспечьте хорошую вентиляцию вокруг дросселя - он нагревается при длительной нагрузке
• Закрепляйте кабели так, чтобы не было механического усилия на клеммы дросселя
• Артикул 308751 - это точный идентификатор для заказа запасных частей; сохраняйте его при ремонте
