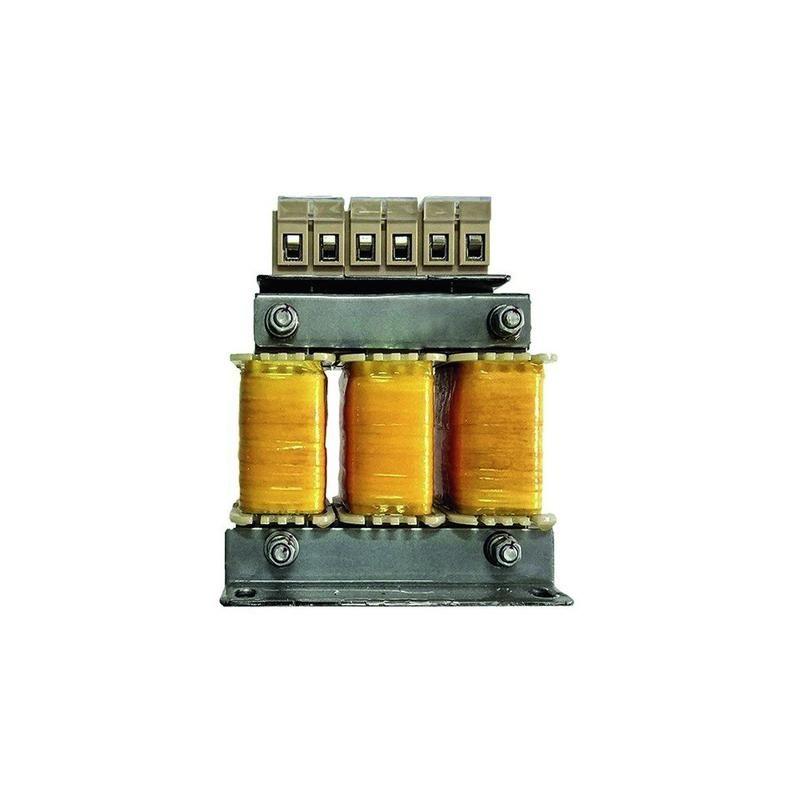

Дроссель сетевой OptiCor IDS-37K-76-380, 440 В, IP00 КЭАЗ (Курский электроаппаратный завод) 308703

Дроссель сетевой IDS-37K-76-380 от КЭАЗ - устройство для подавления высокочастотных помех в сети переменного тока, предназначенное для установки на входе частотных преобразователей. Этот дроссель обеспечивает стабильную работу оборудования, снижает уровень искажений тока и увеличивает срок службы преобразователей. Модель IDS-37K-76-380 из серии OptiCor применяется в промышленных системах с напряжением до 440 В.

Назначение и область применения

Дроссель сетевой IDS-37K-76-380 используется для фильтрации высокочастотных гармоник, возникающих при работе частотных преобразователей. Он улучшает форму тока, повышает коэффициент мощности и защищает преобразователь от импульсных перенапряжений. Применяется в системах управления двигателями: насосах, вентиляторах, конвейерах, станках с ЧПУ и других устройствах, где установлены частотники.

Технические характеристики

• Тип: входной (сетевой) дроссель
• Рабочая частота: 47–63 Гц (стандартная промышленная сеть 50/60 Гц)
• Максимальное рабочее напряжение: 440 В
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытый шкаф
• Производитель: КЭАЗ (Курский электроаппаратный завод)
• Серия: OptiCor
• Артикул: 308703

Совместимость и монтаж

Дроссель IDS-37K-76-380 совместим со всеми частотными преобразователями, рассчитанными на напряжение до 440 В и частоту 50/60 Гц. Устанавливается последовательно между источником питания и входом преобразователя. Для монтажа требуется доступ к клеммникам - провода подключаются к верхним и нижним зажимам. Обязательно соблюдать полярность фаз. Устройство не имеет встроенной защиты - необходимо размещать внутри электрощита с достаточным воздушным зазором и вентиляцией.

Безопасность и стандарты

Изделие соответствует требованиям к промышленному оборудованию для работы в условиях нормальной температуры и влажности. Отсутствие степени защиты IP00 означает, что контакт с токоведущими частями возможен - запрещено использование вне закрытых щитов. Соответствует общим стандартам безопасности IEC 60947-1 для аппаратов низкого напряжения.

Преимущества

• Подавляет высокочастотные помехи, улучшая качество тока в сети
• Повышает коэффициент мощности частотного преобразователя
• Защищает преобразователь от импульсов и бросков напряжения
• Продлевает срок службы силовой электроники
• Позволяет использовать оборудование в соответствии с его энергосберегающими возможностями

Ограничения применения

• Не предназначена для работы в открытой среде - IP00 исключает применение без корпуса
• Не подходит для постоянного тока - работает только с переменным током 47–63 Гц
• Не рекомендуется для установки в помещениях с повышенной запылённостью или влагой без дополнительной защиты
• Не заменяет входной автомат или предохранитель - требует отдельной защиты по току

Примеры использования

• Частотный преобразователь на насосной станции водоснабжения
• Привод вентилятора в системе вентиляции цеха
• Привод конвейера на пищевом производстве
• Система управления станком с ЧПУ
• Лифтовые механизмы с регулируемым приводом

Практические советы

• Перед установкой проверьте соответствие номинального напряжения сети (до 440 В) и частоты (50/60 Гц) параметрам дросселя IDS-37K-76-380
• Обеспечьте свободный доступ к клеммам для обслуживания - устройство не герметичное
• Используйте только медные провода подходящего сечения - перегрузка вызывает нагрев и выход из строя
• Закрывайте дроссель в металлический шкаф с классом защиты не ниже IP54, особенно в цехах с пылью или маслом
• Проверяйте температуру корпуса во время первой нагрузки - допустимый нагрев до +60C над окружающей средой
