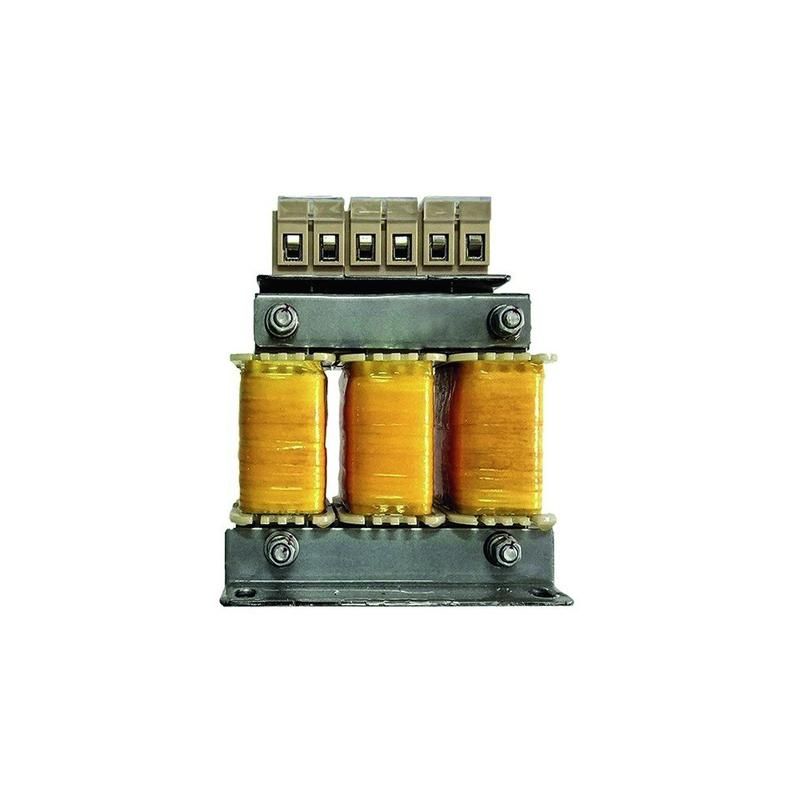

Дроссель сетевой OptiCor IDS-22K-46,5-380, трехфазный, 440 В КЭАЗ (Курский электроаппаратный завод) 308701

Дроссель сетевой IDS-22K-46,5-380 от КЭАЗ - это входной сетевой дроссель из серии OptiCor, предназначенный для подавления высокочастотных помех в цепях частотных преобразователей. Он обеспечивает стабильную работу оборудования, снижает уровень искажений сети и увеличивает срок службы преобразователей. Артикул 308701 соответствует модели, рекомендованной для промышленных систем с напряжением до 380 В.

Назначение и область применения

Дроссель сетевой IDS-22K-46,5-380 устанавливается на входе частотного преобразователя для фильтрации высокочастотных гармоник, возникающих при работе силовой электроники. Он используется там, где важна чистota сети: на насосах, вентиляторах, конвейерах, станках с ЧПУ и других устройствах с переменным током. Применение этого дросселя повышает коэффициент мощности и снижает риск отказов преобразователя из-за перенапряжений.

Технические характеристики

• Тип: входной (сетевой) дроссель
• Рабочая частота: 47–63 Гц (стандартная промышленная сеть 50/60 Гц)
• Максимальное рабочее напряжение: 440 В
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытый шкаф
• Производитель: КЭАЗ (Курский электроаппаратный завод), серия OptiCor
• Артикул: 308701

Совместимость и монтаж

Дроссель IDS-22K-46,5-380 совместим со всеми частотными преобразователями, работающими в сети 380 В и имеющими входной ток, соответствующий номиналу дросселя. Монтируется последовательно между источником питания и преобразователем. Для надёжной работы требуется жесткая механическая фиксация в распределительном щите. Подключение выполняется медными проводниками сечением, соответствующим току нагрузки. Учитывайте, что дроссель не имеет корпуса - он должен быть установлен внутри электрического шкафа с доступом для вентиляции.

Безопасность и стандарты

Изделие соответствует требованиям к промышленному оборудованию для сетей низкого напряжения. Отсутствие степени защиты IP00 означает, что контакт с токоведущими частями возможен - поэтому запрещено использование вне герметичных или закрытых шкафов. Электромагнитная совместимость обеспечивается за счёт подавления высокочастотных помех, что соответствует нормам EN 61800-3.

Преимущества

• Подавляет высокочастотные гармоники, улучшая качество электроэнергии
• Защищает частотный преобразователь от импульсных перенапряжений
• Позволяет достичь максимального значения коэффициента мощности (cos φ)
• Продлевает срок службы преобразователя и снижает вероятность аварий
• Выполнена по технологии КЭАЗ OptiCor - проверенная надёжность в условиях промышленной эксплуатации

Ограничения применения

• Не предназначен для работы вне электрического шкафа - IP00 исключает открытую установку
• Не работает с постоянным током - только для переменного тока 47–63 Гц
• Не заменяет входной фильтр класса EMI - дополняет его, но не обеспечивает полную защиту от радиопомех
• Требует соблюдения минимального зазора вокруг для теплоотвода - перегрев снижает эффективность

Примеры использования

• Частотный преобразователь на насосной станции водоснабжения
• Привод конвейера на пищевом производстве
• Система управления вентиляцией в промышленном цехе
• Фрезерный станок с ЧПУ, подключённый к трёхфазной сети 380 В

Практические советы

• Перед установкой проверьте соответствие тока нагрузки дросселя - превышение вызывает перегрев
• Используйте термостойкие клеммы и качественные соединения - плохой контакт создаёт точку нагрева
• Обязательно размещайте дроссель в шкафу с принудительной или естественной вентиляцией
• При использовании нескольких дросселей - выдерживайте расстояние между ними минимум 50 мм для предотвращения взаимного влияния
• Дроссель IDS-22K-46,5-380 от КЭАЗ - это компактное решение для модульных шкафов; убедитесь, что габариты подходят под ваше место монтажа
