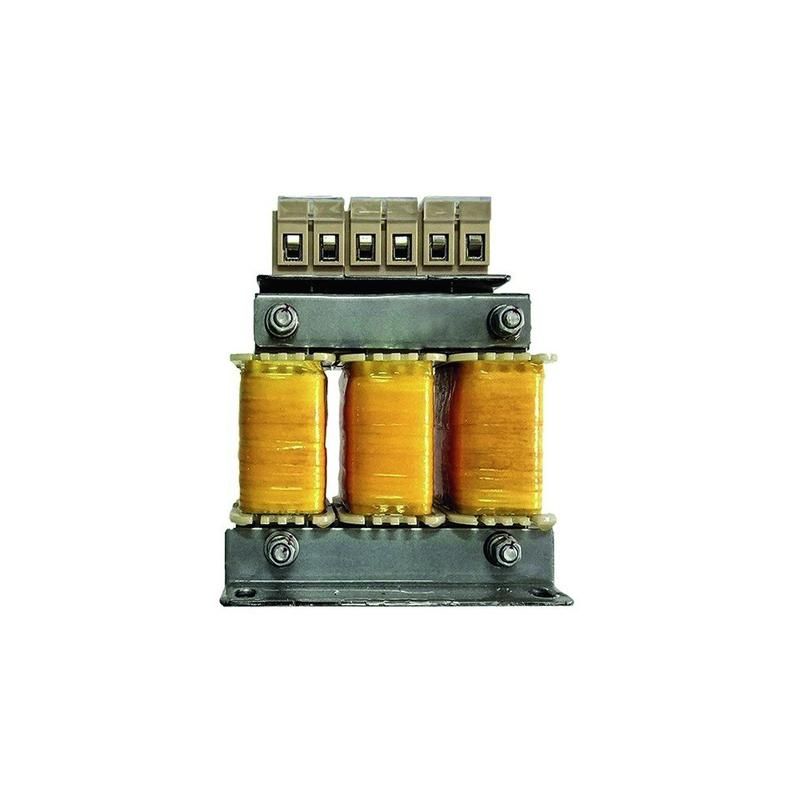

Дроссель моторный OptiCor IDM-22K-45-380 | 308749 КЭАЗ

Дроссель моторный IDM-22K-45-380 от КЭАЗ - это выходной дроссель серии OptiCor, предназначенный для смягчения импульсов напряжения на двигателе при работе с частотным преобразователем через длинный кабель. Применяется в системах автоматизации, где важна надёжность и долговечность оборудования.

Назначение и область применения

Дроссель моторный IDM-22K-45-380 устанавливается между частотным преобразователем и электродвигателем. Его основная задача - снизить скорость нарастания напряжения (dv/dt) на выводах двигателя, что особенно важно при использовании кабеля длиной более 40–60 метров. Без этого дросселя высокочастотные импульсы могут повредить изоляцию обмоток двигателя или вывести из строя выходные IGBT-транзисторы преобразователя. Подходит для промышленных применений: насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ.

Технические характеристики

• Тип: Выходной дроссель
• Рабочая частота: 0–60 Гц - совместим с большинством частотных преобразователей, включая те, что работают в диапазоне до 60 Гц
• Максимальное рабочее напряжение: 440 В - рассчитан на использование в сетях до 400–440 В переменного тока
• Степень защиты: IP00 - устройство не имеет корпусной защиты; требует установки внутри щита или защищённого помещения

Совместимость и монтаж

Дроссель моторный IDM-22K-45-380 совместим с частотными преобразователями, имеющими выходную мощность, соответствующую классу дросселя. Установка выполняется последовательно после выхода преобразователя и перед двигателем. Для правильного монтажа необходимо соблюдать расстояние между фазами согласно требованиям производителя. Соединения должны быть выполнены медными проводниками с достаточным сечением, исключающим перегрев. Обязательно проверьте соответствие номинального тока дросселя току двигателя - IDC-22K указывает на номинальный ток 22 А.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для промышленного оборудования, однако отсутствие степени защиты IP00 означает, что контакт с токоведущими частями возможен при открытой установке. Монтаж допускается только в закрытых электрощитах с доступом только для обслуживающего персонала. Наличие сертификатов соответствия - уточнять у производителя КЭАЗ.

Преимущества

• Снижает риск повреждения двигателя из-за высоких скачков напряжения при работе с длинными кабелями
• Защищает выходные модули частотного преобразователя от перенапряжений при авариях (например, пробое изоляции двигателя)
• Уменьшает уровень ЭМИ, влияющий на чувствительную электронику рядом
• Произведён в рамках серии OptiCor - известной линейки КЭАЗ для решения проблем в частотном управлении

Ограничения применения

• Не предназначен для работы вне закрытого шкафа - IP00 не обеспечивает защиту от пыли, влаги и случайного контакта
• Не используется как входной дроссель - только на выходе преобразователя
• Не рекомендован для частот выше 60 Гц - превышение может вызвать перегрев и потерю эффективности
• Не подходит для систем с очень маленькими кабелями (менее 20 м): эффект сглаживания будет минимальным

Примеры использования

• Привод насоса на водозаборе с кабелем длиной 80 м от преобразователя
• Конвейерная линия в пищевой промышленности с частотным регулированием
• Фрезерный станок с ЧПУ, где двигатель расположен далеко от пульта управления
• Вентиляционная система в производственном цеху с длинной трассой питания

Практические советы

• Перед установкой проверьте, чтобы номинальный ток двигателя не превышал 22 А - дроссель IDM-22K-45-380 рассчитан именно на этот ток
• Если кабель короче 30 метров, дроссель может не потребоваться - экономьте бюджет
• Обеспечьте хорошую вентиляцию вокруг дросселя - он греется при нагрузке, даже при нормальной работе
• Подбирайте кабель с экранированием, если есть помехи в системе управления - дроссель улучшает ситуацию, но не решает её полностью
• Артикул 308749 - это точный идентификатор для заказа запасных частей или аналогичных изделий в будущем
