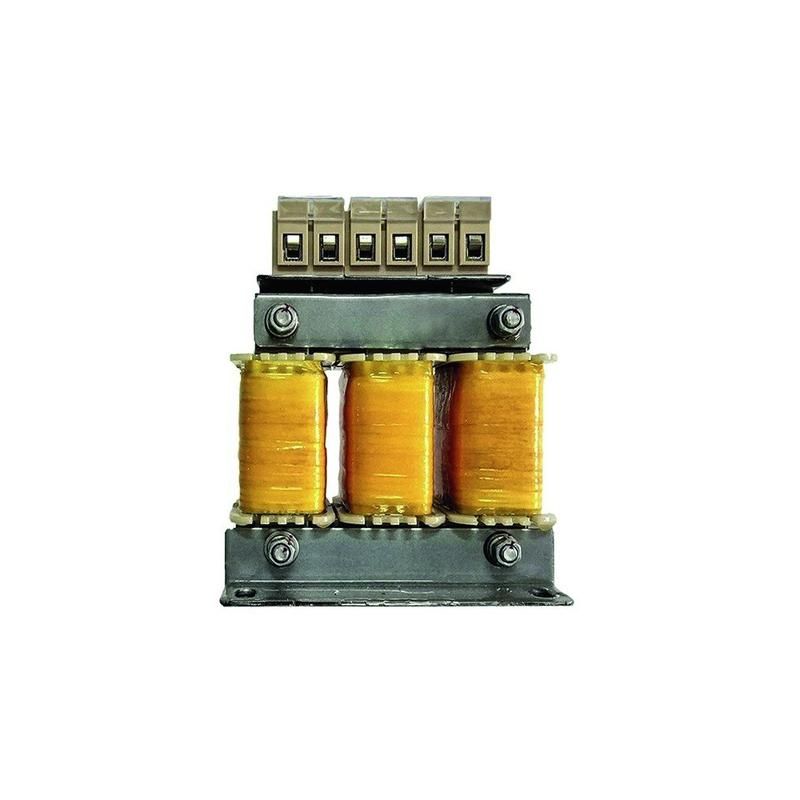

Дроссель моторный OptiCor IDM-30K-60-380 | 308750 КЭАЗ

Дроссель моторный IDM-30K-60-380 от КЭАЗ - это выходной дроссель, предназначенный для смягчения импульсов напряжения на выводах электродвигателя при работе с частотным преобразователем через длинные кабели. Модель IDM-30K-60-380 применяется в системах автоматизации, где важна надёжность и долговечность оборудования.

Назначение и область применения

Дроссель моторный IDM-30K-60-380 устанавливается между частотным преобразователем и электродвигателем. Его основная задача - снизить скорость нарастания напряжения (dv/dt) на выходе преобразователя, что особенно важно при использовании кабелей длиной более 40–60 метров. Без такого дросселя высокочастотные импульсы могут повредить изоляцию обмоток двигателя или вывести из строя выходные IGBT-транзисторы преобразователя.

Подходит для промышленных применений: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ - там, где используются частотники и длинные соединительные кабели.

Технические характеристики

• Тип: Выходной дроссель (для установки после частотного преобразователя)
• Рабочая частота: 0–60 Гц - совместим с большинством промышленных частотных преобразователей
• Максимальное рабочее напряжение: 440 В - обеспечивает безопасную работу в сетях до 380 В переменного тока
• Степень защиты: IP00 - устройство не имеет корпусной защиты, требует установки в закрытом щите или защищённом месте

Совместимость и монтаж

Дроссель моторный IDM-30K-60-380 совместим с частотными преобразователями, имеющими выходную мощность, соответствующую классу 30 кВА. Подключается последовательно в фазные провода между преобразователем и двигателем. Для правильного монтажа необходимо соблюдать расстояние между фазами согласно требованиям безопасности - рекомендуется использовать клеммы с достаточным зазором и изолирующими элементами.

Из-за отсутствия корпусной защиты (IP00) дроссель IDM-30K-60-380 нельзя устанавливать в открытых помещениях с пылью, влагой или риском механического воздействия. Обязательно использование в электрощите с уровнем защиты не ниже IP54.

Безопасность и стандарты

Произведён в соответствии с требованиями к промышленному оборудованию КЭАЗ. Соответствует нормам по электромагнитной совместимости и тепловой нагрузке для промышленных частотных систем. Сертифицирован для работы в условиях промышленной среды, но не предназначен для взрывоопасных зон.

Преимущества

• Снижает риск повреждения двигателя из-за перенапряжений при длинных кабелях
• Защищает выходные модули частотника от отказов при пробоях изоляции
• Уменьшает уровень ЭМИ, влияющий на чувствительную аппаратуру рядом
• Имеет проверенную конструкцию от производителя КЭAZ - надёжность в длительной эксплуатации

Ограничения применения

• Не подходит для установки вне электрощита - степень защиты IP00 исключает эксплуатацию в открытом виде
• Не используется как входной дроссель - предназначен только для выходной стороны преобразователя
• Не рассчитан на частоты выше 60 Гц - не подходит для высокоскоростных шпинделях или специализированных систем
• Требует принудительного охлаждения при постоянной нагрузке выше 90% от номинала

Примеры использования

• Привод насоса на водоканале с кабелем длиной 80 м - предотвращает пробой изоляции обмоток двигателя
• Линия конвейера с частотником и двумя двигателями - снижает вероятность отказа преобразователя при скачках нагрузки
• Фрезерный станок с ЧПУ - защищает дорогостоящий инвертер от импульсных помех

Практические советы

• Перед установкой проверьте соответствие номинального тока дросселя IDM-30K-60-380 току двигателя - он должен быть равен или выше
• Используйте медные жилы сечением, соответствующим паспорту преобразователя; не допускайте перегрузки по току
• При монтаже в щиту оставляйте минимум 10 см свободного пространства вокруг дросселя для теплоотвода
• Проверяйте затяжку клемм каждые 6 месяцев - вибрация может ослабить контакты
• IDM-30K-60-380 - модель из серии OptiCor; если требуется аналогичное решение для другого тока - обращайтесь к каталогу KЭАЗ OptiCor
