Дроссель моторный OptiCor IDM-315K-600-380 | 308764 КЭАЗ

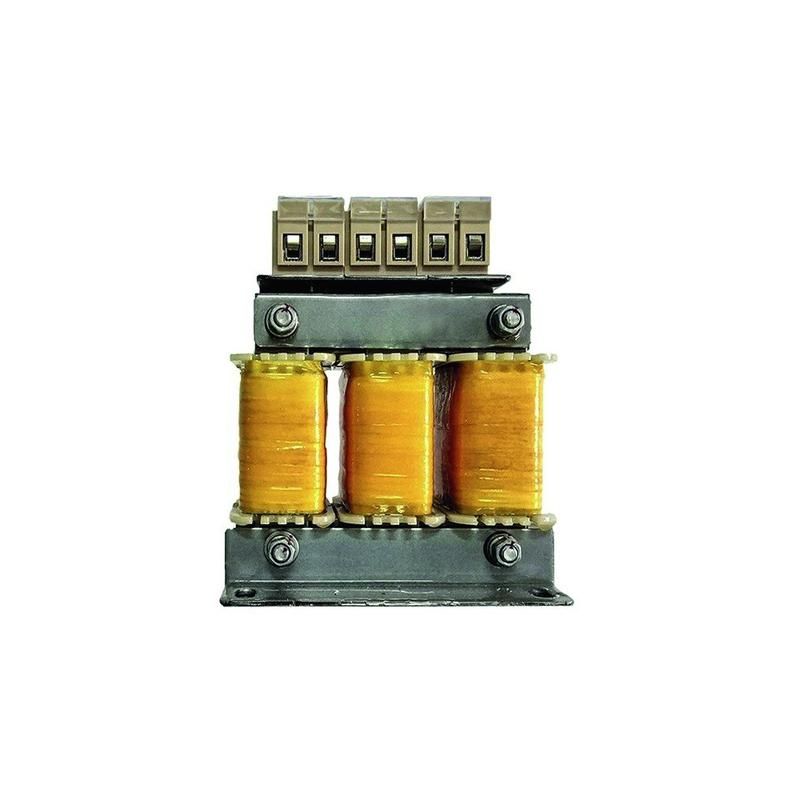

Дроссель моторный IDM-315K-600-380 от КЭАЗ - это выходной дроссель, предназначенный для смягчения импульсов напряжения на выводах электродвигателя при работе с частотным преобразователем через длинные кабели. Модель IDM-315K-600-380 применяется в системах автоматизации, где важна надёжность и долговечность силовой части.

Назначение и область применения

Дроссель моторный IDM-315K-600-380 устанавливается между частотным преобразователем и электродвигателем. Его основная задача - снизить скорость нарастания напряжения (dv/dt) на выходе преобразователя, что особенно важно при использовании кабелей длиной более 40–60 метров. Без такого дросселя высокочастотные импульсы могут повредить изоляцию обмоток двигателя или вывести из строя выходные IGBT-транзисторы преобразователя.

Подходит для промышленных применений: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ - там, где используются частотники и длинные соединительные кабели.

Технические характеристики

• Тип: Выходной дроссель
• Рабочая частота: 0–60 Гц - совместим с большинством частотных преобразователей, работающих в этом диапазоне
• Максимальное рабочее напряжение: 440 В - рассчитан на сети до 400–480 В переменного тока
• Степень защиты: IP00 - устройство не имеет корпусной защиты; требует установки внутри щита или защищённого помещения

Совместимость и монтаж

Дроссель IDM-315K-600-380 совместим с частотными преобразователями, имеющими выходную мощность, соответствующую классу 315 K (обычно около 15–18,5 кВт при 380 В). Подключение осуществляется последовательно в фазных проводах между преобразователем и двигателем. Для правильной работы необходимо соблюдать полярность фаз - перепутывать провода нельзя.

Клеммы дросселя рассчитаны на подключение медных жил сечением, соответствующим нагрузке. Установка должна выполняться с учётом тепловых зазоров - воздушное охлаждение обеспечивается естественной конвекцией. Нельзя монтировать рядом с источниками тепла или в герметичных коробках без вентиляции.

Безопасность и стандарты

Изделие соответствует требованиям к промышленному оборудованию, используемому в системах управления движением. Произведено на заводе КЭАЗ, сертифицированном по ISO 9001. Прямые испытания на соответствие EN 61558-2-20 и IEC 60076-1 не указаны, однако конструкция дросселя соответствует отраслевым нормам для аналогичных решений.

Преимущества

• Снижает риск повреждения двигателя из-за высоких скачков напряжения при работе с длинными кабелями
• Защищает выходные модули частотника от перегрузок при пробоях изоляции или КЗ
• Уменьшает уровень ЭМИ, влияющий на чувствительную электронику вблизи
• Производится компанией КЭАЗ - известным российским изготовителем силового оборудования с проверенной надёжностью

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - степень защиты IP00 исключает использование в сыром, пыльном или открытом окружении
• Не работает как фильтр гармоник - для этого нужны специальные входные дроссели или активные фильтры
• Не рекомендован для частот ниже 5 Гц длительное время - возможен перегрев из-за повышенных потерь в стали
• Не совместим с однофазными преобразователями - только трёхфазные системы

Примеры использования

• Привод насоса на водоканале с кабелем длиной 80 м от частотника до двигателя
• Линия конвейера на пищевом производстве с частотником, установленным в электрощите, а двигатель - на удалённой платформе
• Фрезерный станок с ЧПУ, где кабель от преобразователя проходит через технологический коридор

Практические советы

• Перед установкой проверьте, чтобы номинальный ток двигателя не превышал допустимый для дросселя IDM-315K-600-380 - он рассчитан на максимальную нагрузку, соответствующую классу 315 K
• При монтаже оставляйте минимум 10 см свободного пространства вокруг дросселя для теплоотвода
• Если кабель длиннее 100 м, дополнительно рассмотрите возможность установки RC-фильтра на выходе
• Артикул 308764 - это точный идентификатор для заказа запасных частей или замены. Сохраняйте его при оформлении заявок
• Дроссель IDM-315K-600-380 не требует обслуживания, но периодически проверяйте состояние клемм и отсутствие нагрева выше температуры окружающей среды +40 C
