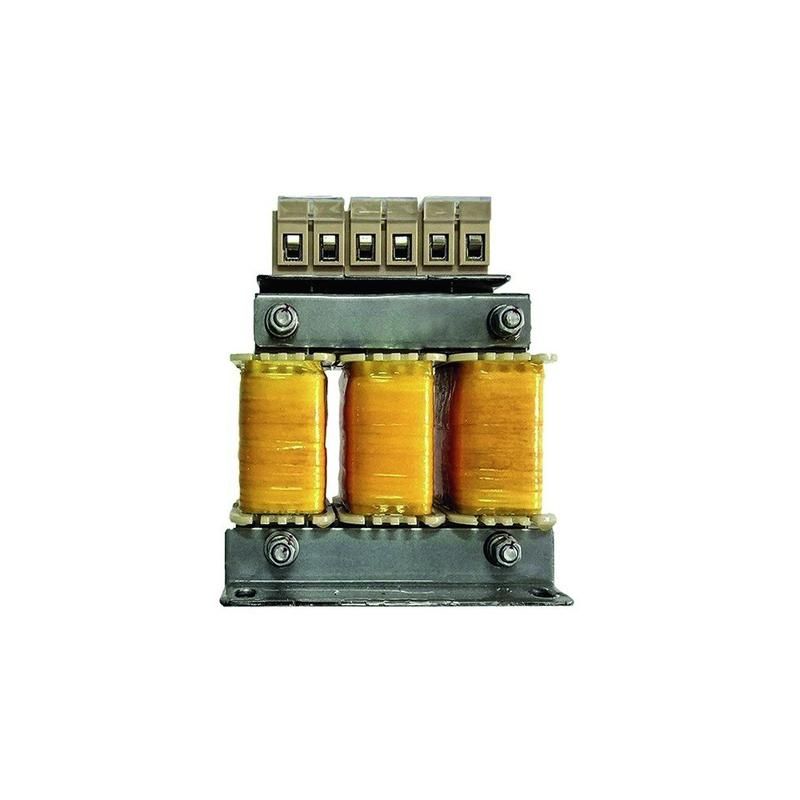

Дроссель моторный OptiCor IDM-7K5-17-380, 440 В КЭАЗ (Курский электроаппаратный завод) 308745

Дроссель моторный IDM-7K5-17-380 от КЭАЗ - это выходной дроссель из серии OptiCor, предназначенный для смягчения импульсов напряжения на двигателе при работе с частотным преобразователем через длинный кабель. Применяется в системах автоматизации, где важна надёжность и долговечность оборудования.

Назначение и область применения

Дроссель моторный IDM-7K5-17-380 устанавливается между частотным преобразователем и электродвигателем. Его основная задача - снизить скорость нарастания напряжения (dv/dt) на выводах двигателя, что особенно важно при использовании кабеля длиной более 40–60 метров. Без дросселя высокие импульсы могут повредить изоляцию обмоток двигателя или вывести из строя выходные IGBT-транзисторы преобразователя. Также он защищает оборудование при авариях: пробое изоляции двигателя или коротком замыкании.

Технические характеристики

• Тип: Выходной дроссель
• Рабочая частота: 0…60 Гц - совместим с большинством частотных преобразователей, включая те, что работают в широком диапазоне частот
• Максимальное рабочее напряжение: 440 В - рассчитан на использование в сетях до 400 В переменного тока
• Степень защиты: IP00 - устройство не имеет корпусной защиты; требует установки внутри щита или в защищённом месте

Совместимость и монтаж

Дроссель моторный IDM-7K5-17-380 совместим со всеми частотными преобразователями, работающими в диапазоне 0–60 Гц и с выходным напряжением до 440 В. Монтаж выполняется последовательно с фазами двигателя - после выхода преобразователя, перед подключением к двигателю. Подключение осуществляется болтовым зажимом. Устройство не требует внешнего питания. Обязательно соблюдать посадочные габариты и расстояние до других элементов - дроссель нагревается при нагрузке, поэтому нужен свободный доступ воздуха.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для компонентов силовой электроники, применяемых в промышленных системах. Серия OptiCor прошла испытания на термическую и электромагнитную совместимость. Однако из-за степени защиты IP00 запрещено использовать вне закрытых шкафов или в условиях повышенной влажности, пыли и механических воздействий.

Преимущества

• Снижает риск повреждения двигателя при длинных кабелях - продлевает срок службы изоляции обмоток
• Защищает выходные модули частотника от перенапряжений - снижает вероятность отказа дорогостоящего преобразователя
• Уменьшает уровень ЭМИ, влияющий на чувствительную аппаратуру рядом
• Произведён в России (КЭАЗ) - гарантия качества сборки и наличие сервисной поддержки

Ограничения применения

• Не предназначен для работы на открытом воздухе - IP00 исключает использование без корпуса
• Не применяется как входной дроссель - только на выходе преобразователя
• Не рекомендован для частот ниже 5 Гц длительное время - возможен перегрев из-за малой индуктивности при низких токах
• Не защищает от скачков сети - требуется отдельная система защиты на входе

Примеры использования

• Приводы насосов и вентиляторов на удалённых участках цеха (кабель >50 м)
• Линии конвейеров с несколькими двигателями, управляемыми одним преобразователем
• Оборудование для обработки металла - станки с ЧПУ, где важна стабильность сигнала управления
• Системы автоматического контроля температуры с дальним расположением моторов

Практические советы

• Перед установкой проверьте длину кабеля - если она меньше 30 м, дроссель может не потребоваться
• Выбирайте место монтажа с хорошей вентиляцией - дроссель нагревается при номинальной нагрузке
• Подключайте все три фазы одинаково - не допускайте перекоса по току
• Проверяйте момент затяжки клемм - недостаточно плотное соединение вызывает перегрев
• Дроссель моторный IDM-7K5-17-380 от КЭAZ - это решение для средних мощностей. Для больших токов (>10 А) убедитесь, что ваш преобразователь и кабель поддерживают такую нагрузку
