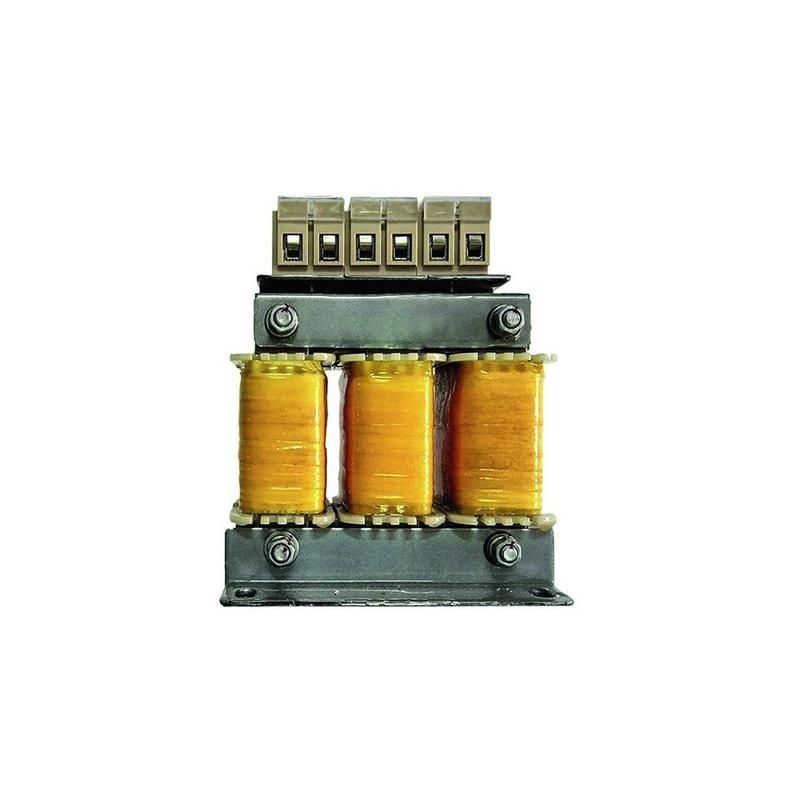

Дроссель сетевой OptiCor IDS-18K5-38,5-380 | 308700 КЭАЗ

Дроссель сетевой IDS-18K5-38,5-380 от КЭАЗ - это входной сетевой дроссель из серии OptiCor, предназначенный для подавления высокочастотных помех в цепях частотных преобразователей. Он обеспечивает стабильную работу оборудования, снижает уровень искажений сети и продлевает срок службы преобразователей. Артикул 308700 соответствует модели, рекомендованной для промышленных систем с напряжением до 380 В.

Назначение и область применения

Дроссель сетевой IDS-18K5-38,5-380 используется на входе частотных преобразователей для фильтрации высокочастотных гармоник, возникающих при работе силовой электроники. Его основная задача - улучшить качество электроснабжения, повысить коэффициент мощности и защитить преобразователь от импульсных перенапряжений. Применяется в системах управления двигателями: насосах, вентиляторах, конвейерах, станках с ЧПУ и других промышленных установках, где используются частотные преобразователи.

Технические характеристики

• Тип: входной (сетевой) дроссель
• Номинальная рабочая частота: 47–63 Гц (соответствует стандартным сетям 50/60 Гц)
• Максимальное рабочее напряжение: 440 В (допустимо использование в сетях до 380 В переменного тока)
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса или щита
• Производитель: КЭАЗ (Курский электроаппаратный завод), серия OptiCor
• Артикул: 308700

Совместимость и монтаж

Дроссель IDS-18K5-38,5-380 совместим со всеми частотными преобразователями, работающими в диапазоне 380 В и 50 Гц. Устанавливается последовательно между источником питания и входом преобразователя. Для монтажа требуется надёжное крепление на DIN-рейку или жесткую поверхность внутри распределительного шкафа. Обязательно соблюдать минимальные зазоры между дросселем и другими компонентами - он нагревается при нагрузке. Подключение выполняется медными проводниками сечением, соответствующим току преобразователя. Наличие IP00 требует исключительно внутреннюю установку в закрытый корпус.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и безопасности промышленного оборудования, применяемому в системах автоматизации. Произведён в соответствии с технологическими нормами КЭАЗ. Сертификаты соответствия указываются в документации завода-изготовителя. Не имеет встроенной защиты от перегрузок - необходимо использовать внешние устройства защиты (автоматические выключатели, предохранители).

Преимущества

• Подавляет высокочастотные помехи, улучшая форму тока и снижая искажения в сети
• Повышает коэффициент мощности (cos φ) частотного преобразователя
• Защищает чувствительную электронику преобразователя от импульсов и бросков напряжения
• Продлевает срок службы преобразователя и снижает риск отказов
• Работает эффективно в стандартных промышленных сетях 380 В / 50 Гц

Ограничения применения

• Не предназначен для работы вне закрытых электрощитов - степень защиты IP00 не допускает открытой эксплуатации
• Не рассчитан на постоянную работу выше 440 В - превышение напряжения вызывает перегрев и выход из строя
• Не применяется в сетях с частотой ниже 47 Гц или выше 63 Гц - возможна потеря эффективности фильтрации
• Не заменяет входной фильтр с гашением радиопомех - для EMI-защиты требуется дополнительное оборудование

Примеры использования

• Частотный преобразователь на насосной станции - дроссель IDS-18K5-38,5-380 снижает помехи в сети, предотвращая сбои в управлении
• Линия конвейера с несколькими двигателями - дроссель уменьшает влияние одного преобразователя на другие устройства
• Оборудование в пищевой промышленности - стабилизация качества питания увеличивает надёжность автоматических линий

Практические советы

• Перед установкой проверьте соответствие номинального тока дросселя току преобразователя - не используйте меньший по мощности вариант
• Убедитесь, что температура внутри шкафа не превышает +40 C - дроссель выделяет тепло при длительной нагрузке
• Закрепите дроссель так, чтобы воздушный поток свободно проходил вокруг него - не располагайте рядом с тепловыделяющими элементами
• При использовании нескольких дросселей в одном шкафе соблюдайте интервалы между ними - минимум 50 мм для лучшего охлаждения
• Для точного подбора сверьтесь с технической картой преобразователя - некоторые модели уже имеют встроенные дроссели
