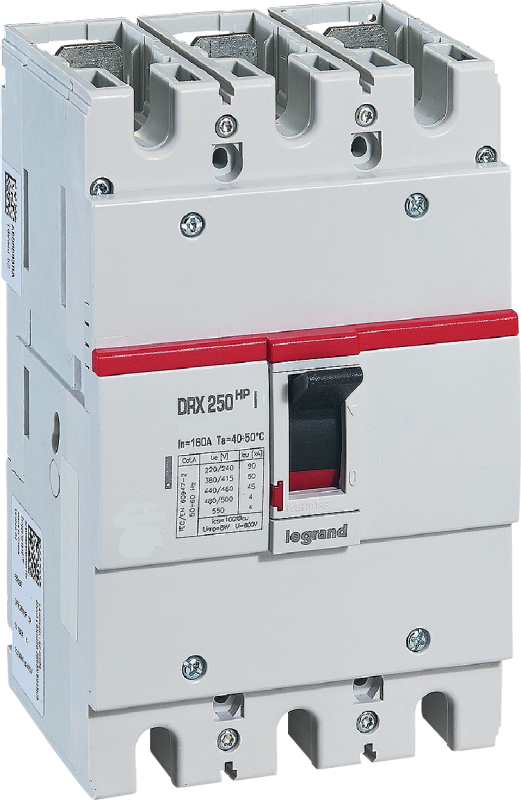

DRX-I 250 HP Выключатель-разъединитель 160A 3П | 669326 Legrand

Выключатель-разъединитель DRX-I 250 HP - это надёжное компактное устройство для безопасного отключения электроустановок при обслуживании или аварийных ситуациях. Бренд Legrand предлагает эту модель с номинальным током 160 А и степенью защиты IP30, что делает её подходящей для установки в распределительных щитах промышленных объектов. Артикул 669326 соответствует сериям DRX и совместим с другими решениями Legrand Euro.

Назначение и область применения

Выключатель-разъединитель DRX-I 250 HP используется как главный или сервисный разъединитель - то есть для механического отключения питания всей цепи перед техобслуживанием, ремонтом или проверкой. Он не предназначен для частых включений/выключений под нагрузкой, но гарантирует чёткую видимую разрывную точку в цепи. Подходит для установки в НКУ (напольные коммутационные устройства), силовых шкафах, на производствах с оборудованием до 75 кВт при напряжении 400 В. Часто применяется на станках, насосных станциях, конвейерах и других системах, где требуется физическое отключение питания.

Технические характеристики

• Количество полюсов: 3 - обеспечивает отключение всех трёх фаз одновременно.
• Номинальный ток: 160 А - максимальный постоянный ток, который устройство может проводить без перегрева.
• Номинальное напряжение: 230–550 В - работает в сетях переменного тока от бытовой до промышленной.
• Условный ток короткого замыкания: 100 кА - способен выдерживать кратковременные сверхтоки без разрушения.
• Номинальная мощность (AC-23, 400 В): 75 кВт - рекомендованная нагрузка для двигателей и аналогичных потребителей.
• Степень защиты: IP30 - защищён от доступа к опасным частям пальцами и инструментами, но не от пыли и воды.
• Тип управления: поворотная ручка - обеспечивает наглядное положение «Вкл./Выкл.» и исключает случайное включение.
• Блокировка: да - возможность закрепления замком в положении «Выкл.» для безопасности персонала.
• Присоединение: болтовое - требует подвода кабелей через контактные зажимы с затяжкой гаечным ключом.
• Глубина корпуса: 86 мм - унифицирована с серией DRX 630, упрощает сборку шкафов.
• Монтаж: универсальный - крепится на DIN-рейку или плоскую поверхность.
• Цвет: серый - соответствует стандартному цветовому решению Legrand для промышленных изделий.

Совместимость и монтаж

Выключатель-разъединитель DRX-I 250 HP совместим с другими аппаратами серии DRX, что позволяет собирать единые комплектные шкафы без проблем с габаритами. Монтаж возможен как на DIN-рейку, так и на стену или платформу - благодаря универсальной основе. Для подключения используйте кабели с жилами до 50 мм2; обязательно соблюдайте момент затяжки контактов, указанный в руководстве производителя. Устройство не имеет автоматического отключения - его нельзя использовать вместо автоматического выключателя. Для работы под нагрузкой необходимо применять дополнительно защитные автоматы или контакторы.

Безопасность и стандарты

Выключатель-разъединитель DRX-I 250 HP соответствует требованиям IEC 60947-3 для разъединителей и EN 61439 для комплектных устройств. Конструкция обеспечивает изоляцию между полюсами и защиту от случайного прикосновения к токоведущим частям. Блокировка ручки позволяет применять процедуры LOTO (Lock Out Tag Out) - обязательные при работе с энергоустановками согласно нормам OSHA и ГОСТ Р 12.3.047.

Преимущества

• Чёткая визуальная индикация состояния - ручка находится в одном положении при любом режиме.
• Интегрированная блокировка - снижает риск включения во время обслуживания.
• Одинаковая глубина с DRX 630 - упрощает проектирование и сборку шкафов.
• Поддержка моторного привода - при необходимости можно доработать до дистанционного управления.
• Простая замена - совместима с существующими решениями Legrand, не требует изменения монтажных отверстий.

Ограничения применения

• Не предназначено для частого включения/отключения под нагрузкой - это вызывает дугу и преждевременный износ контактов.
• Степень защиты IP30 не допускает использование во влажных помещениях, на улице или в местах с повышенной запылённостью без дополнительной оболочки.
• Не имеет встроенной защиты от перегрузки или КЗ - всегда требуется внешняя защита (автоматический выключатель, предохранители).
• Не подходит для слаботочных цепей или управления сигналами - только для силовых цепей выше 50 В.

Примеры использования

• Главная точка отключения питания для станка с асинхронным двигателем мощностью 75 кВт.
• Разъединитель в распределительном щите цеха, обеспечивающий безопасный доступ к другим устройствам.
• Сервисный выключатель в системе кондиционирования воздуха промышленного масштаба.
• Элемент в составе НКУ на заводе, где требуется регулярное отключение для планового ТО.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - некорректная затяжка вызывает перегрев.
• Обязательно используйте блокировку с замком при работах на оборудовании - это требование правил техники безопасности.
• Если нужна дистанционная операция - выбирайте версию с моторным приводом, он устанавливается после монтажа основного устройства.
• Не устанавливайте этот выключатель-разъединитель DRX-I 250 HP в качестве единственного средства защиты - всегда сочетайте его с автоматическим выключателем.
• При замене старого оборудования - учтите, что глубина 86 мм позволяет заменить многие модели без переделки шкафа.
