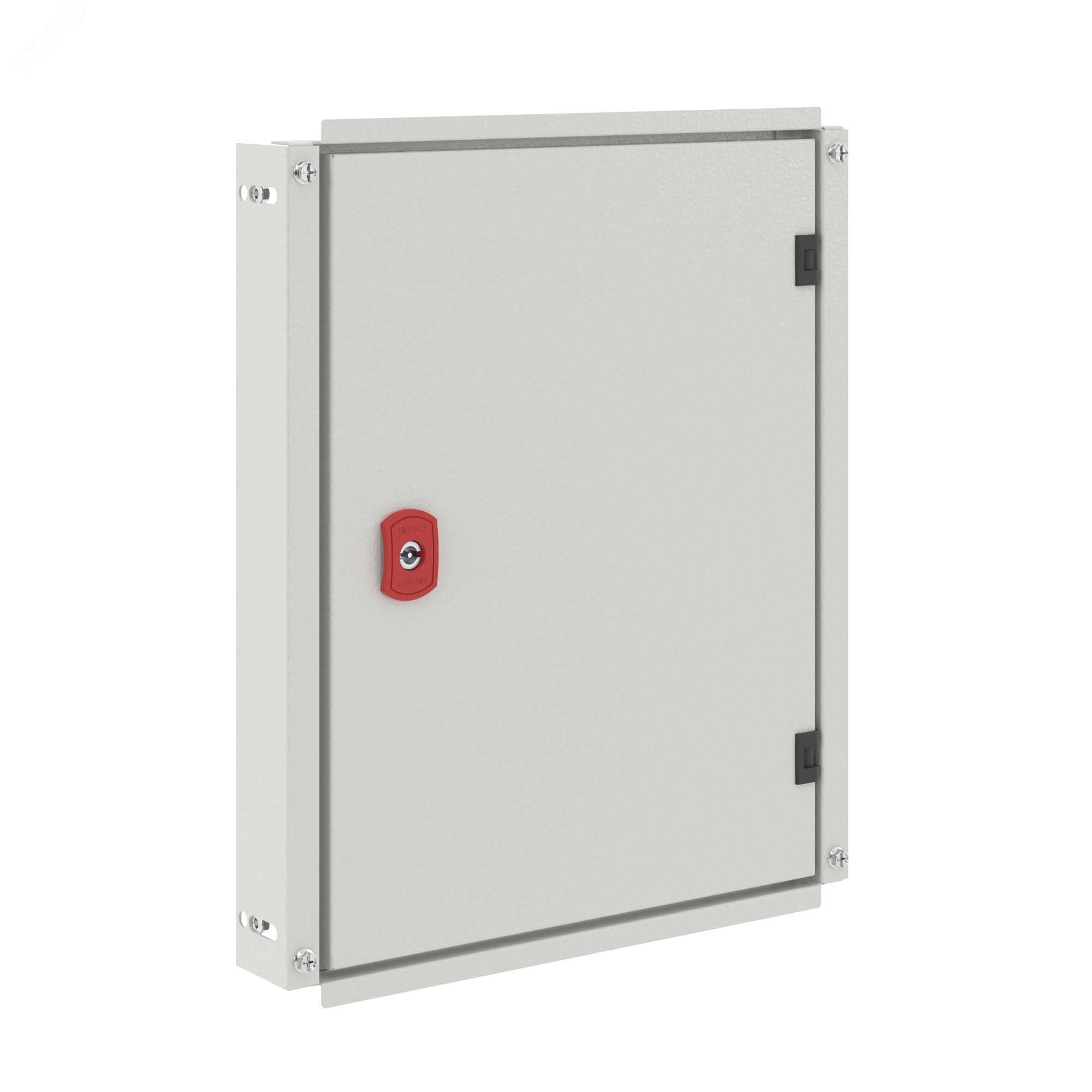

Дверь внутренняя для навесных корпусов ВхШ 500x300 мм | R5IEST53 DKC ДКС

Дверь внутренняя для навесных корпусов ВхШ 500x300 мм от DKC (ДКС), артикул r5iest53, предназначена для герметизации доступа к оборудованию внутри корпусов серий ST/STX/STE/STEX/STH. Она обеспечивает надёжную физическую защиту при сохранении степени защиты IP66 самого корпуса.

Назначение и область применения

Эта дверь используется исключительно во внутренних модулях навесных корпусов - она закрывает доступ к коммутационным элементам, автоматике, силовым устройствам и другому оборудованию, установленному внутри. Подходит для промышленного оборудования: станков, распределительных щитов, систем управления, конвейеров и других объектов, где требуется частый доступ к внутренним узлам при защищённом исполнении.

Технические характеристики

• Габариты: высота 500 мм, ширина 300 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP20 (защита от предметов более 12 мм, но не от воды и пыли)
• Максимальная статическая нагрузка: 12 кг
• Угол открывания: до 95°
• Расстояние от монтажной платы до двери:
  • при глубине корпуса 150 мм: 77–109 мм
  • при глубине корпуса 200 мм: 127–159 мм

Совместимость и монтаж

Дверь совместима только с корпусами серий ST, STX, STE, STEX, STH. Устанавливается на предварительно смонтированный корпус. Петли и замок уже встроены. Для правильной работы необходимо соблюдать указанные расстояния между монтажной платой и дверью - иначе возможны помехи при открывании или повреждение внутреннего оборудования.

Не допускается использование с рейками для бокового монтажа R5RD и R5RDMP - они нарушают геометрию установки и препятствуют плотному закрыванию двери.

Безопасность и стандарты

Степень защиты IP20 соответствует требованиям IEC 60529 - защищает от контакта с опасными частями и крупными предметами, но не является водонепроницаемой. Сам корпус при этом сохраняет IP66 благодаря герметичности рамы и уплотнителей, которые обеспечиваются конструкцией корпуса, а не самой дверью.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции толщиной 1,5 мм
• Атмосферостойкое порошковое покрытие устойчиво к царапинам, коррозии и перепадам температур
• Замок с личинкой под ключ с двойной бородкой - обеспечивает надёжную фиксацию и совместим с распространёнными ключами
• Встроенная система заземления (без проводов) позволяет легко соединить дверь с корпусом при монтаже
• Чётко заданные зазоры позволяют точно рассчитывать расположение внутреннего оборудования

Ограничения применения

• Не предназначена для внешней установки - IP20 не защищает от влаги и пыли
• Не совместима с рейками R5RD и R5RDMP - запрещено использовать вместе
• Максимальная нагрузка 12 кг - нельзя вешать тяжёлое оборудование на дверь
• Не поддерживает автоматическое открывание - только ручное
• Подходит только для конкретных корпусов - не универсальная

Примеры использования

• Щиты управления насосными станциями
• Корпуса с ПЛК и реле в цехах
• Распределительные устройства на производстве
• Автоматические системы контроля технологических процессов

Практические советы

• Перед монтажом проверьте глубину корпуса - выберите подходящую зону свободного пространства перед дверью (77–109 мм или 127–159 мм)
• Не используйте дверь в условиях повышенной влажности, пыли или на улице - её защита IP20 недостаточна
• При сборке корпуса убедитесь, что все кабели и провода не задевают дверь при открывании
• Замок с двойной бородкой требует специфического ключа - храните запасной ключ в безопасном месте
• Дверь r5iest53 от DKC (ДКС) - часть серии RAM block - совместима только с другими элементами этой серии
