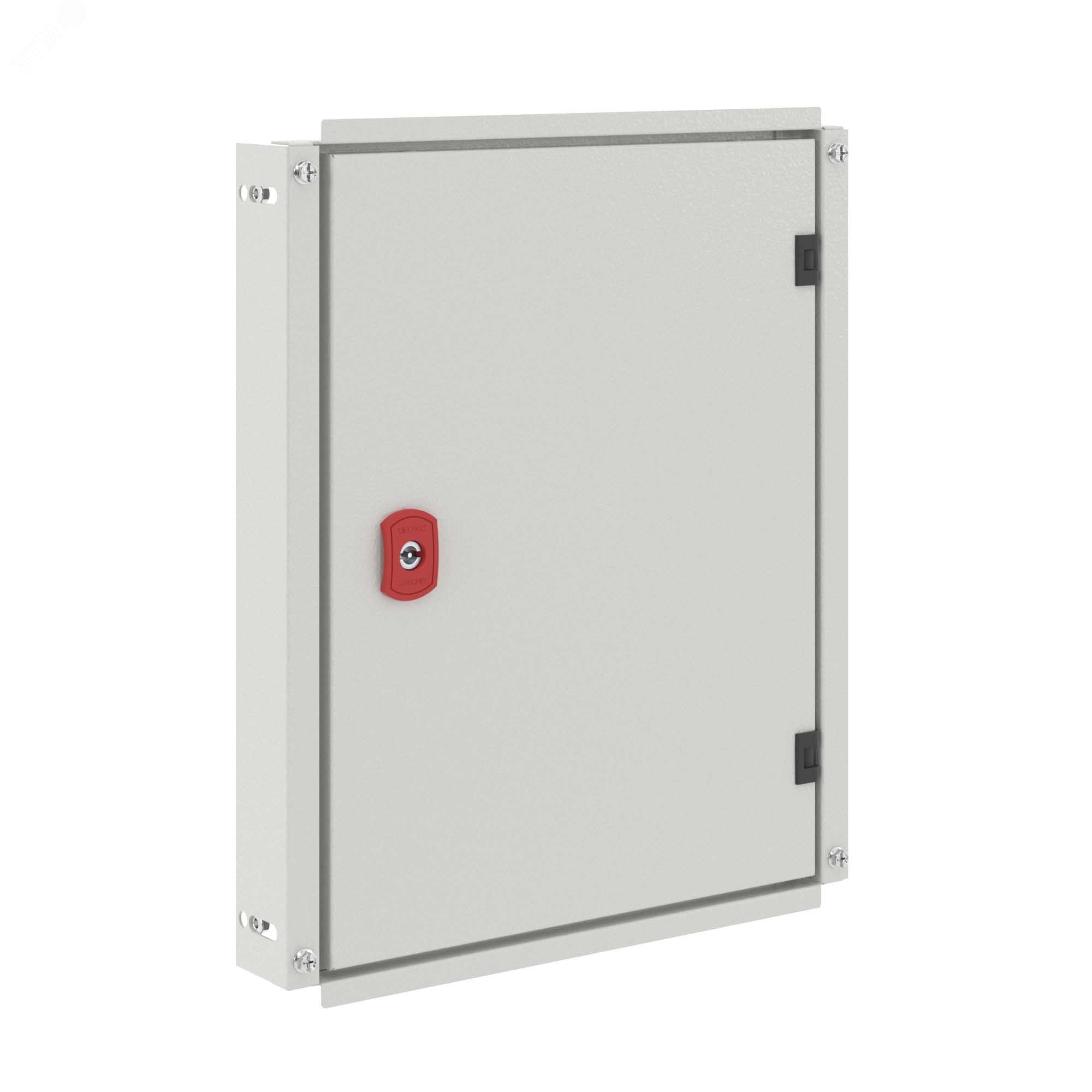

Дверь внутренняя для навесных корпусов ВхШ 500x400 мм | R5IEST54 DKC ДКС

Дверь внутренняя для навесных корпусов ВхШ 500x400 мм от DKC (ДКС), артикул r5iest54, предназначена для герметизации доступа к оборудованию внутри корпусов серий ST/STX/STE/STEX/STH. Изготовлена из стали с порошковым покрытием, обеспечивает надёжную фиксацию и безопасный доступ при сохранении степени защиты корпуса IP66.

Назначение и область применения

Дверь внутренняя для навесных корпусов ВхШ 500x400 мм используется исключительно во внутренних модулях корпусов DKC серии RAM block - для доступа к коммутационным устройствам, автоматике, силовым элементам. Подходит для шкафов управления, распределительных щитов, систем автоматизации в помещениях с умеренной влажностью и пылью. Не применяется как внешний элемент или в открытых условиях.

Технические характеристики

• Габариты: высота 500 мм, ширина 400 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP21 (защита от вертикального капельного конденсата и предметов >12 мм)
• Максимальная статическая нагрузка: 12 кг
• Угол открывания: до 95°
• Расстояние от монтажной платы до двери:
  • при глубине корпуса 200 мм: 127–159 мм
  • при глубине корпуса 250 мм: 177–209 мм
• Замок: с личинкой под ключ с двойной бородкой
• Петли и ригели: металлические

Совместимость и монтаж

Дверь внутренняя для навесных корпусов ВхШ 500x400 мм совместима только с корпусами DKC серий ST, STX, STE, STEX, STH. Устанавливается на предварительно смонтированную раму внутри корпуса. Крепление осуществляется через встроенные петли и защёлки. Не требует сверления - все отверстия уже подготовлены. Комплект поставки включает дверь с рамой, петли, замок с личинкой и комплект заземления (без проводов - заземление выполняется через контакт с корпусом).

Несовместима с рейками для бокового монтажа R5RD и R5RDMP - их установка препятствует полноценному закрыванию двери.

Безопасность и стандарты

Степень защиты IP21 соответствует требованиям ГОСТ 14254. Обеспечивает базовую защиту от случайного контакта с частями под напряжением и попадания крупных инородных объектов. Сохраняет уровень IP66 самого корпуса - дверь не снижает общую герметичность при правильной установке. Материал и покрытие не поддерживают горение, соответствуют нормам пожаробезопасности для электрооборудования.

Преимущества

• Высокая механическая прочность благодаря стальной основе толщиной 1,5 мм
• Устойчивость к царапинам и коррозии за счёт порошкового покрытия
• Фиксация в положении «открыто» до 95° - удобство обслуживания
• Замок с двойной бородкой - повышает устойчивость к взлому и случайному открытию
• Встроенное заземление - минимизирует риск возникновения потенциала на корпусе

Ограничения применения

• Не предназначена для наружной установки - IP21 недостаточен для воздействия осадков или прямого попадания воды
• Не работает с рейками R5RD/R5RDMP - физическое противоречие габаритов
• Максимальная нагрузка 12 кг - нельзя крепить тяжёлое оборудование прямо на дверь
• Подходит только для корпусов определённых серий - не универсальная деталь

Примеры использования

• Щиты управления насосными станциями - быстрый доступ к реле и автоматическим выключателям
• Контрольные панели на конвейерах - возможность диагностики без вскрытия всего корпуса
• Электронные шкафы в цехах - защита от пыли и случайного прикосновения персоналом
• Автоматические системы HVAC - контроль температурных регуляторов и датчиков

Практические советы

• Перед установкой проверьте глубину корпуса - расстояние до двери должно попадать в указанные диапазоны (127–209 мм)
• Не используйте сторонние замки - личинка с двойной бородкой рассчитана на специальный ключ DKC
• При сборке убедитесь, что заземляющий контакт между дверью и рамой плотный - иначе потеряется функция защиты
• При необходимости замены - заказывайте оригинальные запчасти (петли, замки) от DKC - совместимость гарантируется только с родными компонентами
• Не затягивайте крепления петель слишком сильно - это может деформировать тонкую сталь и нарушить герметичность
