Дверь внутренняя для навесных корпусов ВхШ 700x500 мм | R5IEST75 DKC ДКС

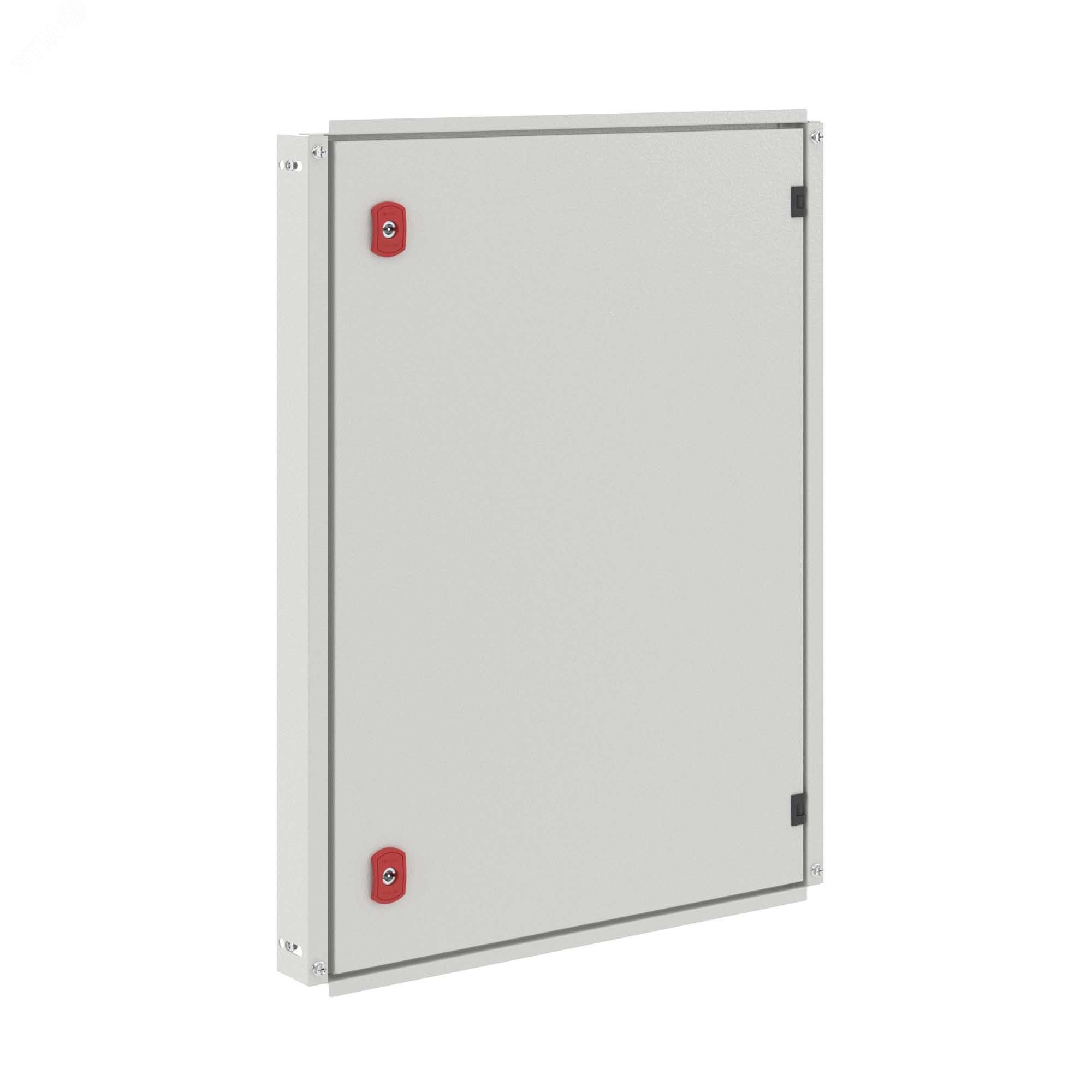

Дверь внутренняя для навесных корпусов ВхШ 700x500 мм от DKC (ДКС), артикул r5iest75, предназначена для герметизации доступа к оборудованию внутри корпусов серий ST/STX/STE/STEX/STH. Изготовлена из стали с порошковым покрытием, обеспечивает надёжную фиксацию и безопасный доступ при сохранении степени защиты корпуса IP66.

Назначение и область применения

Дверь внутренняя для навесных корпусов ВхШ 700x500 мм используется для закрывания передних панелей навесных шкафов управления, распределительных щитов и других корпусов, где требуется частый доступ к устройствам внутри. Подходит для установки в промышленных условиях - на заводах, в цехах, на объектах ЖКХ и связи. Применяется исключительно с корпусами серий ST, STX, STE, STEX, STH. Не предназначена для открытых уличных площадок или агрессивных сред.

Технические характеристики

• Габариты: высота 700 мм, ширина 500 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Степень защиты IP21 - защита от вертикального падения капель воды и предметов более 12 мм
• Максимальная статическая нагрузка: 12 кг
• Угол открывания: до 95°
• Расстояние от монтажной платы до двери:
  • при глубине корпуса 200 мм: 127–159 мм
  • при глубине корпуса 250 мм: 177–209 мм
• Замок: с личинкой под ключ с двойной бородкой
• Петли и ригели: металлические

Совместимость и монтаж

Дверь внутренняя для навесных корпусов ВхШ 700x500 мм совместима только с корпусами DKC серии RAM block: ST, STX, STE, STEX, STH. Устанавливается на предварительно смонтированный корпус с помощью встроенных петель и защёлок. Крепление осуществляется через заводские отверстия - дополнительные отверстия сверлить не рекомендуется. Не допускается использование с рейками для бокового монтажа R5RD и R5RDMP - они мешают правильному закрыванию и нарушают герметичность.

Безопасность и стандарты

Степень защиты IP21 соответствует требованиям IEC 60529. Обеспечивает базовую защиту от случайного контакта с внутренними элементами и попадания крупных частиц. Несмотря на то что сама дверь имеет IP21, она не снижает уровень защиты самого корпуса - при правильно установленной двери корпус сохраняет IP66. Петли и замок выполнены из прочной стали, обеспечивают механическую устойчивость и долговечность.

Преимущества

• Высокая жесткость благодаря толщине стали 1,5 мм - не деформируется под нагрузкой
• Порошковое покрытие устойчиво к царапинам, коррозии и перепадам температур
• Замок с двойной бородкой повышает устойчивость к взлому и случайным открытиям
• Фиксированное положение петель гарантирует равномерное прилегание двери
• Комплексная комплектация: дверь с рамой, петли, замок, заземление - всё необходимое в одном комплекте

Ограничения применения

• Не подходит для установки в помещениях с постоянным воздействием воды, химических паров или агрессивных жидкостей
• IP21 недостаточен для внешнего монтажа - применяется только внутри корпусов
• Несовместима с рейками R5RD и R5RDMP - запрещено использовать одновременно
• Максимальная нагрузка 12 кг - нельзя крепить тяжёлое оборудование прямо на дверь
• Угол открывания ограничен 95° - требует свободного пространства спереди

Примеры использования

• Щиты управления насосными станциями
• Электронные шкафы автоматики на конвейерах
• Распределительные пункты в производственных цехах
• Корпуса систем видеонаблюдения и связи
• Аппаратные комнаты с контролируемым микроклиматом

Практические советы

• Перед установкой проверьте глубину корпуса - расстояние до двери должно попадать в указанные диапазоны (127–159 мм для 200 мм корпуса, 177–209 мм для 250 мм)
• Не используйте сторонние замки - оригинальный замок с двойной бородкой рассчитан на точное совпадение с механизмом корпуса
• Заземление уже есть в комплекте, но провода не входят - подключите собственные провода заземления к контактам на раме
• При обслуживании оборудования не опирайтесь на дверь - это может вызвать перекос и нарушение герметичности
• Для длительной эксплуатации периодически проверяйте затяжку петель и работу замка
