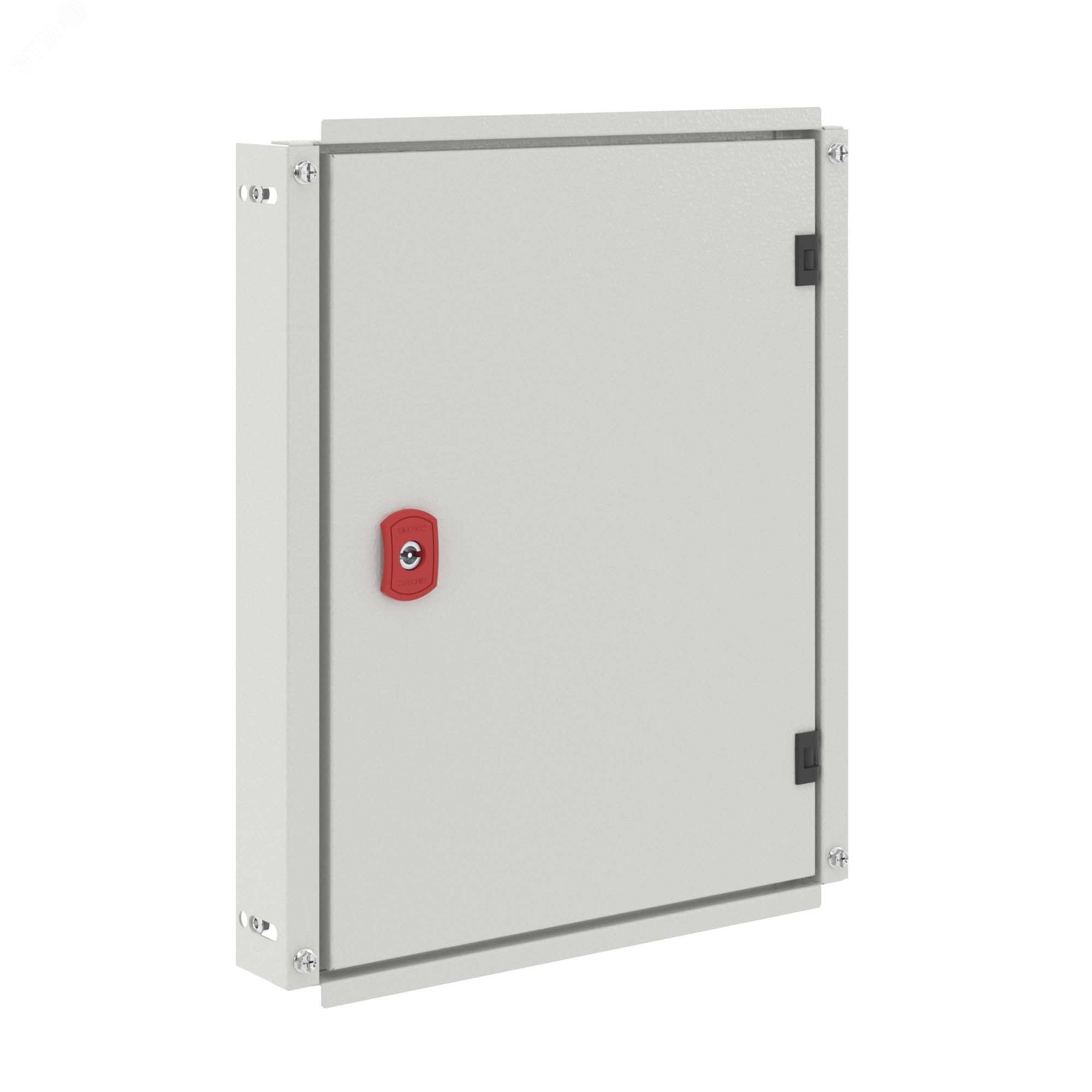

Дверь внутренняя для навесных корпусов ВхШ 600x400 мм | R5IEST64 DKC ДКС

Дверь внутренняя для навесных корпусов ВхШ 600x400 мм от DKC (ДКС), артикул r5iest64, предназначена для обеспечения доступа к оборудованию внутри корпусов серий ST/STX/STE/STEX/STH. Изготовлена из стали с порошковым покрытием, выдерживает механическую нагрузку до 12 кг и сохраняет уровень защиты IP20 при сохранении IP66 всего корпуса.

Назначение и область применения

Дверь внутренняя для навесных корпусов ВхШ 600x400 мм используется для закрывания передних панелей навесных шкафов, где установлено оборудование управления, автоматизации или распределения электроэнергии. Подходит для корпусов серий ST, STX, STE, STEX и STH. Применяется в промышленных условиях - на станках, конвейерах, в щитовых помещениях, где требуется частый доступ к элементам управления, но не нужна высокая защита от внешней среды на уровне самой двери.

Технические характеристики

• Габариты: 600×400 мм (высота × ширина)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP20 (защита от предметов более 12 мм, но не от воды и пыли)
• Максимальная статическая нагрузка: 12 кг
• Угол открывания: до 95°
• Расстояние от монтажной платы до двери:
  • при глубине корпуса 200 мм: 127–159 мм
  • при глубине корпуса 250 мм: 177–209 мм
  • при глубине корпуса 400 мм: 327–359 мм
• Замок: с личинкой под ключ с двойной бородкой
• Петли и ригели: металлические

Совместимость и монтаж

Дверь внутренняя для навесных корпусов ВхШ 600x400 мм совместима только с корпусами серий ST/STX/STE/STEX/STH. Устанавливается на предварительно смонтированный каркас корпуса. Петли и замок уже прикреплены, достаточно зафиксировать дверь с помощью имеющихся крепежных точек. Обязательно проверьте свободное расстояние между монтажной платой и задней стенкой двери - оно зависит от глубины корпуса и указано в таблице выше. Не устанавливайте дверь в корпусах, оснащённых рейками для бокового монтажа R5RD и R5RDMP - они физически мешают её нормальному открыванию и закрыванию.

Безопасность и стандарты

Степень защиты IP20 соответствует требованиям IEC 60529 - дверь защищает от контакта с опасными частями и крупными посторонними предметами, но не герметична. Она не препятствует попаданию пыли или влаги, поэтому не должна использоваться во влажных или запылённых местах вне корпуса. Сам корпус при правильной сборке сохраняет свою защиту IP66, а дверь лишь является доступным элементом внутри этой системы.

Преимущества

• Высокая прочность благодаря стальной основе толщиной 1,5 мм
• Устойчивое к царапинам и коррозии порошковое покрытие RAL 7035
• Надёжный замок с двойной бородкой - исключает случайное открытие
• Фиксированный угол открывания до 95° обеспечивает удобный доступ ко всем элементам внутри корпуса
• Комплексная комплектация: дверь с рамой, петли, замок, заземление - всё необходимое в одном комплекте

Ограничения применения

• Не подходит для установки в корпусах с боковыми монтажными рейками R5RD и R5RDMP - возникает механическая интерференция
• IP20 не обеспечивает защиту от влаги, пыли или химических веществ - нельзя использовать в открытых или агрессивных средах
• Максимальная нагрузка 12 кг - не допускается подвеска оборудования, труб, кабельных каналов или других тяжёлых объектов на дверь
• Не предназначена для наружного монтажа - работает только как внутренний элемент корпуса

Примеры использования

• Щитовые комнаты на заводах - доступ к реле, автоматическим выключателям и контроллерам
• Линии автоматической сборки - обслуживание панелей управления
• Оборудование для контроля температуры и давления - быстрый доступ к терморегуляторам и датчикам
• Электроустановочные шкафы в производственных цехах - регулярная диагностика и переключение режимов работы

Практические советы

• Перед установкой проверьте глубину корпуса - выберите подходящий диапазон расстояния от платы до двери, чтобы не повредить провода или компоненты при открывании
• При необходимости заземления используйте комплект заземления, входящий в поставку - он требует самостоятельного подключения к корпусу через болтовые соединения
• Не применяйте силу при закрывании - если дверь не закрывается легко, проверьте наличие помех (например, торчащих кабелей или неправильно установленных модулей)
• При замене двери - всегда берите оригинальную модель r5iest64 от DKC (ДКС): другие аналоги могут иметь отличные габариты или систему крепления
