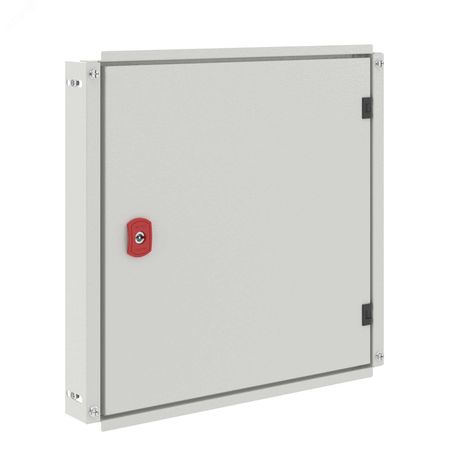

Дверь внутренняя для навесных корпусов ВхШ 600x600 мм | R5IEST66 DKC ДКС

Дверь внутренняя для навесных корпусов ВхШ 600x600 мм от DKC (ДКС), артикул r5iest66, предназначена для обеспечения доступа к оборудованию внутри корпусов серий ST/STX/STE/STEX/STH. Изготовлена из стали с порошковым покрытием, выдерживает механическую нагрузку до 12 кг и устанавливается в условиях с уровнем защиты IP21.

Назначение и область применения

Дверь внутренняя для навесных корпусов ВхШ 600x600 мм используется для закрывания передних панелей навесных шкафов, где установлено электрооборудование: автоматические выключатели, контакторы, распределительные устройства. Подходит для промышленных объектов, цехов, серверных комнат и других помещений с контролируемой средой. Применяется исключительно внутри корпусов, не является внешним элементом защиты.

Технические характеристики

• Габариты: 600×600 мм (высота × ширина)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP21 - защита от вертикального падения капель воды и предметов более 12 мм
• Максимальная статическая нагрузка: 12 кг
• Угол открывания: до 95°
• Расстояние от монтажной платы до двери:
  • при глубине корпуса 250 мм: 177–209 мм
  • при глубине корпуса 400 мм: 327–359 мм
• Замок: с личинкой под ключ с двойной бородкой
• Петли и ригели: металлические
• Комплект заземления: есть, без проводов

Совместимость и монтаж

Дверь внутренняя для навесных корпусов ВхШ 600x600 мм совместима только с корпусами серий ST, STX, STE, STEX, STH. Установка возможна при соблюдении указанных расстояний между монтажной платой и дверью - важно проверить глубину корпуса перед монтажом. Петли и замок уже смонтированы, требуется лишь фиксация к раме корпуса. Не допускается установка вместе с рейками для бокового монтажа R5RD и R5RDMP - они мешают правильному закрыванию и герметизации.

Безопасность и стандарты

Степень защиты IP21 соответствует требованиям IEC 60529. Обеспечивает базовую защиту от случайного прикосновения к токоведущим частям и попадания крупных частиц. Несмотря на то что сам корпус может иметь IP66, дверь снижает общую степень защиты до IP21 - это необходимо учитывать при проектировании системы защиты.

Преимущества

• Высокая прочность за счёт стальной конструкции толщиной 1,5 мм
• Устойчивое к царапинам и химическим воздействиям порошковое покрытие
• Фиксированная высота и ширина обеспечивают точную посадку в корпусах
• Встроенные петли и замок с двойной бородкой повышают надёжность запирания
• Комплект заземления позволяет легко выполнить соединение с корпусом без дополнительных проводов

Ограничения применения

• Не подходит для открытых или влажных помещений - IP21 недостаточен для защиты от брызг и пыли в активных условиях
• Не совместима с рейками R5RD и R5RDMP - вызывает механическое препятствие
• Максимальная нагрузка 12 кг - нельзя использовать для крепления тяжёлого оборудования на самой двери
• Угол открывания ограничен 95° - требует свободного пространства спереди
• Не предназначен для наружной установки или использования вне корпусов

Примеры использования

• Электрошкафы на производстве с PLC-устройствами и частотными преобразователями
• Распределительные щиты в офисных зданиях
• Щитовые помещения на тепловых пунктах и насосных станциях
• Автоматизированные системы управления с необходимостью частого обслуживания

Практические советы

• Перед установкой проверьте глубину корпуса - расстояние до двери должно попадать в указанные пределы (177–209 мм или 327–359 мм)
• Не используйте дверь в сочетании с боковыми рейками R5RD - даже небольшая установка нарушает работу замка
• При необходимости заземления подключите провод к контактной площадке на двери - она уже подготовлена, но провода не входят в комплект
• Порошковое покрытие не требует специального ухода, но не рекомендовано для мытья агрессивными средствами
• Если корпус имеет IP66, помните: дверь r5iest66 снижает эту защиту до IP21 - планируйте уровень безопасности всей системы соответственно
