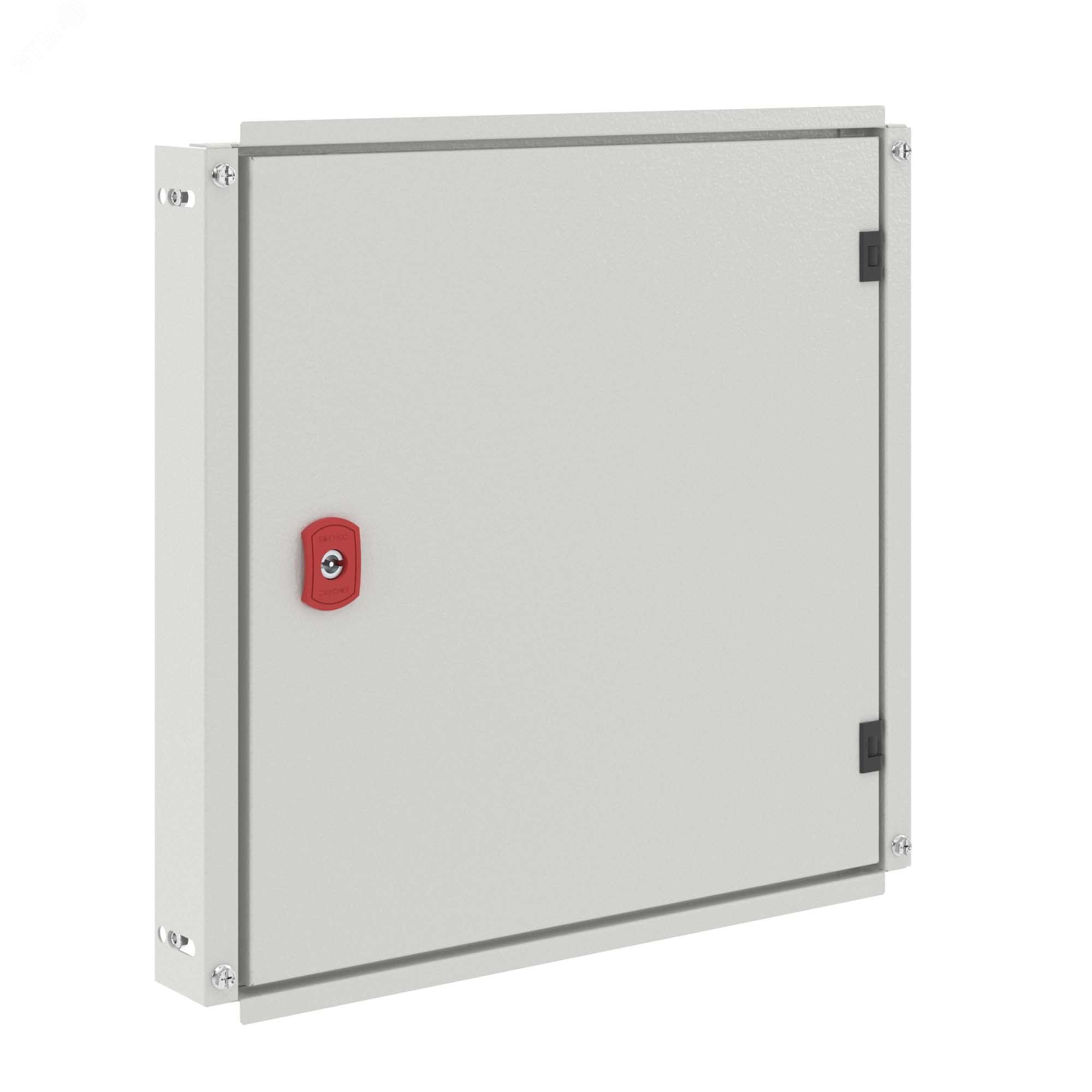

Дверь внутренняя для навесных корпусов ВхШ 400x400 мм | R5IEST44 DKC ДКС

Дверь внутренняя для навесных корпусов ВхШ 400x400 мм от DKC (ДКС), артикул r5iest44, предназначена для герметизации доступа к оборудованию внутри корпусов серий ST/STX/STE/STEX/STH. Изготовлена из стали с порошковым покрытием, обеспечивает надёжную фиксацию и простую эксплуатацию в условиях производственных помещений.

Назначение и область применения

Дверь внутренняя для навесных корпусов ВхШ 400x400 мм используется для закрывания передних панелей навесных шкафов и корпусов, где требуется частый доступ к устройствам управления, коммутационному оборудованию или автоматике. Подходит для установки в промышленных щитах, распределительных пунктах, системах автоматизации. Применяется исключительно внутри корпусов, не является внешним элементом защиты.

Технические характеристики

• Габариты: 400×400 мм (высота × ширина)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP21 (защита от предметов более 12 мм и вертикального каплевого конденсата)
• Максимальная статическая нагрузка: 12 кг
• Угол открывания: до 95°
• Расстояние от монтажной платы до двери (при глубине корпуса 200 мм): 127–159 мм
• Замок: с личинкой под ключ с двойной бородкой
• Петли и ригели: металлические
• Комплект заземления: есть, без проводов

Совместимость и монтаж

Дверь внутренняя для навесных корпусов ВхШ 400x400 мм совместима только с корпусами серий ST, STX, STE, STEX и STH. Устанавливается на предварительно смонтированную раму корпуса. Петли и замок уже установлены, дополнительная сборка не требуется. Крепление осуществляется через заранее подготовленные отверстия в корпусе. Не устанавливается в корпусах, оснащённых рейками для бокового монтажа R5RD и R5RDMP - возможна механическая интерференция.

Безопасность и стандарты

Степень защиты IP21 соответствует требованиям ГОСТ 14254. Обеспечивает базовую защиту от случайного контакта с токоведущими частями и попадания крупных частиц. Напряжение питания и токовые параметры не регламентируются - дверь не является электроизоляционным элементом. Сохраняет уровень IP66 самого корпуса, но сама по себе не защищает от воды или пыли выше уровня IP21.

Преимущества

• Высокая прочность благодаря стальной основе толщиной 1,5 мм
• Устойчивое к царапинам и химическим воздействиям порошковое покрытие
• Фиксация замком с двойной бородкой - повышает безопасность против несанкционированного доступа
• Предустановленные петли и замок снижают время монтажа
• Комплект заземления позволяет легко выполнить соединение с корпусом без дополнительных проводов

Ограничения применения

• Не применяется вне корпусов - не имеет внешней защиты от атмосферных условий
• Не совместима с рейками R5RD и R5RDMP - запрещено использование в таких конфигурациях
• Максимальная нагрузка 12 кг - не допускается крепление тяжёлых устройств на дверь
• Угол открывания ограничен 95° - требует свободного пространства спереди
• IP21 недостаточен для влажных или пыльных сред без дополнительной защиты корпуса

Примеры использования

• Щиты управления насосными станциями
• Электронные шкафы на конвейерах в пищевой промышленности
• Корпуса PLC и реле в цехах с контролируемой влажностью
• Распределительные устройства в административных зданиях с постоянным доступом персонала

Практические советы

• Перед монтажом проверьте глубину корпуса - расстояние до двери должно быть 127–159 мм при 200 мм глубины корпуса
• Не используйте дверь в сочетании с боковыми рейками R5RD - они мешают полноценному закрыванию
• Проверяйте целостность замка и петель после транспортировки - удары могут деформировать кромки
• При необходимости заземления подключите провод к контактной площадке на двери - она уже готова к подсоединению
• Для обслуживания оборудования достаточно одного человека - дверь легко открывается и не требует усилий
