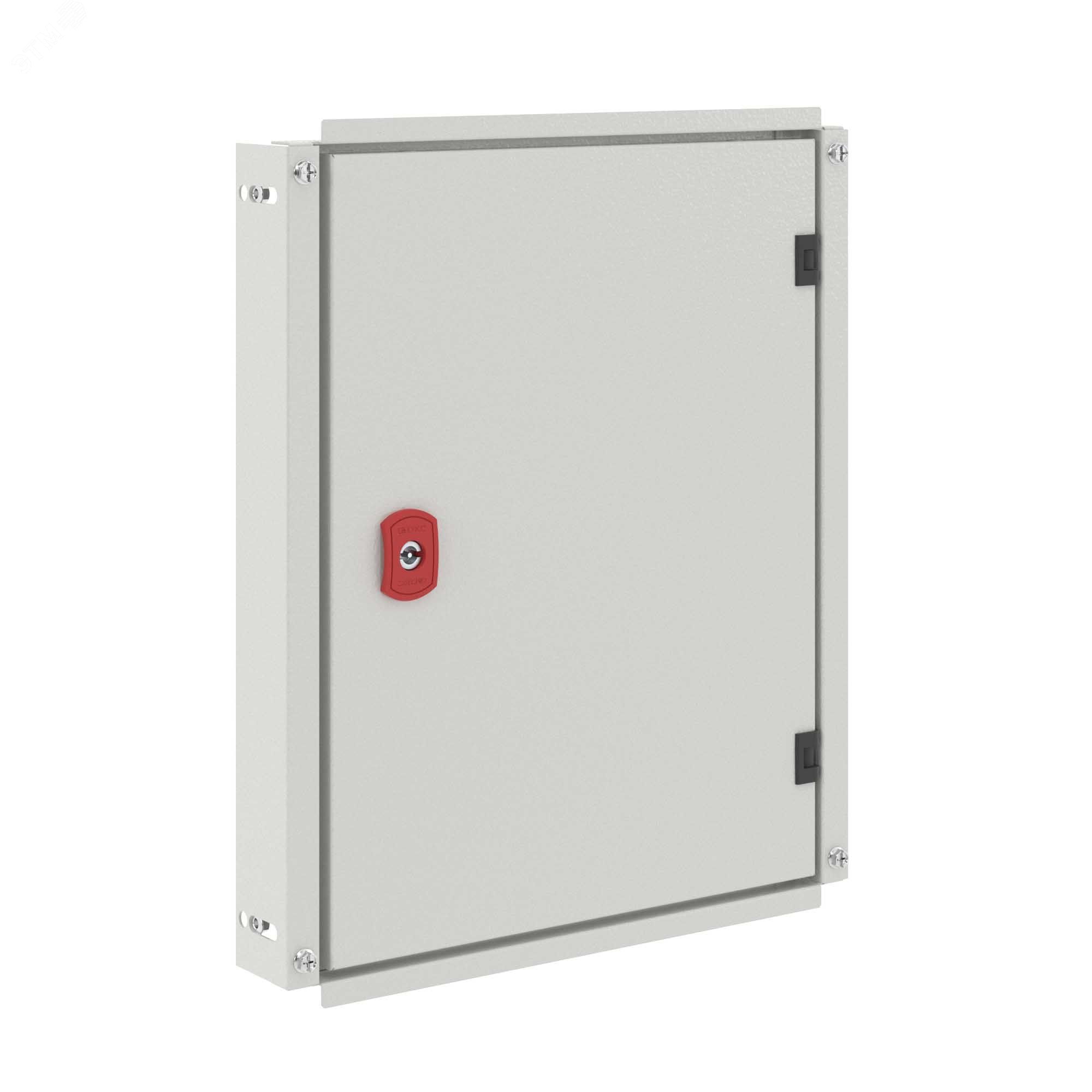

Дверь внутренняя для навесных корпусов ВхШ 600x500 мм | R5IEST65 DKC ДКС

Дверь внутренняя для навесных корпусов ВхШ 600x500 мм от DKC (ДКС), артикул r5iest65, предназначена для защиты оборудования внутри корпусов серий ST/STX/STE/STEX/STH. Изготовлена из прочной стали с порошковым покрытием, обеспечивает доступ к внутренним элементам при сохранении герметичности основного корпуса.

Назначение и область применения

Дверь внутренняя для навесных корпусов ВхШ 600x500 мм используется исключительно во внутренних камерах корпусов серии RAM block от DKC. Она защищает электрооборудование от внешнего воздействия, позволяет удобно обслуживать устройства без вскрытия всего шкафа. Подходит для установки в промышленных щитах, автоматизированных системах, станках и распределительных пунктах, где требуется частый доступ к коммуникациям, реле, модулям управления.

Технические характеристики

• Габариты: высота 600 мм, ширина 500 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Замок: с личинкой под ключ с двойной бородкой
• Петли и ригели: металлические
• Степень защиты IP20 (только сама дверь; при установленном корпусе сохраняется IP66)
• Максимальная статическая нагрузка: 12 кг
• Угол открывания: до 95°
• Расстояние от монтажной платы до внутренней поверхности двери: 127–159 мм (при глубине корпуса 200 мм)

Совместимость и монтаж

Дверь внутренняя для навесных корпусов ВхШ 600x500 мм совместима только с корпусами серий ST, STX, STE, STEX, STH от DKC. Устанавливается на предварительно смонтированную раму внутри корпуса. Крепление осуществляется через встроенные металлические петли. Замок фиксируется встроенными болтами - дополнительных инструментов не требует. Комплект поставки включает дверь с рамой, петли, замок с личинкой и комплект заземления без проводов - заземление необходимо выполнить самостоятельно.

Не устанавливается в корпусах, оснащённых рейками для бокового монтажа R5RD и R5RDMP - возникает механическая интерференция.

Безопасность и стандарты

Дверь соответствует требованиям к электромагнитной совместимости и механической прочности для промышленного оборудования. Степень защиты IP20 предотвращает случайный контакт с токоведущими частями при открытой двери, но не обеспечивает защиту от воды или пыли - эти функции выполняет весь корпус (IP66). Заземление двери обязательно для соблюдения норм безопасности.

Преимущества

• Высокая жесткость благодаря стальной основе толщиной 1,5 мм
• Износостойкое порошковое покрытие устойчиво к царапинам и химическим средам
• Металлические петли и ригели обеспечивают долгий срок службы даже при частом использовании
• Личинка с двойной бородкой повышает надёжность запирания
• Фиксированное расстояние между монтажной платой и дверью упрощает планирование размещения компонентов

Ограничения применения

• Не применяется вне корпусов серий ST/STX/STE/STEX/STH - несовместима с другими типами шкафов
• Не допускается установка с рейками R5RD и R5RDMP - возможна физическая блокировка
• IP20 не защищает от влаги - нельзя использовать в условиях повышенной влажности без дополнительной герметизации корпуса
• Максимальная нагрузка 12 кг - не предназначен для крепления тяжёлых устройств на самой двери

Примеры использования

• Щиты управления насосными станциями - быстрый доступ к реле и терморегуляторам
• Автоматические линии производства - сервисное обслуживание контроллеров без остановки всей системы
• Распределительные пункты на объектах ЖКХ - проверка и переключение групп потребителей
• Аппаратные комнаты серверов - доступ к сетевому оборудованию при закрытом основном корпусе

Практические советы

• Перед монтажом проверьте, что глубина корпуса составляет 200 мм - иначе расстояние до двери будет отличаться, что может помешать установке кабельных каналов или модулей
• Обязательно соедините заземляющий контакт двери с корпусом - используйте медный провод сечением не менее 4 мм2
• Не нагружайте дверь свыше 12 кг - даже легкие устройства, закреплённые на ней, могут деформировать петли
• При необходимости замены замка - используйте оригинальные запчасти DKC, так как личинка имеет специфическую форму двойной бородки
• При сборке корпуса убедитесь, что дверь не задевает другие элементы - особенно если рядом находятся кабельные выводы или световые индикаторы
