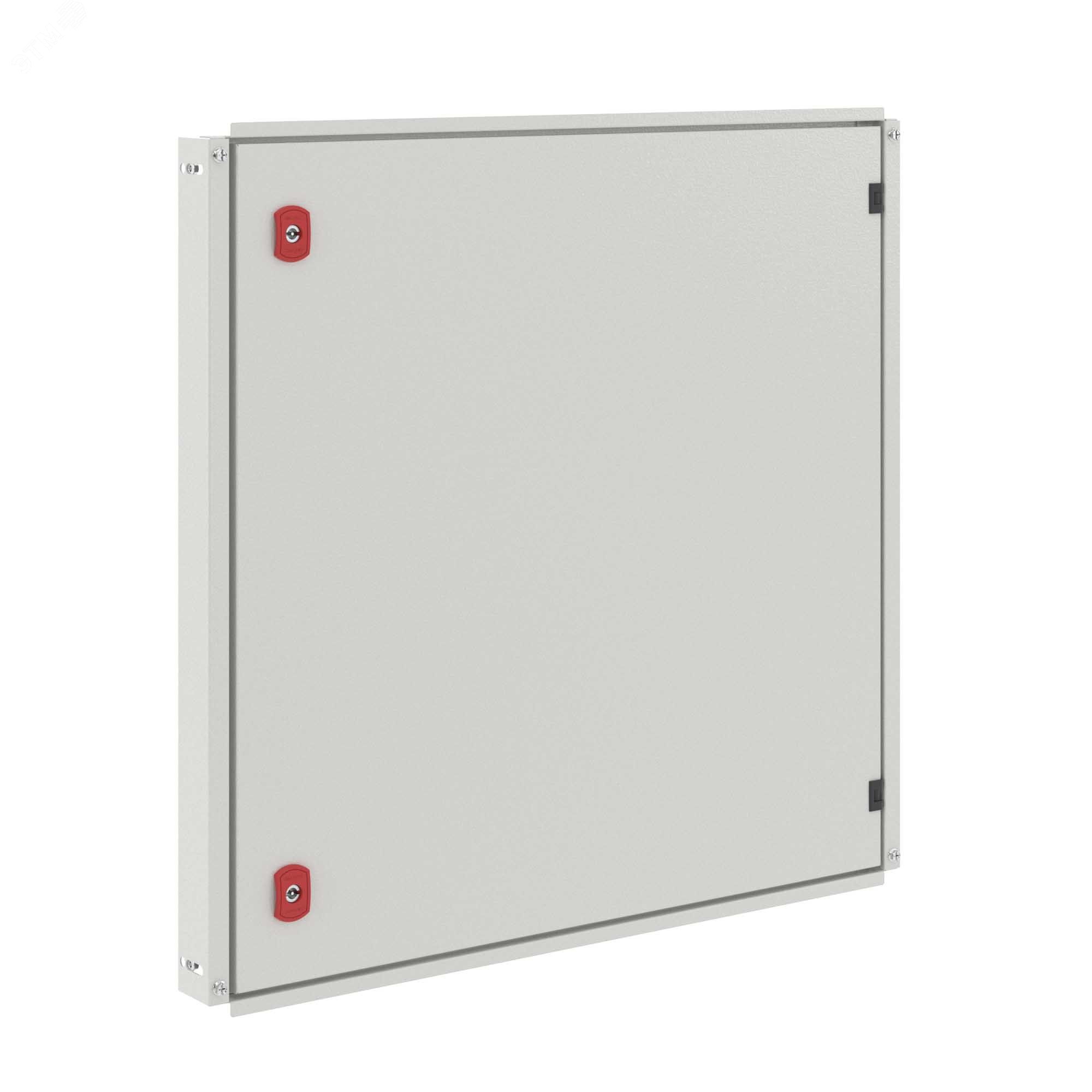

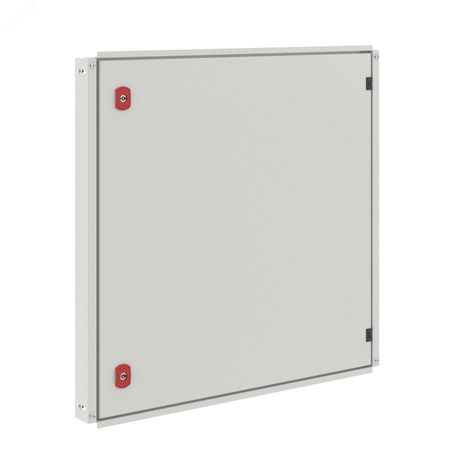

Дверь внутренняя для навесных корпусов ВхШ 800x800 мм | R5IEST88 DKC ДКС

Дверь внутренняя для навесных корпусов ВхШ 800x800 мм от DKC (ДКС), артикул r5iest88, предназначена для защиты оборудования внутри корпусов серий ST/STX/STE/STEX/STH. Изготовлена из прочной стали с порошковым покрытием, обеспечивает доступ к внутренним элементам при сохранении степени защиты IP66 самого корпуса.

Назначение и область применения

Дверь внутренняя для навесных корпусов ВхШ 800x800 мм используется исключительно как внутренний элемент в сборных шкафах и корпусах серий ST/STX/STE/STEX/STH. Она защищает оборудование от случайного контакта, пыли и механических повреждений, не нарушая герметичности основного корпуса. Подходит для промышленных объектов, автоматизированных систем, станций управления, где требуется частый доступ к контроллерам, модулям питания или коммуникационному оборудованию.

Технические характеристики

• Размеры: высота 800 мм, ширина 800 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Степень защиты двери: IP20 (защита от предметов более 12,5 мм, но не от воды)
• Степень защиты корпуса: IP66 (сохраняется при установленной двери)
• Максимальная статическая нагрузка: 12 кг
• Угол открывания: до 95°
• Замок: с личинкой под ключ с двойной бородкой
• Петли и ригели: металлические
• Расстояние от монтажной платы до внутренней поверхности двери:
  • при глубине корпуса 200 мм: 127–159 мм
  • при глубине корпуса 300 мм: 227–259 мм
  • при глубине корпуса 400 мм: 327–359 мм

Совместимость и монтаж

Дверь внутренняя для навесных корпусов ВхШ 800x800 мм совместима только с корпусами серий ST, STX, STE, STEX и STH. Устанавливается на предварительно смонтированную раму корпуса. Крепление осуществляется через встроенные металлические петли и фиксирующие ригели. Для правильной работы необходимо соблюдать расстояния между монтажной платой и дверью - они зависят от глубины корпуса и указаны в таблице выше. Не устанавливайте дверь в корпусах с рейками для бокового монтажа R5RD и R5RDMP - она не будет закрываться или будет деформирована.

Безопасность и стандарты

Дверь соответствует требованиям к электрооборудованию для промышленного использования. Сохраняет уровень IP66 корпуса, что позволяет использовать её в условиях повышенной запылённости и воздействия струй воды. Материалы не поддерживают горение, пожаробезопасны. Петли и замок рассчитаны на многократные циклы открывания без потери функциональности.

Преимущества

• Высокая жесткость благодаря толстой стали - не прогибается под нагрузкой до 12 кг
• Порошковое покрытие устойчиво к коррозии, химическим веществам и перепадам температур
• Фиксация замком с двойной бородкой обеспечивает надёжное запирание даже при вибрациях
• Гарантированное сохранение IP66 корпуса при использовании оригинальной двери
• Комплексная комплектация: дверь с рамой, петли, замок, заземляющий комплект - всё необходимое в одном изделии

Ограничения применения

• Не применяется вне корпусов ST/STX/STE/STEX/STH - несовместима с другими типами шкафов
• Не допускается установка в сочетании с рейками R5RD и R5RDMP - возникнет механическая интерференция
• IP20 двери не защищает от брызг воды, конденсата или прямых струй - внешняя оболочка корпуса должна обеспечивать полную защиту
• Максимальная нагрузка 12 кг - нельзя крепить тяжёлое оборудование прямо на дверь
• Угол открывания ограничен 95° - требует свободного пространства перед корпусом

Примеры использования

• Электронные щитовые в цехах с высокой запылённостью - дверь защищает PLC и модули ввода-вывода
• Контрольные пункты на конвейерах - быстрый доступ к кнопкам и индикации без вскрытия всего корпуса
• Агрегаты с частым обслуживанием - замок с двойной бородкой позволяет легко менять ключи при смене персонала
• Оборудование в помещениях с регулярной мойкой - сохраняется целостность IP66 при открытой двери

Практические советы

• Перед монтажом проверьте глубину корпуса - выберите подходящую зону свободного пространства для двери (127–359 мм)
• Используйте только оригинальные петли и замок из комплекта - сторонние детали могут нарушить герметичность
• Заземляющий комплект поставляется без проводов - подключите медный провод сечением ≥2,5 мм2 от корпуса к контактам на двери
• При эксплуатации в условиях вибрации периодически проверяйте затяжку ригелей и петель
• Не используйте дверь как опору - любые усилия на неё свыше 12 кг вызывают деформацию и выход из строя
• При необходимости замены - заказывайте именно артикул r5iest88, чтобы гарантировать точное соответствие габаритам и креплениям
