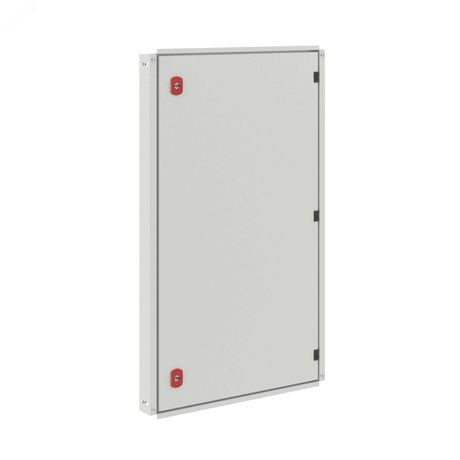

Дверь внутренняя для навесных корпусов ВхШ 1000x800 мм | R5IEST108 DKC ДКС

Дверь внутренняя для навесных корпусов ВхШ 1000x800 мм от DKC (ДКС), артикул r5iest108, предназначена для герметизации доступа внутрь корпусов серий ST/STX/STE/STEX/STH. Она обеспечивает надёжную физическую защиту оборудования при сохранении степени защиты IP66 самого корпуса.

Назначение и область применения

Эта дверь используется исключительно внутри навесных электрощитов и распределительных корпусов. Её задача - защищать внутреннее оборудование от случайного контакта, пыли и механических повреждений, не снижая общей степени защиты корпуса. Подходит для промышленных объектов, автоматизированных линий, систем управления и силовых щитов, где требуется частый доступ к оборудованию.

Технические характеристики

• Габариты: высота 1000 мм, ширина 800 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP20 (защита от предметов более 12 мм, но не от воды)
• Угол открывания: до 95°
• Допустимая статическая нагрузка: до 12 кг
• Расстояние от монтажной платы до двери:
  • при глубине корпуса 300 мм: 227–259 мм
  • при глубине корпуса 400 мм: 327–359 мм
• Замок: с личинкой под ключ с двойной бородкой
• Петли и ригели: металлические

Совместимость и монтаж

Дверь внутренняя для навесных корпусов ВхШ 1000x800 мм совместима только с корпусами серий ST, STX, STE, STEX и STH от DKC. Установка возможна только на корпуса с соответствующими крепёжными отверстиями и габаритами. Не устанавливается на корпусы, оснащённые рейками для бокового монтажа R5RD и R5RDMP - они мешают закрыванию двери.

Комплект поставки: дверь с рамой, две петли, замок с личинкой, комплект заземления (без проводов). Монтаж выполняется с помощью предварительно установленных крепёжных элементов корпуса - дверь крепится саморезами через отверстия в раме.

Безопасность и стандарты

Степень защиты IP20 означает, что дверь не защищает от попадания воды или тонкой пыли - она работает как механический барьер. Однако при правильной установке на корпус с IP66, общая система остаётся защищённой от пыли и струй воды. Соответствует требованиям безопасности для электрооборудования в условиях производства.

Преимущества

• Высокая прочность благодаря стальной конструкции толщиной 1,5 мм
• Устойчивое к царапинам и коррозии порошковое покрытие
• Фиксированная позиция при открытии до 95° - удобство обслуживания
• Надёжный замок с двойной бородкой - против взлома и случайного открытия
• Встроенный контакт заземления - безопасность при работе с токоведущими частями

Ограничения применения

• Не применяется вне корпусов серий ST/STX/STE/STEX/STH
• Несовместима с рейками R5RD и R5RDMP - вызывает препятствие при закрывании
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных средах без внешнего корпуса
• Максимальная нагрузка 12 кг - запрещено вешать тяжёлое оборудование или инструменты на дверь
• Не предназначена для наружной установки или открытых площадок

Примеры использования

• Щиты управления насосными станциями
• Корпуса частотных преобразователей на конвейерах
• Распределительные устройства в цехах с повышенным уровнем пыли
• Автоматические системы контроля температуры и давления

Практические советы

• Перед установкой проверьте глубину корпуса - расстояние до двери должно попадать в указанные допуски (227–259 мм или 327–359 мм)
• Не используйте дверь, если корпус имеет модификацию с боковыми рейками - даже один установленный кронштейн R5RD может заблокировать её работу
• Проверяйте целостность замка перед каждым техобслуживанием - личинка должна легко поворачиваться без усилий
• Заземление требует самостоятельного подключения провода от корпуса к клемме на двери - в комплекте провода нет
• Порошковое покрытие можно протирать влажной тряпкой - не применять растворители и абразивы
