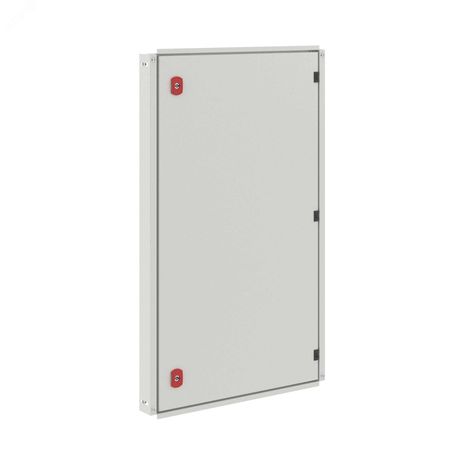

Дверь внутренняя для навесных корпусов ВхШ 1000x600 мм | R5IEST106 DKC ДКС

Дверь внутренняя для навесных корпусов ВхШ 1000x600 мм от DKC (ДКС), артикул r5iest106, предназначена для установки внутри корпусов серий ST/STX/STE/STEX/STH. Она обеспечивает доступ к оборудованию при сохранении степени защиты IP66 самого корпуса, защищает от случайного контакта и механических повреждений.

Назначение и область применения

Дверь внутренняя для навесных корпусов ВхШ 1000x600 мм используется для закрывания внутреннего пространства шкафов управления, распределительных щитов и других навесных корпусов. Подходит для помещений с умеренной запыленностью и влажностью - например, в цехах, на производстве, в системах автоматизации. Не предназначена для открытых площадок или агрессивных сред.

Технические характеристики

• Габариты: высота 1000 мм, ширина 600 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты IP21 - защита от вертикально падающих капель воды и предметов более 12 мм
• Максимальная статическая нагрузка: 12 кг
• Угол открывания: до 95°
• Расстояние от монтажной платы до двери:
  • при глубине корпуса 200 мм: 127–159 мм
  • при глубине корпуса 250 мм: 177–209 мм
  • при глубине корпуса 300 мм: 227–259 мм
  • при глубине корпуса 400 мм: 327–359 мм

Совместимость и монтаж

Дверь внутренняя для навесных корпусов ВхШ 1000x600 мм совместима только с корпусами серий ST, STX, STE, STEX, STH. Устанавливается на предварительно смонтированную раму внутри корпуса. Петли и замок уже установлены. Крепление осуществляется через заводские отверстия - дополнительных отверстий сверлить не требуется.

Не совмещается с рейками для бокового монтажа R5RD и R5RDMP - они мешают полноценному закрыванию двери.

Комплект поставки: дверь с рамой, две петли, замок с личинкой под ключ с двойной бородкой, комплект заземления (без проводов).

Безопасность и стандарты

Степень защиты IP21 соответствует требованиям IEC 60529. Обеспечивает базовую защиту от прикосновения пальцами и попадания крупных частиц. При этом сам корпус сохраняет IP66 - дверь не снижает уровень герметичности основного оборудования. Металлические элементы (петли, ригели, замок) обеспечивают прочность и долговечность.

Преимущества

• Высокая жесткость благодаря стальной конструкции толщиной 1,5 мм
• Атмосферостойкое порошковое покрытие устойчиво к царапинам и коррозии
• Замок с двойной бородкой - надежная фиксация, совместим с распространёнными ключами
• Чётко заданные габариты и зазоры позволяют точно рассчитывать расположение внутренних компонентов
• Комплект заземления встроен - не требует самостоятельной прокладки провода

Ограничения применения

• Не подходит для внешней установки - IP21 недостаточен для воздействия осадков или сильной запылённости
• Не допускается установка с рейками R5RD/R5RDMP - возникает механическая интерференция
• Максимальная нагрузка 12 кг - нельзя использовать как опору для тяжёлого оборудования
• Угол открывания ограничен 95° - не позволяет полностью вывести оборудование наружу
• Заземление есть, но без проводов - необходимо самостоятельно проложить соединение с корпусом

Примеры использования

• Щиты управления насосными станциями
• Корпуса частотных преобразователей в цехах
• Распределительные шкафы на конвейерах
• Электронные модули в условиях производственных помещений

Практические советы

• Перед монтажом проверьте глубину корпуса - выберите правильный зазор между монтажной платой и дверью, чтобы она свободно закрывалась
• При использовании в помещениях с повышенной влажностью следите за состоянием замка - периодически смазывайте механизм
• Не используйте дверь как рабочую поверхность - даже при нагрузке 12 кг возможна деформация
• При необходимости замены замка - используйте ключ с двойной бородкой, совместимый с оригиналом
• Проверьте соответствие модели корпуса перед заказом - дверь r5iest106 работает только с сериями ST/STX/STE/STEX/STH
