Дверь внутренняя для навесных корпусов ВхШ 800x600 мм | R5IEST86 DKC ДКС

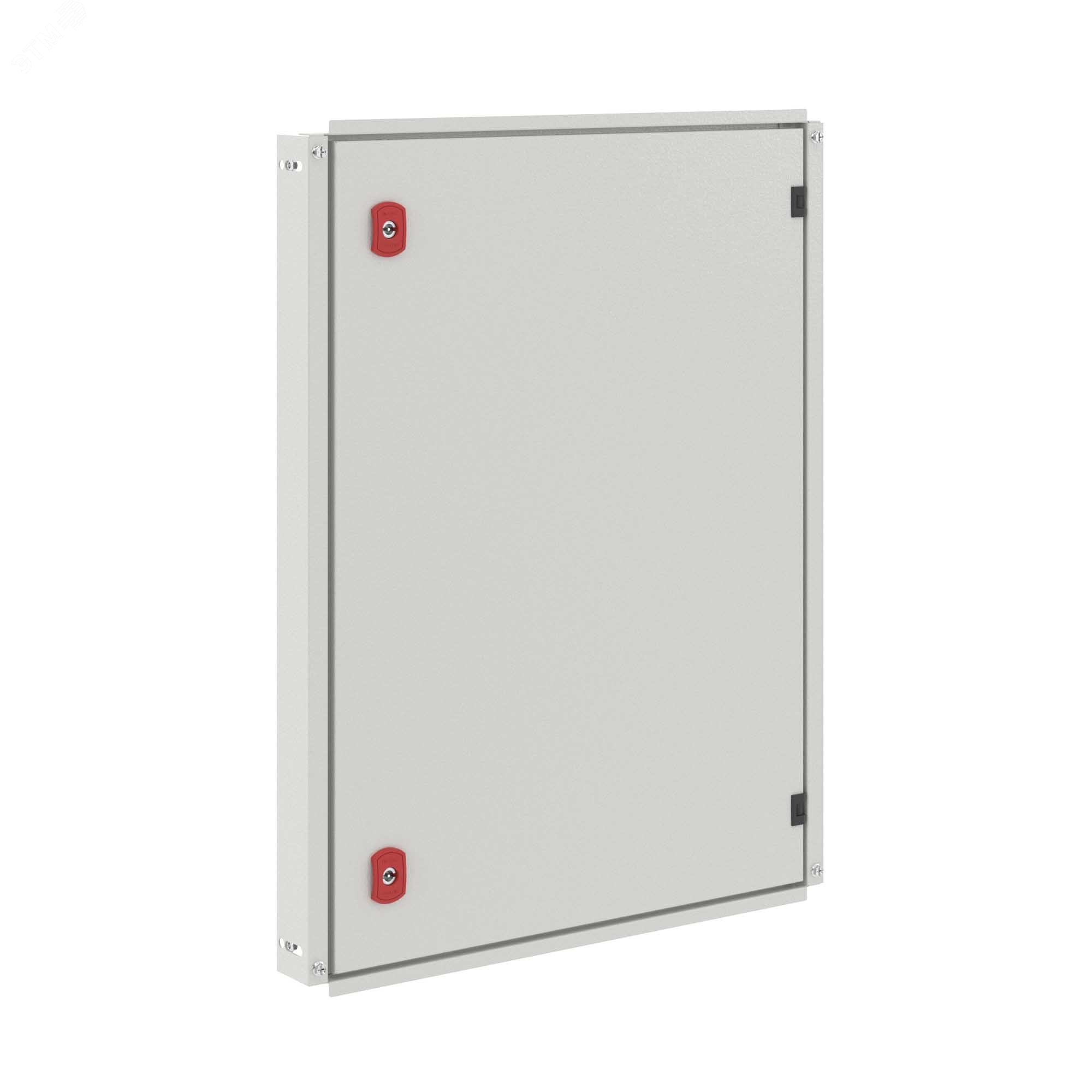

Дверь внутренняя для навесных корпусов ВхШ 800x600 мм от DKC (ДКС), артикул r5iest86, предназначена для герметизации доступа к оборудованию внутри корпусов серий ST/STX/STE/STEX/STH. Она обеспечивает механическую защиту и удобство обслуживания, сохраняя уровень IP66 самого корпуса.

Назначение и область применения

Эта дверь используется исключительно во внутренних модулях навесных корпусов - там, где требуется частый доступ к коммутационным устройствам, автоматике или силовым элементам. Подходит для промышленного оборудования: станков, распределительных щитов, систем управления, конвейеров. Устанавливается только в корпуса серий ST/STX/STE/STEX/STH. Не применяется в открытых помещениях или условиях повышенной влажности вне корпуса.

Технические характеристики

• Габариты: высота 800 мм, ширина 600 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты IP21 - защита от вертикально падающих капель воды и предметов более 12 мм
• Максимальная статическая нагрузка: 12 кг
• Угол открывания: до 95°
• Замок: с личинкой под ключ с двойной бородкой
• Петли и ригели: металлические
• Комплект заземления: есть, без проводов

Совместимость и монтаж

Дверь совместима только с корпусами DKC серии ST/STX/STE/STEX/STH. Для правильной установки важно учитывать расстояние между монтажной платой и задней стенкой двери:

• При глубине корпуса 200 мм - зазор 127–159 мм
• При глубине 250 мм - зазор 177–209 мм
• При глубине 300 мм - зазор 227–259 мм
• При глубине 400 мм - зазор 327–359 мм

Не допускается установка двери в корпусах, оснащённых рейками для бокового монтажа R5RD и R5RDMP - они физически мешают закрыванию.

Комплект поставки: дверь с рамой, две петли, замок с личинкой, комплект заземления (без проводов). Монтаж выполняется саморезами через предварительно подготовленные отверстия в раме.

Безопасность и стандарты

Степень защиты IP21 соответствует требованиям IEC 60529. Обеспечивает базовую защиту от случайного контакта с внутренними элементами и попадания крупных частиц. Несмотря на то что корпус имеет IP66, дверь сама по себе защищает лишь на уровне IP21 - это нормально, так как она является частью системы, а не самостоятельным корпусом.

Преимущества

• Высокая прочность благодаря стальной конструкции толщиной 1,5 мм
• Атмосферостойкое порошковое покрытие устойчиво к царапинам и химическому воздействию
• Надёжный замок с двойной бородкой повышает безопасность доступа
• Фиксированный угол открывания до 95° позволяет легко работать с крупными элементами внутри корпуса
• Встроенный комплект заземления упрощает подключение к системе защитного зануления

Ограничения применения

• Не предназначена для внешнего монтажа или использования вне корпуса
• Не выдерживает ударные нагрузки выше 12 кг - не используйте для крепления тяжёлых элементов на самой двери
• Несовместима с рейками R5RD и R5RDMP - проверьте комплектацию корпуса перед заказом
• IP21 недостаточен для помещений с постоянной влажностью, брызгами или пылевыми выбросами - требуются дополнительные меры защиты

Примеры использования

• Щитовые комнаты на заводах - доступ к автоматическим выключателям и реле
• Линии сборки - контроль и перенастройка PLC-устройств
• Распределительные пункты - техобслуживание счетчиков и преобразователей частоты
• Автоматизированные склады - управление датчиками и исполнительными механизмами

Практические советы

• Перед установкой проверьте глубину корпуса - зазор между платой и дверью должен находиться в указанных пределах, иначе дверь не закроется плотно
• При использовании в пыльных средах регулярно очищайте уплотнители и направляющие петель - даже при IP21 грязь снижает долговечность механизма
• Заземление уже предусмотрено, но необходимо самостоятельно протянуть провод от контактной площадки на двери к общей шине корпуса
• Не используйте смазку на замке - она привлекает пыль и затрудняет работу личинки
• При необходимости замены замка - используйте оригинальную личинку с двойной бородкой, чтобы сохранить совместимость с ключами других дверей этой же серии
