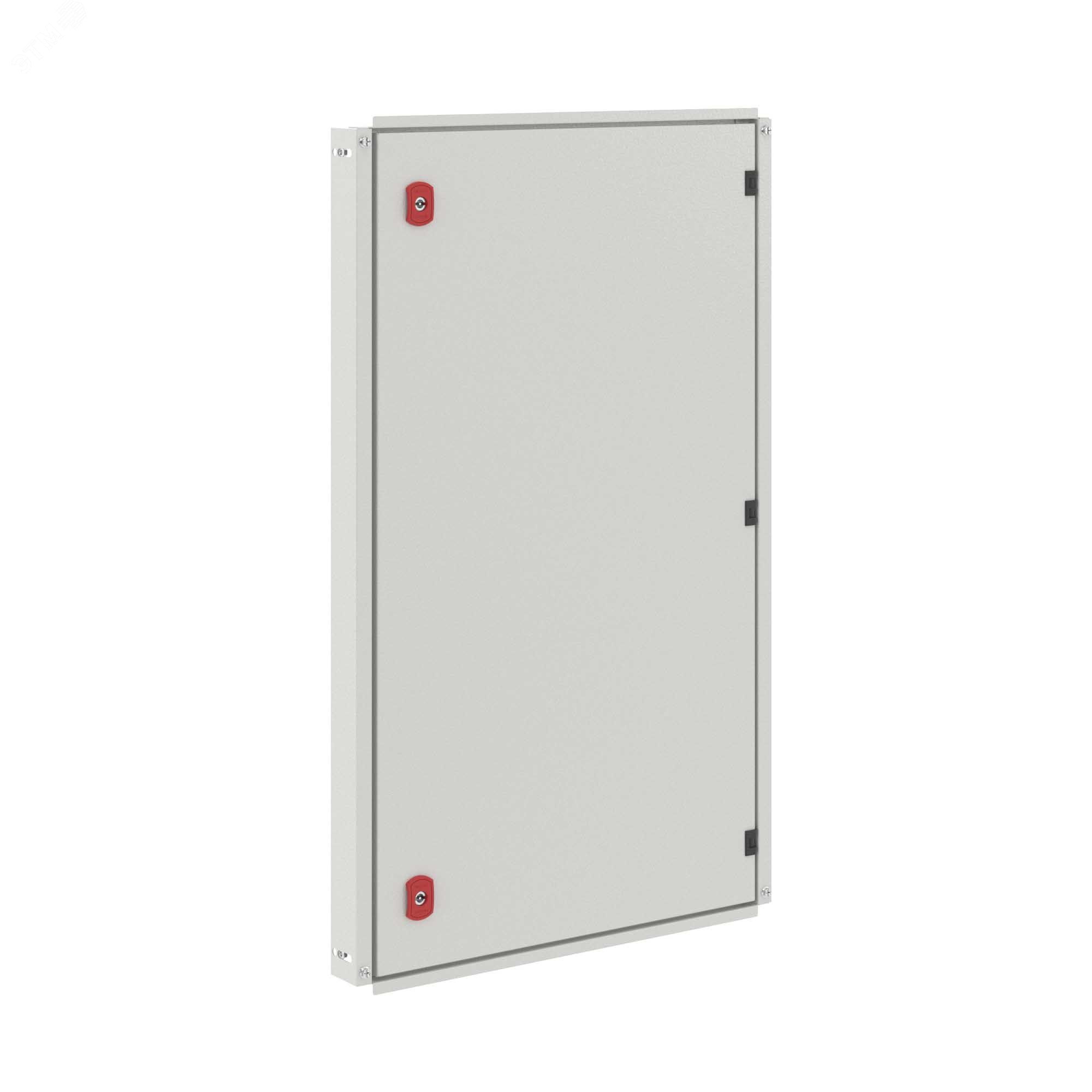

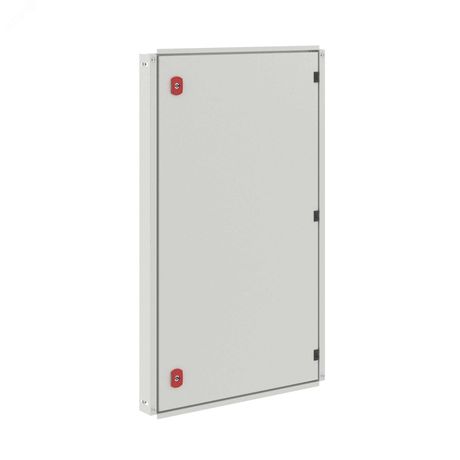

Дверь внутренняя для навесных корпусов ВхШ 1200x600 мм | R5IEST126 DKC ДКС

Дверь внутренняя для навесных корпусов ВхШ 1200x600 мм от DKC (ДКС), артикул r5iest126, предназначена для установки внутри корпусов серий ST/STX/STE/STEX/STH. Она обеспечивает доступ к оборудованию при сохранении степени защиты корпуса IP66, защищает от случайного прикосновения к токоведущим частям и устойчива к механическим воздействиям.

Назначение и область применения

Эта дверь используется исключительно как внутренний элемент корпусов управления и распределения электроэнергией. Её задача - обеспечить безопасный и удобный доступ к модулям, автоматике, коммутационным устройствам внутри шкафа, не нарушая герметичности основного корпуса. Подходит для промышленных объектов, цехов, насосных станций, систем автоматизации, где требуется надёжная защита от пыли и влаги, но при этом необходим регулярный сервисный доступ.

Технические характеристики

• Габариты: высота 1200 мм, ширина 600 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP21 (защита от предметов более 12 мм и вертикальных капель воды)
• Угол открывания: до 95°
• Допустимая статическая нагрузка: до 12 кг
• Расстояние от монтажной платы до двери:
  • при глубине корпуса 200 мм: 127–159 мм
  • при глубине корпуса 300 мм: 227–259 мм
  • при глубине корпуса 400 мм: 327–359 мм
• Замок: с личинкой под ключ с двойной бородкой
• Петли и ригели: металлические

Совместимость и монтаж

Дверь внутренняя для навесных корпусов ВхШ 1200x600 мм совместима только с корпусами серий ST, STX, STE, STEX и STH. Устанавливается на предварительно смонтированную раму внутри корпуса. Крепление осуществляется через встроенные петли и фиксирующие ригели. Комплект поставки включает дверь с рамой, петли, замок с личинкой и комплект заземления (без проводов - заземление выполняется внешними кабелями). Не устанавливается в корпусах, оснащённых рейками для бокового монтажа R5RD и R5RDMP - они мешают закрыванию двери.

Безопасность и стандарты

Дверь соответствует требованиям безопасности для оборудования класса IP21. Хотя сама дверь имеет защиту IP21, она не снижает уровень IP66 самого корпуса, что позволяет использовать её в условиях повышенной запылённости и влажности. Материал и покрытие обеспечивают долговечность даже при постоянном контакте с маслом, химическими испарениями и перепадами температур.

Преимущества

• Высокая жесткость благодаря стальной конструкции толщиной 1,5 мм - не деформируется под нагрузкой
• Порошковое покрытие устойчиво к царапинам, коррозии и выцветанию
• Фиксация замком с двойной бородкой повышает надёжность запирания
• Чётко заданные зазоры между дверью и монтажной платой позволяют точно планировать расположение оборудования
• Комплексная комплектация - всё необходимое для монтажа уже в наличии

Ограничения применения

• Не применяется вне корпусов серий ST/STX/STE/STEX/STH - несовместима с другими типами шкафов
• Не допускается установка в сочетании с рейками R5RD и R5RDMP - возникает механическая интерференция
• Степень защиты двери IP21 не предназначена для открытых помещений или условий с прямым попаданием воды
• Максимальная нагрузка 12 кг - нельзя крепить тяжёлое оборудование прямо на дверь
• Не рассчитана на частые циклы открывания/закрывания свыше 1000 раз в год - возможен износ петель

Примеры использования

• Внутренняя дверь в шкафу управления насосной станцией - доступ к реле, частотникам и клеммам
• Корпус на производстве с контроллером PLC - быстрый доступ для диагностики и программирования
• Щитовая в цеху с высокой запылённостью - защита от пыли, но возможность обслуживания без вскрытия всего корпуса
• Распределительный щит в лаборатории - безопасный доступ к измерительным приборам

Практические советы

• Перед монтажом проверьте глубину корпуса - зазор между дверью и монтажной платой должен соответствовать указанным значениям, чтобы не было контакта с установленными модулями
• При сборке используйте только оригинальные петли и замок из комплекта - сторонние детали могут нарушить герметичность и функциональность
• Заземление двери выполняйте отдельным проводом от корпуса к точке заземления на дверной раме - комплект без проводов требует самостоятельной прокладки
• Не затягивайте болты петель слишком сильно - это может вызвать перекос двери и нарушить плотность прилегания
• При использовании в агрессивной среде периодически проверяйте состояние порошкового покрытия - при повреждениях рекомендуется восстановление специальным составом RAL7035
