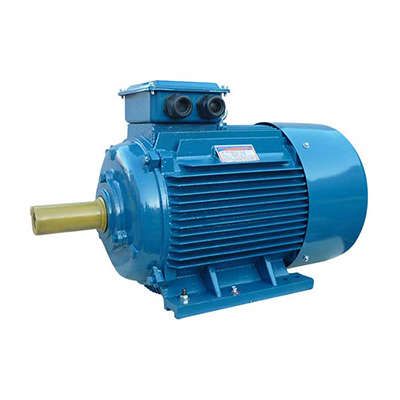

Электродвигатель (5АИ) 200 М2 37,0кВт 3000 об./мин. IM 1001 (лапы) | 01.01.213478 Элком ОРЛАН

Электродвигатель 5АИ 200 М2 37,0кВт 3000 об./мин. IM 1001 (лапы) от ЭЛКОМ - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначен для постоянной работы на насосах, вентиляторах и грузоподъёмном оборудовании. Его компактная лаповая конструкция и степень защиты IP55 обеспечивают надёжную работу в условиях производства.

Назначение и область применения

Электродвигатель 5АИ 200 М2 37,0кВт 3000 об./мин. IM 1001 (лапы) используется там, где требуется стабильная мощность и высокая скорость вращения. Подходит для длительной работы в режиме S1 - то есть без перерывов, при постоянной нагрузке.

• Насосы и системы водоснабжения
• Вентиляционные установки и воздушные компрессоры
• Подъёмники, элеваторы, конвейеры
• Центробежные и поршневые машины

Двигатель совместим со старыми моделями серий А, АИР, 4А, 5А и другими унифицированными аналогами - легко заменяет износившиеся двигатели без переделки монтажа.

Технические характеристики

• Мощность: 37 кВт - обеспечивает достаточную силу для средних и крупных промышленных механизмов
• Напряжение: 380/660 В - работает как в трёхфазной сети 380 В (по схеме «треугольник»), так и в 660 В («звезда»)
• Частота: 50 Гц - рассчитан на стандартную российскую сеть
• Число оборотов: 3000 об/мин - соответствует двухполюсному исполнению, идеально для высокоскоростных устройств
• Ток: 67,9 А - номинальный потребляемый ток при 380 В
• КПД: 91 % - высокий показатель энергоэффективности снижает затраты на электроэнергию
• Коэффициент мощности: 0,87 - хорошее соответствие между активной и реактивной мощностью
• Высота оси вращения: 200 мм - стандартный размер для монтажа на рамы и опоры
• Степень защиты: IP55 - защищён от пыли и струй воды с любого направления
• Исполнение: B3 - лаповое крепление, без фланца
• Монтажное исполнение: IM1001 - точно соответствует лаповой схеме крепления
• Климатическое исполнение: У2 - допустимо использование при температуре от –45 C до +40 C, в помещениях с умеренной влажностью
• Нормативы: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034 - соответствует современным требованиям безопасности и качества

Совместимость и монтаж

Электродвигатель 5АИ 200 М2 37,0кВт 3000 об./мин. IM 1001 (лапы) имеет классическую лаповую конструкцию - четыре отверстия для крепления на основание. Диаметр посадочных отверстий соответствует стандартным размерам для двигателей этой серии.

Для правильного монтажа важно проверить:

• Соответствие размеров лап и расстояний между отверстиями по чертежу оборудования
• Правильное выравнивание вала по отношению к приводному механизму - допуск биения не более 0,05 мм
• Наличие зазора между валом и муфтой - минимум 2–3 мм для теплового расширения

Подключение выполняется через клеммную коробку с возможностью переключения с «звезды» на «треугольник». Для питания от 380 В используйте схему «треугольник», от 660 В - «звезда».

Безопасность и стандарты

Электродвигатель 5АИ 200 М2 37,0кВт 3000 об./мин. IM 1001 (лапы) произведен в соответствии с ГОСТ Р 51689-2000 и международными нормами IEC 60034. Степень защиты IP55 гарантирует безопасную эксплуатацию в запылённых и влажных помещениях. Климатическое исполнение У2 позволяет использовать двигатель в холодных регионах России без дополнительного обогрева.

Преимущества

• Высокий КПД - экономия до 15% электроэнергии по сравнению с менее эффективными моделями
• Закрытая конструкция - долгий срок службы без необходимости частого обслуживания
• Широкая взаимозаменяемость - можно заменить на аналоги АИР, 4А, 5А без изменения креплений
• Устойчивость к колебаниям напряжения - сохраняет работоспособность при +-10% отклонении от номинала
• Возможность доработки под частотное регулирование - позволяет адаптировать под управление ЧРП без замены двигателя

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита Ex
• Не рекомендован для частых пусков (более 6–8 раз в час) - риск перегрева обмотки
• Не следует применять при температурах ниже –45 C или выше +40 C - выход за пределы климатического исполнения У2 снижает надёжность
• Не подходит для работы в агрессивных химических средах - корпус не защищён от кислот и щелочей

Примеры использования

• Насосная станция водоснабжения - привод центробежного насоса на 37 кВт
• Вентиляционный канал в производственном цеху - обеспечение воздухообмена при высокой скорости потока
• Лебёдка для перемещения материалов - постоянная работа с равномерной нагрузкой
• Фрезерный станок с автоматической подачей - точное поддержание 3000 об/мин

Практические советы

• Перед первым запуском проверьте вращение вала - при необходимости поменяйте местами любые две фазы
• Обязательно используйте тепловое реле или терморезисторы для защиты от перегрузки
• При использовании с частотным преобразователем - согласуйте настройки с производителем, чтобы избежать перегрева
• Проверяйте состояние подшипников каждые 1000–1500 часов - смазка должна быть в норме
• При монтаже на вибрирующее основание - используйте демпферные прокладки для продления срока службы
