Электродвигатель (5АИ) 200 L4 45,0кВт 1500 об./мин. IM 1001 (лапы) | 01.01.213645 Элком ОРЛАН

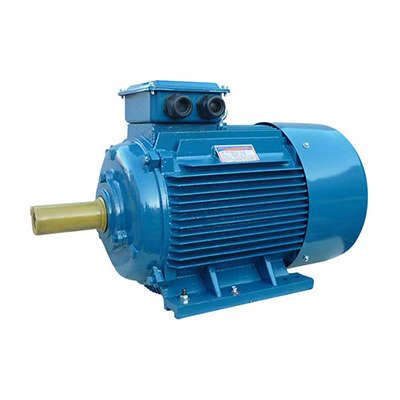

Электродвигатель 5АИ 200 L4 45,0кВт 1500 об./мин. IM 1001 (лапы) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную нагрузку в промышленном оборудовании. Подходит для насосов, вентиляторов и грузоподъёмных систем. Артикул 01.01.213645 соответствует серийному исполнению B3 с лапами.

Назначение и область применения

Электродвигатель 5АИ 200 L4 45,0кВт 1500 об./мин. IM 1001 (лапы) предназначен для длительной работы в промышленных установках, где требуется надёжная и устойчивая механическая мощность. Применяется в системах с постоянной скоростью вращения: насосах, вентиляционных установках, конвейерах, лебёдках, компрессорах и другом грузоподъёмном оборудовании. Универсальное исполнение позволяет заменить двигатели серий А, АИР, 4А, 5А и аналогичные модели.

Технические характеристики

• Мощность: 45 кВт
• Напряжение: 380 / 660 В - возможность подключения звезда/треугольник
• Частота: 50 Гц
• Число фаз: 3
• Частота вращения: 1500 об/мин (при 50 Гц)
• Количество полюсов: 4
• Ток: 83,1 А (при 380 В)
• КПД: 92,5%
• Коэффициент мощности (cos φ): 0,89
• Высота оси вращения: 200 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на лапах, горизонтальная ось
• Монтажное исполнение: IM1001 - то же самое, что B3; указывает на тип крепления
• Климатическое исполнение: У2 - работает при температурах от –45 C до +40 C, умеренно холодный климат
• Рабочий режим: S1 - непрерывный
• Нормативы: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 200 L4 45,0кВт 1500 об./мин. IM 1001 (лапы) совместим со всеми механизмами, рассчитанными на стандартные габариты двигателей серии 5АИ. Крепление осуществляется через четыре лапы с болтовыми отверстиями, соответствующими ГОСТ. Диаметр вала - стандартный для этого класса, проверьте соответствие посадочных размеров муфт, ремней или зубчатых передач. Для подключения используйте клеммную коробку с выводами U1-V1-W1 и U2-V2-W2 - переключение между 380 В (треугольник) и 660 В (звезда) выполняется внутри корпуса.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000 и МЭК 60034. Степень защиты IP55 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Конструкция исключает доступ к токоведущим частям при нормальной эксплуатации. Соответствует требованиям безопасности для оборудования категории III. Наличие термозащиты не предусмотрено - рекомендуется использовать внешние тепловые реле.

Преимущества

• Высокий КПД - 92,5%, снижает потери энергии и себестоимость эксплуатации
• Широкий диапазон рабочих температур - от –45 C до +40 C, подходит для открытых площадок и неотапливаемых цехов
• Закрытый обдуваемый корпус - долговечность в сложных средах
• Взаимозаменяемость с популярными моделями (АИР, 4А, 5А) - упрощает ремонт и замену
• Поддержка доработки для частотного управления - можно адаптировать под ЧРП без замены двигателя

Ограничения применения

• Не предназначен для частого пуска/останова - оптимален для S1 (непрерывный режим); при частых пусках возможен перегрев
• Отсутствует внутренняя термозащита - требует обязательной установки внешнего теплового реле
• Не используется во взрывоопасных зонах - степень защиты IP55 недостаточна для взрывозащиты Ex
• При работе на 660 В необходимо правильно выполнить переключение обмоток - неверное подключение повредит двигатель

Примеры использования

• Центробежный насос в системе водоснабжения промышленного объекта
• Осевой вентилятор в воздуховоде крупного производства
• Лебёдка для перемещения материалов на складе
• Конвейерная лента в пищевой или химической промышленности
• Компрессор для воздушной системы технологического процесса

Практические советы

• Проверьте посадочные размеры лап перед установкой - высота оси 200 мм должна точно совпадать с основанием механизма
• При первом запуске после монтажа убедитесь, что вал свободно проворачивается рукой
• Обязательно установите тепловое реле с настройкой на 83–85 А
• Если планируете использование с частотным преобразователем - сообщите об этом при заказе: возможно потребуется доработка изоляции обмоток
• Не допускайте попадание воды прямо на клеммную коробку - даже при IP55 она чувствительна к направленным струям
• При использовании в зимних условиях - предварительно прогрейте двигатель перед пуском ниже –30 C
