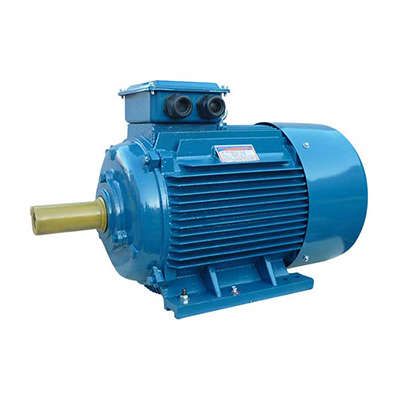

Электродвигатель (5АИ) 200 L6 30,0кВт 1000 об./мин. IM 1001 (лапы) | 01.01.213649 Элком ОРЛАН

Электродвигатель 5АИ 200 L6 30,0кВт 1000 об./мин. IM 1001 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную нагрузку в промышленных системах. Подходит для насосов, вентиляторов и грузоподъёмного оборудования. Артикул 01.01.213649 соответствует серийному исполнению B3 и IP55.

Назначение и область применения

Электродвигатель 5АИ 200 L6 30,0кВт 1000 об./мин. IM 1001 предназначен для длительной работы в стационарных установках с равномерной механической нагрузкой. Применяется там, где требуется надёжный и энергоэффективный привод: в системах водоснабжения, вентиляции, конвейерах, лебёдках, компрессорах и других устройствах с жесткими условиями эксплуатации. Универсальность конструкции позволяет заменить двигатели марок А, АИР, 4А, 5А и аналогичных моделей.

Технические характеристики

• Мощность: 30 кВт
• Напряжение: 380/660 В - возможность подключения звездой или треугольником
• Частота: 50 Гц
• Число фаз: 3
• Частота вращения: 1000 об/мин
• Количество полюсов: 6
• Номинальный ток: 59,6 А
• КПД: 90%
• Коэффициент мощности: 0,85
• Высота оси вращения: 200 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на основание с горизонтальной осью
• Монтажное исполнение: IM1001 - то же самое, что B3; указывает на тип крепления по международным нормам
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C, умеренный климат, сухое помещение
• Режим работы: S1 - непрерывный

Совместимость и монтаж

Электродвигатель 5АИ 200 L6 30,0кВт 1000 об./мин. IM 1001 совместим со стандартными опорами и муфтами для двигателей серии 5АИ. Посадочные размеры соответствуют ГОСТ Р 51689-2000. Для монтажа необходима прочная бетонная или металлическая платформа с точностью выравнивания +-0,1°. Клеммная коробка расположена сверху - доступ к проводам удобен при вертикальном положении двигателя. Обязательно проверьте соответствие диаметра вала (обычно 55 мм для этой модели) и типа соединения с приводом. Возможна доработка для работы с частотным преобразователем - уточните у поставщика наличие усиленной изоляции и термозащиты.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034. Степень защиты IP55 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Нагревостойкая изоляция класса F допускает перегрузки до 110% от номинала без повреждений. Соответствует требованиям безопасности для промышленного электрооборудования.

Преимущества

• Высокий КПД - снижает расход электроэнергии на 10–15% по сравнению с менее эффективными моделями
• Закрытый корпус с IP55 - долговечность в сложных средах (пыль, влага, химические пары)
• Унифицированная конструкция - взаимозаменяемость с популярными сериями (АИР, 4А, 5А)
• Широкий диапазон температур - можно использовать в холодных цехах и на открытых площадках
• Поддержка частотного управления - потенциальная экономия при изменении скорости

Ограничения применения

• Не предназначен для частого пуска/останова - высокие пусковые токи вызывают нагрев и износ
• Не рекомендован для работы в агрессивных химических средах без дополнительной защиты корпуса
• Не используется во взрывоопасных зонах - отсутствует взрывозащита Ex
• При напряжении ниже 340 В возможен перегрев и потеря крутящего момента
• Для работы с частотным преобразователем требуются специальные модификации - базовая версия не имеет усиленной изоляции под высокочастотные импульсы

Примеры использования

• Циркуляционный насос в системе отопления крупного здания
• Вентилятор приточно-вытяжной системы в производственном цехе
• Лебёдка для перемещения материалов на складе
• Компрессор воздушной системы в автосервисе
• Привод конвейерной ленты на пищевом производстве

Практические советы

• При подключении к сети 380 В используйте схему “треугольник”, при 660 В - “звезда”
• Обязательно проверьте правильность фазировки перед первым пуском - неверное чередование фаз приведёт к вращению в противоположную сторону
• При использовании с частотным преобразователем выбирайте модель с пометкой “частотное регулирование” - она имеет усиленную изоляцию и термозащиту
• Регулярно контролируйте температуру корпуса - при работе выше +80C возможно снижение срока службы
• Для продления срока службы смазывайте подшипники каждые 2000–4000 часов в зависимости от условий эксплуатации
