Электродвигатель (5АИ) 200 L4 45,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) | 01.01.213647 Элком ОРЛАН

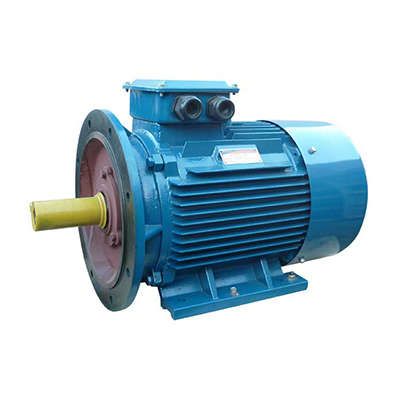

Электродвигатель 5АИ 200 L4 45,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) от ЭЛКОМ - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначен для постоянной нагрузки на насосах, вентиляторах и грузоподъёмном оборудовании. Его комбинированное монтажное исполнение позволяет устанавливать его как на лапах, так и на фланце, что повышает универсальность в монтаже.

Назначение и область применения

Электродвигатель 5АИ 200 L4 45,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) используется в промышленных системах, где требуется надёжная работа в длительном режиме S1. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров и другого оборудования с постоянной механической нагрузкой. Благодаря высокому КПД и защищённому корпусу, он эффективно работает в условиях повышенной запылённости и влажности.

Технические характеристики

• Мощность: 45 кВт
• Напряжение: 380/660 В - возможность подключения звезда/треугольник
• Частота сети: 50 Гц
• Число фаз: 3
• Частота вращения: 1500 об./мин (при 50 Гц)
• Количество полюсов: 4
• КПД: 92,5%
• Номинальный ток: 83,1 А
• Коэффициент мощности (cos φ): 0,89
• Высота оси вращения: 200 мм
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Исполнение: B35 - комбинированное (лапы + фланец)
• Монтажное исполнение: IM2001 - аналогично B35
• Климатическое исполнение: У2 - для умеренного климата, с возможностью эксплуатации при температуре от –45 C до +40 C
• Нормативный документ: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 200 L4 45,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) совместим со стандартными опорами и муфтами для двигателей серии 5АИ. Комбинированный тип монтажа (лапы + фланец) даёт два варианта установки:

• На лапах - для жесткой фиксации на плите или раме;
• На фланце - для прямого крепления к насосу, вентилятору или редуктору через фланцевый патрубок.

Посадочные размеры соответствуют ГОСТ, поэтому замена на аналогичные модели (например, АИР, 4А, 5А) возможна без переделки основания. Диаметр вала - стандартный для этой серии; проверьте соответствие по чертежу перед сборкой.

Безопасность и стандарты

Электродвигатель 5АИ 200 L4 45,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) соответствует требованиям ГОСТ Р 51689-2000 и международным нормам МЭК 60034. Степень защиты IP55 обеспечивает безопасную работу в помещениях с повышенной влажностью и пылью. Конструкция исключает доступ к токоведущим частям при работе. Для обслуживания необходимо отключить питание и соблюдать правила электроустановок.

Преимущества

• Высокий КПД - снижает энергопотребление и тепловую нагрузку на систему.
• Комбинированное исполнение - удобство монтажа без необходимости менять крепёжные элементы.
• Широкий диапазон температур - можно использовать в холодных цехах и на открытых площадках зимой.
• Закрытая конструкция - долгий срок службы даже в сложных условиях.
• Поддержка частотного регулирования - возможно модифицировать для управления скорости вращения через преобразователь частоты (дополнительно заказывается доработка).

Ограничения применения

• Не предназначен для кратковременных режимов (S2–S6); при перегрузках возможен перегрев.
• Не рекомендован для взрывоопасных сред - отсутствует взрывозащита (Ex).
• При напряжении ниже 380 В или выше 660 В возможны отказы или снижение мощности.
• Не следует применять в средах с агрессивными химическими веществами - корпус не имеет специального покрытия против коррозии.

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения.
• Осевые и радиальные вентиляторы в промышленных воздуховодах.
• Лебёдки и подъёмники на складах и производствах.
• Конвейеры на пищевых и металлургических предприятиях.
• Компрессоры для воздушных сетей.

Практические советы

• При подключении к сети 380 В используйте схему “треугольник”, при 660 В - “звезда”.
• Обязательно проверьте выступ вала и диаметр посадочного места перед установкой на привод.
• Для частотного регулирования запросите доработку двигателя - стандартная версия не рассчитана на широкий диапазон частот без усиления изоляции и балансировки.
• При монтаже на фланце используйте герметизирующие прокладки, чтобы предотвратить попадание влаги в соединение.
• Регулярно контролируйте нагрев корпуса - при температуре выше 90 C проверьте вентиляцию и нагрузку.
• Электродвигатель 5АИ 200 L4 45,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) от ЭЛКОМ - один из самых распространённых в России, легко найти запчасти и сервис.
