Профиль С-образный двойной 41х21, L300, толщ. 2.5 мм | BPD2103 DKC ДКС

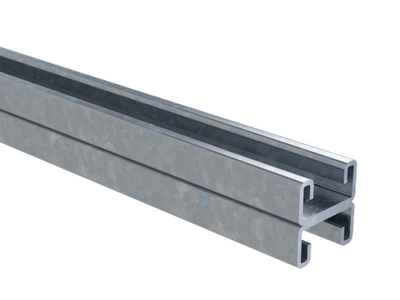

Профиль С-образный двойной 41х21 мм, длина 300 мм, толщина 2.5 мм от DKC (ДКС) - это жёсткий металлический элемент из оцинкованной стали, предназначенный для сборки несущих конструкций в системах крепления оборудования, освещения и кабельных трасс. Артикул bpd2103 входит в серию B5 Combitech и обеспечивает надёжную фиксацию за счёт перфорации и возможности отламывания.

Назначение и область применения

Профиль С-образный двойной 41х21 мм, длина 300 мм, толщина 2.5 мм используется для создания прочных опорных конструкций в промышленной автоматизации, энергетике и объектах коммерческой недвижимости. Он применяется как основание для крепления консолей ВВН-60, ВВН-70, BBD-21, ВВР-21/41, а также в качестве подвеса для лотков, светильников и других устройств на шпильках. Подходит для формирования вертикальных и горизонтальных кабеленесущих трасс.

Технические характеристики

• Тип профиля: двойной С-профиль (два С-образных канала, соединённых спина к спине)
• Габариты: 41 мм × 21 мм (высота × глубина)
• Длина: 300 мм
• Толщина стенки: 2.5 мм
• Материал: оцинкованная сталь - устойчив к коррозии
• Покрытие: цинковое, соответствует требованиям ГОСТ 14918
• Ширина внутреннего слота: 22 мм - позволяет использовать крепёж с головкой до этого размера
• Перфорация: задняя поверхность имеет ряд отверстий для крепления болтами или саморезами
• Возможность отламывания: да - можно отрезать нужную длину без резки, используя заводские насечки
• Наличие зубьев: да - обеспечивают дополнительное сцепление с крепёжными элементами
• Огнестойкость: материал не поддерживает горение, соответствует классу негорючести
• Цвет: серый

Совместимость и монтаж

Профиль С-образный двойной 41х21 мм совместим с крепёжными элементами серии B5 Combitech: консолями ВВН-60, ВВН-70, BBD-21, ВВР-21/41. Для установки используются шпильки M6–M8, которые проходят через перфорированные отверстия. Отломить лишнюю часть можно вручную - достаточно приложить усилие по линии насечки. Установка выполняется на потолочные или стеновые крепления, предварительно просверливаемые под шпильки. Каждый профиль рассчитан на равномерную нагрузку до 15 кг на метр при правильном распределении точек крепления.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, соответствует нормам безопасности для промышленного оборудования. Материал не выделяет токсичных веществ при нагреве, что подтверждает огнестойкость. Профиль не требует специальной защиты при монтаже, однако рекомендуется соблюдать правила работы с острыми кромками после отламывания.

Преимущества

• Высокая жёсткость благодаря двойному профилю - снижает прогиб при нагрузке
• Удобство монтажа: возможность отламывания исключает необходимость в электроинструменте
• Перфорация и зубья обеспечивают надёжное крепление без проскальзывания
• Оцинкованное покрытие продлевает срок службы даже во влажных средах
• Совместимость с широким спектром компонентов серии B5 Combitech

Ограничения применения

• Не предназначен для внешней установки без дополнительной защиты от атмосферных воздействий
• Не следует использовать в условиях постоянного механического удара или вибрации выше допустимых уровней
• Отламываемая часть теряет целостность - нельзя повторно использовать отрезанный фрагмент
• Подходит только для крепления с использованием шпилек или болтов, не является самостоятельным несущим элементом без дополнительных деталей

Примеры использования

• Фиксация светильников на потолке в офисах и производственных помещениях
• Монтаж кабельных лотков в серверных и распределительных щитовых
• Создание рам для конвейерных систем с применением консолей ВВН-70
• Установка панелей управления и аппаратуры на стенах в промышленных зонах

Практические советы

• При отламывании профиля используйте плоскогубцы - так будет легче контролировать процесс и избежать деформации
• Проверьте посадочный диаметр шпилек перед монтажом - они должны свободно проходить через перфорацию, но не иметь люфта более 1 мм
• Для увеличения жёсткости системы можно соединять несколько профилей встык, закрепив их между собой хомутами
• После отламывания удалите острые кромки напильником - это повысит безопасность при работе рядом с проводами
• Артикул bpd2103 идеально сочетается с другими элементами серии B5 Combitech - выбирайте всю систему из одной линейки для максимальной совместимости
