Профиль С-образный двойной 41х41, L600, толщ.2,5 мм, горячеоцинкованный | BPD4106HDZ DKC ДКС

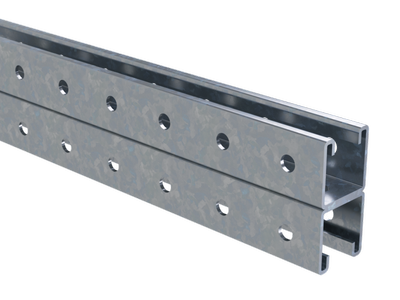

Профиль С-образный двойной 41х41, длина 600 мм, толщина 2,5 мм, горячеоцинкованный от бренда DKC (ДКС) - жёсткий металлический элемент для сборки несущих конструкций в электроустановках, системах кабельного монтажа и подвесного оборудования. Артикул bpd4106hdz из серии B5 Combitech предназначен для надёжного крепления нагрузок в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Этот профиль используется там, где нужна прочная, устойчивая к деформации основа для крепления оборудования. Он применяется как базовый элемент для установки:

• консолей ВВН-60, ВВН-70, BBD-21, ВВР-21/41;
• подвесов для светильников и других приборов на шпильках;
• лотков и кабеленесущих трасс;
• элементов распределительных щитов и корпусов.

Двойная С-образная форма обеспечивает повышенную жёсткость и равномерное распределение нагрузки. Подходит для внутренних помещений и открытых зон с высокой влажностью - например, в цехах, на элеваторах, в теплицах, на объектах пищевой и химической промышленности.

Технические характеристики

• Форма: два С-профиля 41×41 мм, соединённых “спина к спине” - образуют U-образный канал внутри.
• Длина: 600 мм - стандартная длина для удобного монтажа и резки.
• Толщина стенки: 2,5 мм - обеспечивает достаточную механическую прочность для нагрузок до 80–100 кг на метр.
• Материал: сталь оцинкованная с гальванопокрытием методом горячего погружения - защищает от коррозии даже при постоянном контакте с влагой.
• Зубья: есть - позволяют фиксировать крепёж и детали без сверления, просто вдавливая их в профиль.
• Перфорация: с трёх сторон - даёт возможность крепить оборудование сбоку, сверху и снизу без дополнительных отверстий.
• Ширина слота: 22 мм - оптимальна для совместимости с крепёжными элементами серии B5 Combitech.
• Возможность отламывания: да - можно отрезать профиль до нужной длины без специального инструмента, используя плоскогубцы или ножницы по металлу.
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности для электромонтажа.
• Цвет: серый - единый цветовой стандарт для всей серии B5 Combitech.

Совместимость и монтаж

Профиль совместим с крепёжными элементами серии B5 Combitech: болты, гайки, кронштейны и фиксаторы с шириной зацепа 22 мм. Для монтажа используются:

• шпильки M6–M8 - для подвеса к потолку или стене;
• крепёж с захватом в слот - для быстрой фиксации без сверления;
• монтажные планки и переходники B5 - для соединения с другими элементами системы.

Устанавливается на предварительно закреплённые шпильки или анкерные болты. Отломать лишнюю часть можно вручную - линия отламывания уже подготовлена. После отламывания острые края требуют обработки (например, напильником) для безопасности.

Безопасность и стандарты

Изделие изготовлено из стали, соответствующей ГОСТ 14918 и ГОСТ 12004. Горячее цинкование соответствует ISO 1461. Огнестойкость подтверждена испытаниями на соответствие нормам пожарной безопасности для электротехнических конструкций. Материал не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая жёсткость благодаря двойному профилю - меньше прогиба под нагрузкой.
• Горячее цинкование - долговечнее холодного, особенно в сырых помещениях.
• Перфорация с трёх сторон - позволяет крепить оборудование в любом направлении без дополнительных операций.
• Возможность отламывания - экономит время на резке и снижает потребность в инструменте.
• Система B5 Combitech - унифицированные компоненты, легко заменяемые и комбинируемые.

Ограничения применения

• Не рекомендован для внешней эксплуатации под прямыми осадками - хотя цинк защищает, длительный контакт с водой может вызвать белый налёт (цветение цинка), что не влияет на прочность, но портит вид.
• Не следует использовать как несущий элемент для веса более 100 кг на один профиль - требуется усиление или параллельное использование нескольких профилей.
• Отломанные края остаются острыми - необходима последующая обработка для защиты персонала.
• Не подходит для монтажа в местах с воздействием открытого огня или температур выше +300 C - металл сохраняет форму, но цинковое покрытие разрушается.

Примеры использования

• Подвес светильника на шпильке в цеху с высокой влажностью - профиль не ржавеет, крепится через перфорацию.
• Кабеленесущая трасса в пищевом производстве - оцинкованная поверхность легко моется, не впитывает грязь.
• Каркас для распределительного щита в подвале - профиль отламывается под нужный размер, монтируется без сверления.
• Конструкция для крепления ВВН-70 в автоматизированной линии - сочетание с зубчатыми фиксаторами исключает люфт.

Практические советы

• Выбирая длину - учтите, что 600 мм - максимальная, но профиль можно отломать до любой меньшей длины. Линия отламывания расположена каждые 50 мм.
• Для точного отламывания сделайте насечку ножницами по металлу вдоль линии - так получится ровный край.
• При использовании с шпильками - проверьте, чтобы диаметр шпильки не превышал 8 мм; иначе она не войдёт в слот 22 мм.
• При сборке системы - начинайте с фиксации профиля, потом вставляйте крепёж. Это ускоряет процесс и снижает риск перекоса.
• Храните в сухом месте - даже оцинкованная сталь может окисляться при длительном контакте с конденсатом.
