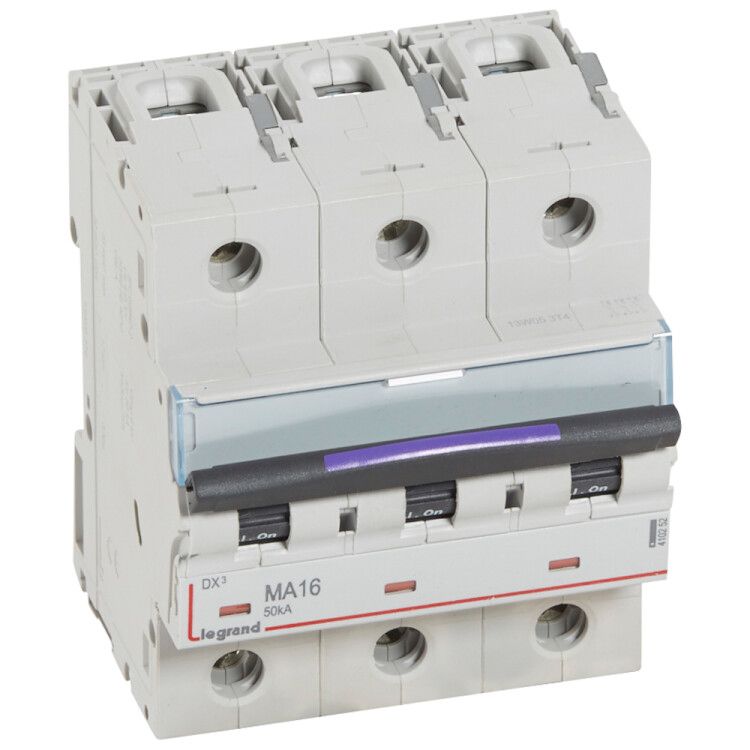

Выключатель автоматический трехполюсный DX3 16А MA 50кА (4,5 мод) | 410252 Legrand

Автоматический выключатель Legrand DX3 MA - трёхполюсное устройство на 16 А с отключающей способностью 50 кА, предназначенное для защиты электрических цепей в бытовых и промышленных установках. Устройство устанавливается на DIN-рейку и соответствует международным стандартам надёжности.

Назначение и область применения

Выключатель автоматический модульный 3-полюсный 16А 50кА DX3 MA защищает электрооборудование от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах жилых домов, офисов, производственных линий и объектов инфраструктуры. Применяется там, где требуется одновременная коммутация трёх фаз - например, для питания трёхфазных двигателей, нагревательных элементов или оборудования с высокой пусковой нагрузкой.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может безопасно проводить без срабатывания.
• Количество полюсов: 3 - обеспечивает отключение всех трёх фаз одновременно при аварии.
• Номинальная отключающая способность: 50 кА - способность гасить дугу при крупном КЗ, что важно для сетей с высокой мощностью короткого замыкания.
• Номинальное напряжение: 400 В переменного тока - рассчитан на работу в трёхфазной сети 380–400 В.
• Характеристика срабатывания: MA - магнитная защита только, без тепловой. Отключает только при коротком замыкании, не реагирует на длительную перегрузку. Для защиты от перегрузок нужен внешний термический аппарат или совмещённый с другим устройством.
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при рабочих напряжениях до 400 В.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не от пыли и воды. Применяется только внутри закрытых щитов.
• Поперечное сечение провода: 1.5 – 50 мм2 - позволяет подключать медные провода от маломощных цепей до силовых кабелей.
• Количество модулей DIN: 4.5 - занимает 4.5 стандартных модуля на рейке (≈81 мм шириной).
• Рабочая температура: от -25C до +70C - допустимый диапазон для помещений с контролируемым микроклиматом.
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в помещениях с умеренным и холодным климатом, без воздействия осадков и прямого солнца.
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения, таким как молнии или коммутационные броски.
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран мира.
• Стандарт: МЭК 60898-1 - соответствие международному требованию для автоматических выключателей в бытовых и аналогичных условиях.
• Класс токоограничения: 0 - не имеет функции активного токоограничения; время отключения зависит от величины тока КЗ.
• Категория перенапряжения: 0 - не рекомендован для установки в местах с высокими переходными процессами (например, рядом с большим оборудованием); требует дополнительной защиты.

Совместимость и монтаж

Выключатель DX3 MA монтируется на стандартную DIN-рейку типа TS35. Ширина устройства - 4.5 модуля, глубина монтажа - 47 мм, что позволяет разместить его даже в компактных щитах. Подключение осуществляется через зажимы, поддерживающие провода сечением от 1.5 до 50 мм2. Обязательно соблюдать момент затяжки - не переусердствовать, чтобы не повредить контакты. Устройство не имеет встроенной механической блокировки, поэтому при необходимости параллельного управления несколькими выключателями следует использовать специальные перемычки или рукоятки.

Безопасность и стандарты

Выключатель автоматический 3-полюсный DX3 MA сертифицирован по МЭК 60898-1 и соответствует требованиям безопасности для бытовых и промышленных систем. Степень защиты IP20 исключает доступ к токоведущим частям при нормальном использовании, но не защищает от попадания пыли или влаги - применение возможно только во внутренних шкафах. Наличие класса токоограничения 0 означает, что устройство не снижает энергию КЗ, поэтому необходимо выбирать его с учётом возможной мощности короткого замыкания на входе в щит.

Ограничения применения

• Не применяется для защиты от перегрузок - характеристика MA не содержит теплового расцепителя. Для этого требуется установка отдельного теплового автомата или использование устройства с характеристикой C, D, B.
• Не подходит для открытых площадок, улиц, сырых помещений - степень защиты IP20 не предохраняет от влаги и пыли.
• Не рекомендуется для установки в зонах с высоким уровнем электромагнитных помех или частыми импульсными перенапряжениями - категория перенапряжения 0 не обеспечивает достаточную устойчивость.
• Не используется в цепях постоянного тока - работает только с переменным током 50/60 Гц.

Преимущества

• Высокая отключающая способность (50 кА) делает его подходящим для современных промышленных и коммунальных сетей с большой мощностью КЗ.
• Широкий диапазон сечения проводов (1.5–50 мм2) упрощает подбор и снижает необходимость в переходниках.
• Совместимость со всей серией DX3 - легко заменить или дополнить другими устройствами этой же линейки (розетки, УЗО, контакторы).
• Надёжная конструкция от Legrand - проверенные материалы и технология сборки обеспечивают долгую службу даже при частых срабатываниях.

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения - отключение при КЗ, но с обязательным внешним тепловым реле для защиты от перегрузки.
• Распределительный щит торгового центра - коммутация фаз для группы светильников и кондиционеров.
• Цеховая линия с печью или сварочным аппаратом - обеспечение быстрого отключения при пробое изоляции.

Практические советы

• Если вам нужна защита и от перегрузок, используйте выключатель с характеристикой C или D вместо MA. MA - это только защита от КЗ.
• Проверьте расчетную мощность КЗ на вашем участке сети - если она выше 50 кА, этот выключатель недостаточно мощный.
• При монтаже в плотном щите убедитесь, что глубина 47 мм не препятствует закрыванию крышки.
• Для удобства обслуживания можно использовать сигнализатор положения (дополнительно) - он покажет, что выключатель сработал.
• Legrand DX3 MA - часть единой системы. Выбирайте другие элементы из серии DX3 для единообразия, совместимости и эстетики.
