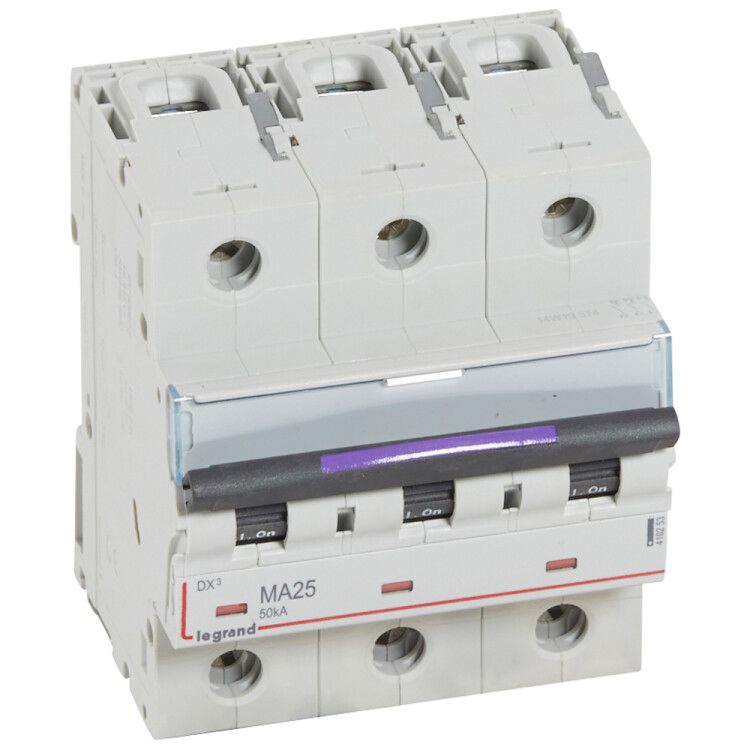

Выключатель автоматический трехполюсный DX3 25А MA 50кА (4,5 мод) | 410253 Legrand

Автоматический выключатель Legrand DX3 MA - трёхполюсное устройство на 25 А с отключающей способностью 50 кА, предназначенное для защиты электрических цепей в бытовых и промышленных установках. Устройство устанавливается на DIN-рейку и соответствует международным стандартам надёжности.

Назначение и область применения

Выключатель автоматический модульный 3-полюсный 25А 50кА DX3 MA защищает электрические сети от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах жилых домов, офисов, производственных линий и объектов инфраструктуры. Применяется там, где требуется защита трёх фаз одновременно - например, для питания двигателей, нагревательного оборудования или групповой нагрузки.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 400 В переменного тока - рабочее напряжение для трёхфазной сети;
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Характеристика срабатывания: MA - магнитная защита от КЗ без тепловой задержки; не реагирует на кратковременные перегрузки, только на высокие токи КЗ;
• Количество полюсов: 3 - все три фазы отключаются одновременно при аварии;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - подходит только для внутренней установки в закрытых щитах;
• Поперечное сечение провода: 1,5–50 мм2 - совместим с медными проводниками любого распространённого сечения;
• Частота: 50–60 Гц - работает в сетях России и большинства стран мира;
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию при температуре от –25C до +70C, в условиях повышенной влажности и запылённости;
• Количество модулей DIN: 4,5 - занимает 4,5 стандартных модуля на рейке (≈81 мм);
• Глубина монтажа: 47 мм - требует достаточного места внутри шкафа;
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения;
• Категория перенапряжения: 0 - не предназначено для защиты от грозовых перенапряжений;
• Класс токоограничения: 0 - время отключения не менее 10 мс, не обеспечивает быстрое ограничение тока КЗ;
• Стандарт: МЭК 60898-1 - соответствие международному нормативу для автоматических выключателей в бытовых и аналогичных условиях.

Совместимость и монтаж

Выключатель автоматический DX3 MA монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть корпус на направляющих. Провода подключаются зажимами с усилием, указанным в руководстве - рекомендуется использовать наконечники для многожильных проводов сечением более 10 мм2. Устройство совместимо со всеми элементами серии DX3: дифференциальными автоматами, контакторами и блокировками. Обеспечьте доступ к рычагу управления для ручного включения/выключения. Не устанавливайте в открытых помещениях или местах с воздействием воды, масла, химикатов - степень защиты IP20 не позволяет этого.

Безопасность и стандарты

Выключатель автоматический 3-полюсный 25А 50кА DX3 MA сертифицирован по МЭК 60898-1 и соответствует требованиям безопасности для электроустановок до 1000 В. Наличие класса токоограничения 0 и категории перенапряжения 0 означает, что он не предназначен для работы в условиях высоких импульсных перенапряжений - для таких задач необходимы дополнительные устройства защиты (например, разрядники или Surge Protection Devices).

Преимущества

• Высокая отключающая способность (50 кА) - обеспечивает надёжную защиту даже в промышленных сетях с большой мощностью;
• Широкий диапазон сечений проводов (1,5–50 мм2) - универсальное решение для различных типов кабелей;
• Климатическое исполнение УХЛ4 - устойчив к экстремальным температурам, подходит для холодных и жарких помещений;
• Совместимость с серией DX3 - легко интегрируется в уже установленные щиты с другими элементами Legrand;
• Простая и надёжная механика - долгий срок службы при правильном монтаже.

Ограничения применения

• Не применяется в системах с постоянным током (DC) - только для переменного тока (AC);
• Не подходит для установки вне закрытых щитов - IP20 не защищает от пыли и влаги;
• Не обеспечивает защиту от утечек тока - для этого нужен дифавтомат или УЗО;
• Характеристика MA не защищает от длительных перегрузок - если требуется термическая защита, выбирайте B/C/D-характеристики;
• Не рассчитан на защиту от грозовых импульсов - необходимо применять внешние SPD.

Примеры использования

• Защита трёхфазного двигателя насоса на производстве;
• Распределение энергии в щите торгового центра;
• Подключение группы освещения и розеток в административном здании;
• Щитовая защита конвейерной линии с несколькими приводами;
• Объединённая защита нескольких однофазных потребителей через трёхфазный ввод.

Практические советы

• При выборе автомата убедитесь, что расчетный ток нагрузки не превышает 25 А - лучше иметь запас 10–20%;
• Для многожильных проводов используйте наконечники типа НШВИ - это предотвращает ослабление контакта;
• Проверяйте плотность затяжки зажимов - недостаточно затянутый контакт вызывает перегрев;
• Если в цепи есть частотные преобразователи или светодиодные драйверы - учтите возможные броски тока, которые могут ложно сработать MA-характеристику;
• Для сложных систем рекомендуется сочетать этот автомат с УЗО и SPD - DX3 MA сам по себе не является комплексным решением.
