Выключатель автоматический трехполюсный DX3 40А MA 50кА (4,5 мод) | 410254 Legrand

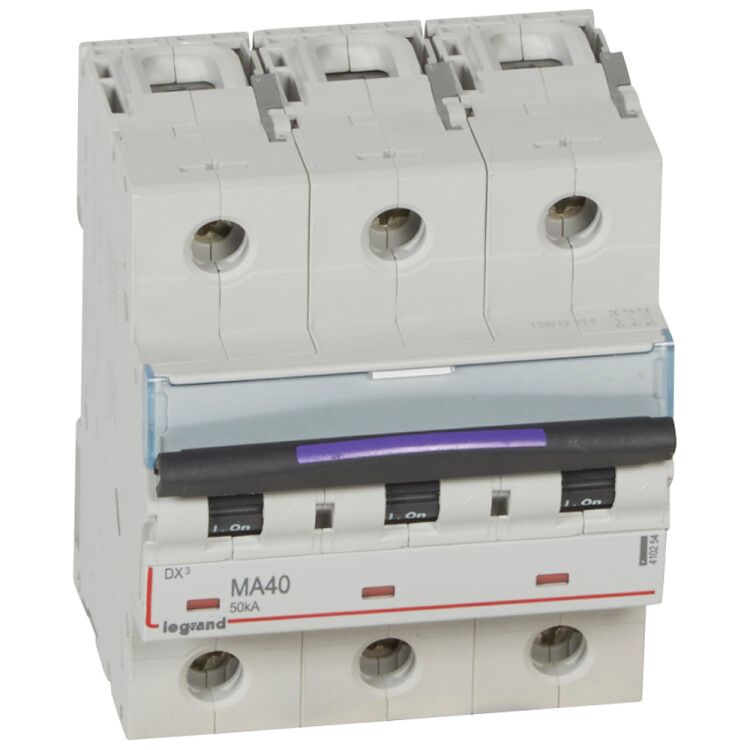

Автоматический выключатель Legrand DX3 MA - трёхполюсное устройство на 40 А с отключающей способностью 50 кА, предназначенное для защиты электрических цепей в бытовых и промышленных установках. Устройство устанавливается на DIN-рейку и соответствует международным стандартам надёжности.

Назначение и область применения

Выключатель автоматический модульный 3-полюсный 40А 50кА DX3 MA защищает электрооборудование от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах жилых домов, офисов, производственных линий и объектов инфраструктуры. Применяется там, где требуется защита трёх фаз одновременно - например, для двигателей, нагревательных систем, групп розеток и силового оборудования.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Количество полюсов: 3 - защита всех трёх фаз переменного тока.
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до 50 тысяч ампер.
• Номинальное напряжение: 400 В (переменный ток AC), рабочее напряжение изоляции - 500 В.
• Характеристика срабатывания: MA - магнитная защита от КЗ без тепловой задержки; не имеет термического расцепителя, используется исключительно для защиты от сверхтоков короткого замыкания.
• Поперечное сечение провода: 1,5–50 мм2 - совместим с медными проводниками этого диапазона.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги.
• Количество модулей DIN: 4,5 - занимает 4,5 стандартных модуля на рейке (≈ 81 мм шириной).
• Рабочая температура: от –25 C до +70 C - допустимый диапазон для помещений с умеренным климатом.
• Частота: 50–60 Гц - работает в сетях стандарта Европы и России.
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения.
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в закрытых помещениях с умеренной влажностью и колебаниями температур.
• Глубина монтажа: 47 мм - требуемое пространство внутри шкафа для правильной установки.
• Нормативный документ: МЭК 60898-1 - соответствие европейскому стандарту для автоматических выключателей в бытовых и аналогичных условиях.

Совместимость и монтаж

Выключатель автоматический модульный 3-полюсный 40А 50кА DX3 MA монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы, рассчитанные на провода сечением от 1,5 до 50 мм2. Обязательно соблюдайте плотность затяжки контактов - недостаточно затянутые соединения вызывают перегрев, слишком сильная затяжка - деформацию зажима. Установка возможна только в сухих, хорошо вентилируемых щитах. Нельзя использовать в открытых или влажных местах из-за степени защиты IP20.

Безопасность и стандарты

Выключатель DX3 MA соответствует требованиям МЭК 60898-1 и имеет класс токоограничения 0 - обеспечивает минимальное ограничение тока при КЗ. Категория перенапряжения 0 указывает на применение в устройствах низкого уровня защиты от импульсных перенапряжений. Это значит, что для защиты от грозовых импульсов необходимо дополнительно устанавливать УЗИП (устройства защиты от импульсных перенапряжений).

Преимущества

• Высокая отключающая способность (50 кА) позволяет использовать устройство даже в промышленных сетях с высокими токами КЗ.
• Компактная конструкция (4,5 модуля) экономит место в щите.
• Широкий диапазон сечений проводов (1,5–50 мм2) снижает необходимость в переходниках.
• Серия DX3 от Legrand известна долговечностью и точностью срабатывания.
• Поддержка дополнительной комплектации - можно установить блоки сигнализации, расцепители, дугогашение.

Ограничения применения

• Не применяется как самостоятельное устройство защиты от перегрузок - характер срабатывания MA предполагает только мгновенное отключение при КЗ, без защиты от длительной перегрузки.
• Не подходит для установки вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги.
• Не рекомендован для цепей с постоянным током (DC) - только для переменного тока 50/60 Гц.
• Не является УЗО - не реагирует на токи утечки. Для защиты людей нужен отдельный дифференциальный автомат или УЗО.

Примеры использования

• Защита трёхфазного двигателя насоса на производстве.
• Отключение группы мощных нагревателей в промышленном оборудовании.
• Щитовая защита ввода в многоквартирный дом, когда требуется отключить все три фазы при аварии.
• Комбинированный щит: этот выключатель используется вместе с УЗО и автоматами на 16–25 А для защиты отдельных линий.

Практические советы

• Выбирая выключатель автоматический модульный 3-полюсный 40А 50кА DX3 MA, проверьте, что ваша сеть может развивать ток КЗ менее 50 кА - иначе устройство будет работать в режиме перегрузки.
• Если вам нужна защита и от перегрузки, используйте автомат с характеристикой C или D вместо MA.
• При сборке щита учтите глубину монтажа - 47 мм. Убедитесь, что за рейкой достаточно места для проводов и других элементов.
• Для удобства обслуживания рекомендуется помечать каждый полюс маркером - особенно при использовании в сложных схемах.
• Legrand DX3 MA совместим с другими изделиями серии DX3 - можно легко заменить или дополнить другим модулем того же бренда.
