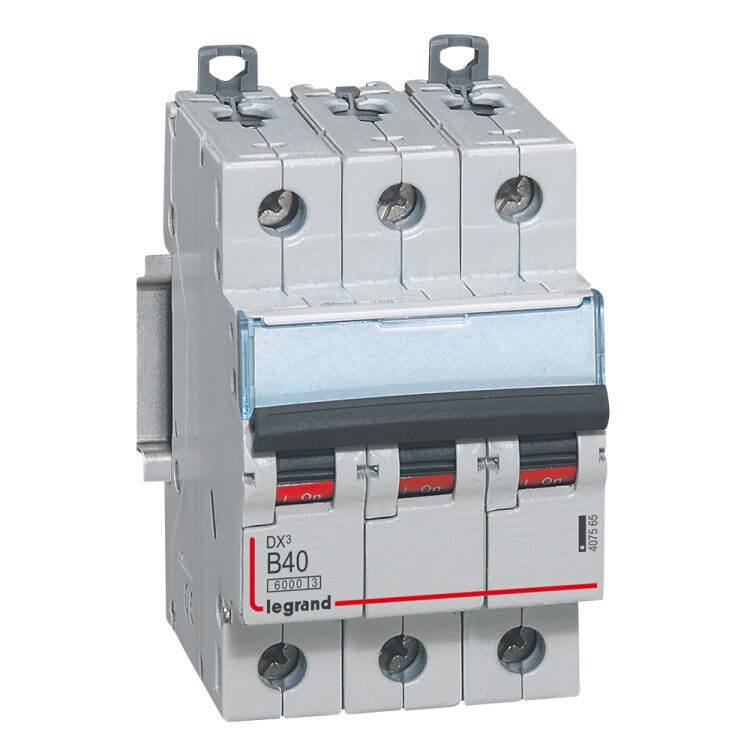

Выключатель автоматический модульный 3п B 40А 10кА DX3 6000 3мод. 400В Leg 407565 Legrand

Автоматический выключатель Legrand DX3 с артикулом 407565 - трёхполюсный коммутационный аппарат на 40 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит как для бытовых, так и для промышленных систем переменного тока с напряжением до 400 В.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для безопасного включения, отключения и защиты электрических цепей. Он предотвращает повреждение оборудования и снижает риск возгорания при перегрузках или коротких замыканиях. Применяется в распределительных щитах жилых домов, офисов, производственных линий, насосных станций и других объектов с сетями переменного тока 400 В.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляция рассчитана на 500 В
• Отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным запуском (освещение, бытовые приборы)
• Род тока: переменный (AC), частота 50–60 Гц
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +70 C, допустимо применение в неотапливаемых помещениях
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Количество модулей DIN: 3 - занимает три стандартных модуля (по 17,5 мм каждый)
• Глубина монтажа: 44 мм - требует свободного места внутри шкафа
• Поперечное сечение проводника: 1,5–35 мм2 - совместим с медными проводами указанной толщины
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защелка на задней части корпуса: чтобы закрепить - плотно надавите до щелчка, чтобы снять - отведите защелку отверткой через специальное отверстие. Подключение проводов выполняется через винтовые клеммы. Обязательно затягивать зажимы моментом, достаточным для надежного контакта, но без перегрузки - это исключит нагрев и окисление.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует стандартам МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947-2 (для промышленных установок). Класс токоограничения 3 гарантирует быстрое гашение дуги при аварии, что снижает риск повреждения кабелей и оборудования. Степень защиты IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не предназначен для работы во влажных или пыльных условиях без дополнительной защиты шкафа.

Преимущества

• Высокая отключающая способность (10 кА) - надежно защищает даже в условиях сильных КЗ
• Характеристика B - оптимальна для смешанных нагрузок с пусковыми токами (например, светильники, холодильники, малые двигатели)
• Фиксация на DIN-рейке с удобной защелкой - быстрая установка и обслуживание
• Широкий диапазон сечений проводов (1,5–35 мм2) - универсальность для различных типов кабелей
• Поддержка температур до +70 C - подходит для установки в неохлаждаемых щитах

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50–60 Гц
• IP20 не защищает от влаги и пыли - нельзя использовать вне закрытых щитов
• Не рекомендуется для мощных двигателей с высокими пусковыми токами - лучше выбрать характеристику C или D
• Категория перенапряжения 0 - не предназначен для мест с высокой вероятностью грозовых перенапряжений (требуется дополнительная защита)
• Не имеет функции дистанционного управления или сигнализации - только ручное управление

Примеры использования

• Защита трёхфазной линии питания станка с асинхронным двигателем мощностью до 15 кВт
• Распределительный щит многоквартирного дома - защита группы розеток и освещения
• Щитовая на производстве - отключение цепи конвейера при перегрузке
• Объекты с небольшими насосами, вентиляторами, компрессорами - где требуется баланс между чувствительностью и отказоустойчивостью

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля: для 40 А минимум 6 мм2 меди, но можно использовать до 35 мм2 - важно правильно затянуть клеммы
• При установке в щит с несколькими автоматами соблюдайте интервалы для теплоотвода - особенно при работе на пределе
• Не используйте этот выключатель для защиты светодиодных ламп с драйверами - они часто имеют высокие пусковые токи, которые могут вызывать ложные срабатывания
• Проверяйте состояние защелки перед каждым обслуживанием - износ может привести к плохому креплению
• Для помещений с повышенной влажностью (гаражи, подвалы) обязательно используйте герметичные щиты - сам выключатель не защищен от воды
