Выключатель автоматический модульный 3п B 25А 10кА DX3 6000 3мод. 400В Leg 407563 Legrand

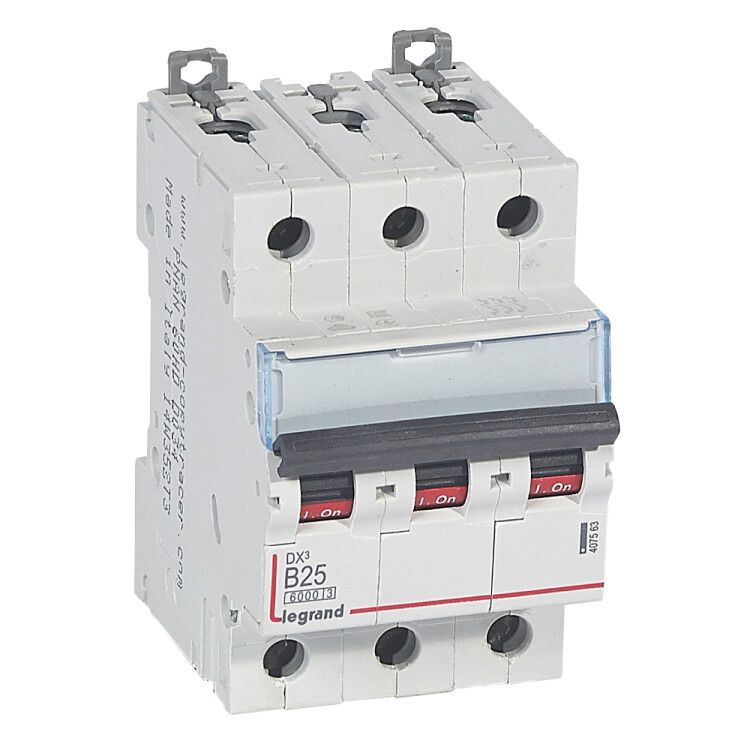

Автоматический выключатель Legrand DX3 с артикулом 407563 — трёхполюсный коммутационный аппарат на 25 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит как для бытовых, так и для промышленных систем переменного тока с напряжением до 400 В.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для безопасного включения, отключения и защиты электрических цепей. Он предотвращает повреждение оборудования и проводки при перегрузках и коротких замыканиях. Применяется в распределительных щитах жилых домов, офисов, производственных линий, станков, насосов и других устройств, работающих от сети 400 В.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальное напряжение: 400 В — рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 10 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным запуском (освещение, бытовые приборы)
• Род тока: переменный (AC) — работает только в сетях с частотой 50–60 Гц
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не герметичен; требует установки внутри закрытого шкафа
• Класс токоограничения: 3 — высокая скорость отключения, снижающая энергию КЗ
• Номинальное напряжение изоляции: 500 В — гарантирует надёжную изоляцию при кратковременных скачках напряжения
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные импульсы (например, от грозовых разрядов)
• Климатическое исполнение: УХЛ4 — рассчитан на работу в помещениях с умеренным климатом, включая холодные условия до –25 °C
• Количество модулей DIN: 3 — занимает три стандартных модуля на рейке (17,5 мм каждый)
• Глубина монтажа: 44 мм — минимальная глубина шкафа для комфортной установки
• Рабочая температура: от –25 °C до +70 °C — допустимый диапазон температур окружающей среды
• Поперечное сечение проводника: 1,5–35 мм² — подходят медные провода такого сечения
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 — соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защёлка — достаточно вставить устройство в рейку до характерного щелчка. Чтобы снять, отожмите защёлку отвёрткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо равномерно, чтобы избежать перегрева. Рекомендуется использовать провода сечением 1,5–35 мм². Убедитесь, что в шкафу есть минимум 44 мм свободной глубины для беспрепятственного монтажа.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного). Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск возгорания. IP20 не защищает от воды и пыли — устройство нельзя устанавливать вне закрытых щитов. Категория перенапряжения 0 указывает, что выключатель предназначен для использования в зоне с низкими переходными процессами (обычно вводные устройства в щитах).

Преимущества

• Высокая отключающая способность (10 кА) — надёжно защищает даже при серьёзных авариях
• Характеристика B — оптимальна для смешанных нагрузок: освещение, компьютеры, малые двигатели
• Фирменная защёлка Legrand — удобный и надёжный монтаж на DIN-рейке
• Широкий диапазон температур — стабильная работа в условиях неотапливаемых помещений
• Поддержка проводов до 35 мм² — совместим с мощными кабелями, используемыми в промышленности

Ограничения применения

• Не применяется в цепях постоянного тока — только для AC 50/60 Гц
• IP20 исключает использование во влажных, пыльных или открытых местах
• Характеристика B менее эффективна при питании мощных двигателей с высоким пусковым током — для них лучше выбрать C или D
• Не имеет функции дистанционного управления или сигнализации — требуется внешняя автоматизация, если нужен удалённый контроль
• Не рекомендуется для установки в щитах с плотной компактной сборкой — требует 3 модуля и достаточного пространства вокруг для теплоотвода

Примеры использования

• Защита трёхфазного станка с двигателем 3 кВт в цеху
• Вводной автомат в распределительном щите многоквартирного дома
• Щитовая защита группы розеток и светильников в административном здании
• Контроль питания конвейерной линии с несколькими двигателями
• Обеспечение безопасности в системах HVAC с трёхфазными вентиляторами

Практические советы

• Выбирая автомат Legrand DX3, проверьте соответствие сечения кабеля: слишком тонкий провод вызовет перегрев, слишком толстый — плохо войдёт в клемму
• При монтаже в щитах с ограниченным пространством учтите глубину 44 мм — не забудьте про зазоры для открывания дверцы
• Если в цепи есть частые пуски двигателей (более 5 раз в час), рассмотрите вариант с характеристикой C вместо B
• Не используйте этот выключатель как рубильник — он не предназначен для частого ручного включения/выключения под нагрузкой
• Проверяйте состояние клемм каждые 1–2 года: ослабление соединений — одна из основных причин перегрева
