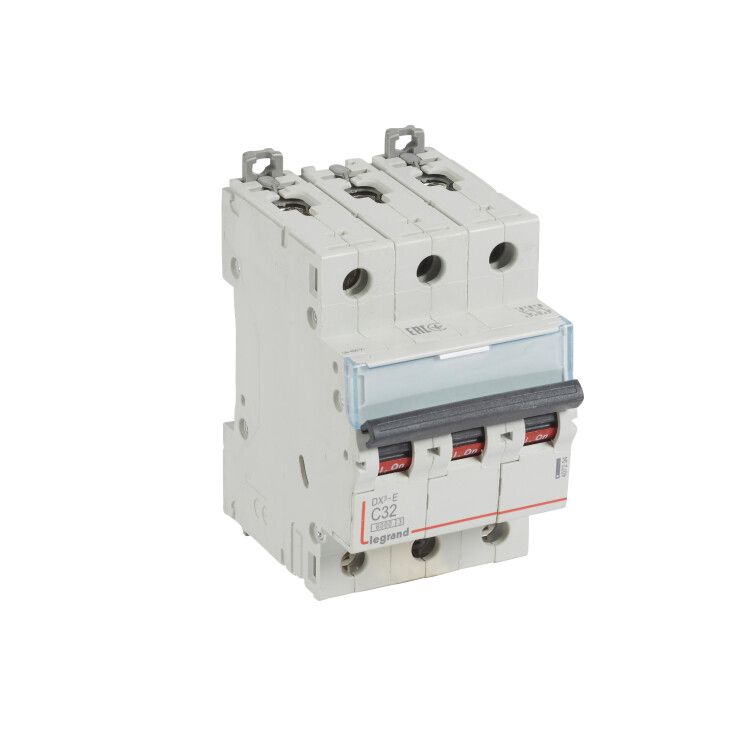

Выключатель автоматический модульный 3п C 32А 6кА DX3-E 6000 3мод. 230/400В Leg 407294 Legrand

Автоматический выключатель модульный трехполюсный 32А C 6кА DX3-E 6000 3мод. 230/400В от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он устанавливается на DIN-рейку в щитах жилых и промышленных объектов, обеспечивая надежную коммутацию и безопасность при работе с переменным током до 400 В.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 32А C 6кА DX3-E 6000 3мод. 230/400В используется для защиты трёхфазных электрических цепей с номинальным напряжением 400 В и частотой 50–60 Гц. Он применяется в распределительных щитах зданий, производственных линий, насосных станциях, системах вентиляции и других установках, где требуется защита от перегрузок и коротких замыканий. Подходит как для бытового, так и для промышленного использования.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Характеристика срабатывания: C - чувствителен к кратковременным перегрузкам, типичен для оборудования с высокими пусковыми токами (например, двигатели, компрессоры);
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Номинальное напряжение: 400 В (до 230 В между фазой и нулём);
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Сечение подключаемых проводов: 1,5 – 35 мм2 - совместим с медными проводниками стандартных сечений;
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, повышает безопасность;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли;
• Рабочая температура: от -25C до +70C - допустимый диапазон для помещений с контролируемым микроклиматом;
• Частота: 50–60 Гц - работает в сетях стандарта Европы и России;
• Модульная ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке;
• Глубина монтажа: 44 мм - требует минимального свободного пространства внутри щита;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с возможностью работы в неотапливаемых помещениях;
• Нормативы: МЭК 60898-1 / 60947-2 - соответствует международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 32А C 6кА DX3-E 6000 3мод. 230/400В устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защелка - достаточно прижать устройство к рейке до характерного щелчка. Для демонтажа отведите защелку отверткой, вставленной в петлю. Все три полюса имеют одинаковые винтовые клеммы, позволяющие подключать одиночные или многожильные провода. Обязательно затягивать клеммы моментом, указанным в руководстве - недостаточно или слишком сильно затянутые соединения вызывают нагрев и выход из строя.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных установок). Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, что снижает риск возгорания. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги - не используйте в сырых или открытых местах. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к переходным процессам в сети, таким как удары молнии или включения мощных нагрузок.

Преимущества

• Трёхполюсная конструкция - позволяет отключать все фазы одновременно, исключая опасные режимы работы с одной или двумя фазами;
• Характеристика “C” - оптимальна для двигателей и другого оборудования с высокими пусковыми токами, не даёт ложных срабатываний;
• Компактность - всего 3 модуля занимают мало места в щите, удобно для плотной компоновки;
• Надёжная защелка - обеспечивает прочное крепление даже при вибрациях;
• Поддержка широкого диапазона сечений проводов - универсальность при подключении;
• Производитель Legrand - известный бренд с проверенной долговечностью и качеством сборки.

Ограничения применения

• Не предназначена для использования во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает герметичность;
• Не рекомендуется для цепей с постоянным током (DC) - только для переменного тока AC;
• Не подходит для защиты светодиодных светильников с активными источниками питания - они часто имеют высокие пусковые токи, которые могут вызвать ложные срабатывания; для них лучше использовать характеристику D;
• Не следует устанавливать в местах с температурой выше +70C - перегрев снижает срок службы и точность срабатывания;
• Категория перенапряжения 0 - не предназначен для защиты от внешних перенапряжений (грозовых, коммутационных); нужен дополнительный УЗИП.

Примеры использования

• Защита трёхфазного электродвигателя насоса в системе водоснабжения;
• Щитовая защита группы розеток на производственном участке;
• Распределительный щит многоэтажного дома - защита этажной линии;
• Контроль питания конвейерной линии с несколькими двигателями;
• Обеспечение безопасности вентиляционных установок с частотными преобразователями.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность всех подключённых потребителей не превышает 32 А × 400 В ≈ 12,8 кВт в трёхфазной сети;
• При подключении многожильных проводов используйте наконечники - это предотвратит ослабление контакта;
• Не смешивайте автоматы Legrand с другими брендами в одном щите без проверки совместимости по габаритам и креплению;
• Проверьте соответствие сечения провода и номинала автомата - для 32 А минимум 4 мм2 меди;
• После монтажа протестируйте срабатывание кнопкой “T” (тестирование) - она имитирует КЗ и проверяет работоспособность механизма;
• При замене старого автомата - обязательно отключите питание и проверьте отсутствие напряжения тестером.
