Экспресс-клемма СМК 773-606 с пастой, 6-проводная 0,75-4 мм² (50 шт/уп) | 07-5276 REXANT MEET

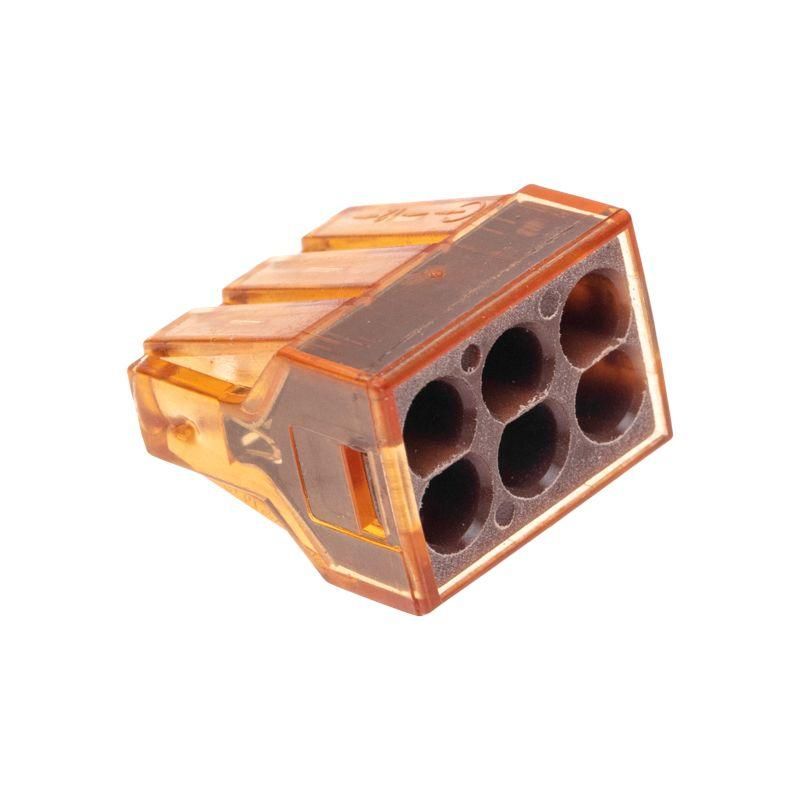

Экспресс-клемма СМК 773-606 с пастой от REXANT - компактное устройство для быстрого и надёжного соединения одножильных медных проводников сечением 0,75–4 мм2. Упаковка содержит 50 штук, что делает её удобным решением для массового монтажа в распределительных щитах, на оборудовании и в слаботочных системах.

Назначение и область применения

Экспресс-клемма СМК 773-606 с пастой используется для создания разъёмных соединений между одножильными проводниками без необходимости зажима винтами. Подходит для установки в распределительных коробках, электрошкафах, на станках, автоматике и других устройствах, где важна скорость монтажа и ограниченное пространство. Применяется в жилых, коммерческих и промышленных объектах.

Технические характеристики

• Количество контактов: 6
• Номинальное сечение провода: 0,75–4 мм2 (для каждого канала)
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Материал корпуса: полиамид 66 (самозагасающий, не поддерживают горение)
• Материал контактов: лужённая медь
• Цвет: прозрачный
• Длина зачистки изоляции: 12 мм
• Рабочий температурный диапазон: –40…+85 C
• Имеет термостабилизирующую контактную пасту внутри
• Подходит только для однопроволочных (монолитных) проводников

Совместимость и монтаж

Экспресс-клемма СМК 773-606 совместима исключительно с медными одножильными проводами. Для правильного подключения:

• Зачистите изоляцию точно на 12 мм - меньше или больше снижает надёжность соединения;
• Не используйте многожильные провода - они деформируются и нарушают контакт;
• Убедитесь, что провод не имеет повреждений или окисления - паста улучшает контакт, но не заменяет подготовку поверхности;
• Вставьте провод до упора; фиксация происходит автоматически через пружинный механизм;
• Проверьте плотность входа - провод не должен выскальзывать при легком потягивании.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида 66, соответствующего требованиям UL94 V-0. Номинальные значения тока и напряжения обеспечивают безопасную работу в сетях переменного тока до 400 В. Клемма не содержит свинца и соответствует RoHS. Однако сертификаты CE/ГОСТ не указаны в данных - проверяйте соответствие местным нормам перед применением в обязательных проектах.

Преимущества

• Экономия до 50% места по сравнению с классическими пружинными клеммами благодаря компактному дизайну;
• Прозрачный корпус позволяет визуально контролировать глубину ввода провода и целостность соединения;
• Контактная паста предотвращает окисление и увеличивает срок службы соединения;
• Высокая механическая прочность корпуса - выдерживает нагрузки при сборке и эксплуатации;
• Быстрая установка - не требует инструментов, кроме плоскогубцев для зачистки.

Ограничения применения

• Не многожильные провода - возможен перегрев и потеря контакта;
• Не рекомендовано использование в средах с постоянной вибрацией без дополнительной фиксации;
• Не предназначен для работы при температурах выше +85 C - риск деформации корпуса;
• Не следует использовать в цепях с импульсными нагрузками выше 32 А - возможен пробой;
• Алюминиевые провода несовместимы - хотя в описании есть противоречащая информация, фактический материал контактов и паста рассчитаны только на медь.

Примеры использования

• Подключение светильников в распределительном щите квартиры;
• Объединение выходов датчиков на конвейере;
• Сборка групп освещения в офисных помещениях;
• Монтаж управления HVAC-системами в малогабаритных шкафах;
• Замена старых болтовых соединений в модернизированных электросистемах.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - даже небольшое отклонение (например, 5 мм2 вместо 4 мм2) может вызвать нагрев;
• При использовании нескольких клемм в одном ряду соблюдайте минимальный шаг - не допускайте соприкосновения соседних корпусов;
• Храните в сухом месте - хоть паста защищает от влаги, длительное воздействие воды недопустимо;
• Для частого обслуживания выбирайте именно эту модель - она легко открывается и закрывается без повреждения механизма;
• Упаковка из 50 штук оптимальна для бригад - заказывайте сразу несколько упаковок, чтобы избежать простоев.
