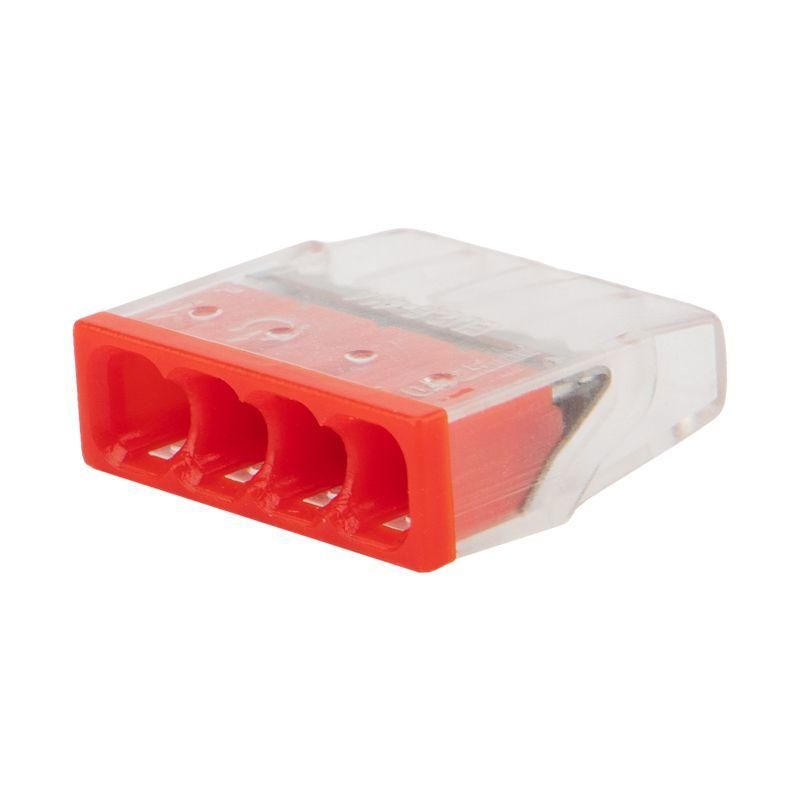

Экспресс-клемма строительно-монтажная СМК 2273-204 4-проводная 0.5-2.5кв.мм (блист.5шт) Rexant 07-3213-5 MEET

Экспресс-клемма СМК 2273-204 от REXANT - компактная четырёхпроводная клемма для быстрого соединения одножильных медных проводников сечением 0,2–2,5 мм2. Подходит для установки в распределительных коробках, щитах и на оборудовании, где важна экономия места и скорость монтажа. Артикулы etm07-3213-5 и 07-3213-5 соответствуют одной модели.

Назначение и область применения

Экспресс-клемма СМК 2273-204 используется для надёжного и быстрого соединения одножильных проводников в слаботочных и силовых цепях. Применяется в жилых и промышленных объектах: в распределительных коробках, электрощитах, на пультах управления, осветительном оборудовании, системах автоматизации. Особенно эффективна там, где мало свободного пространства - заменяет несколько обычных клемм, снижает количество точек соединений и ускоряет работу.

Технические характеристики

• Количество контактов: 4
• Номинальное сечение провода: 0,2–2,5 мм2 (для каждого канала)
• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Материал контактов: лужённая медь
• Материал корпуса: полиамид 66 (самозагасающий, не поддерживает горение)
• Цвет: прозрачный - позволяет визуально контролировать качество зажима
• Глубина зачистки изоляции: 11 мм
• Рабочий температурный диапазон: –40…+85 C
• Тип проводника: одножильный (не предназначен для многожильных проводов без наконечников)

Совместимость и монтаж

Экспресс-клемма СМК 2273-204 совместима исключительно с одножильными медными проводниками. Для алюминиевых проводов требуется предварительная подготовка - использование переходных наконечников. Монтаж выполняется вручную: зачищенный провод (11 мм) вставляется в гнездо до характерного щелчка. Никаких инструментов не требует. Каждый контакт работает автономно - повреждение одного не влияет на остальные. Установка возможна на DIN-рейку или фиксация в корпусе через выступы на корпусе.

Безопасность и стандарты

Конструкция выполнена из самозагасающего материала (UL94 V-0), что соответствует требованиям безопасности при перегреве. Номинальное напряжение 450 В и ток 24 А обеспечивают безопасную работу в сетях переменного тока до 230/400 В. Соответствие международным нормам IEC 60947-7-1 подтверждается испытаниями производителя. Сертификаты доступны на сайте REXANT.

Преимущества

• Уменьшает занимаемую площадь на 50% по сравнению с классическими пружинными клеммами
• Не требует инструментов - монтаж за секунды
• Прозрачный корпус даёт возможность проверить глубину входа провода и целостность жилы
• Лужёные медные контакты устойчивы к окислению и обеспечивают долговечный контакт
• Высокая термостойкость - работают даже в холодных помещениях и рядом с нагревательными элементами

Ограничения применения

• Не многожильные провода - они должны быть запрессованы в наконечники перед вводом
• Запрещено использовать для проводов сечением менее 0,2 мм2 - риск плохого контакта
• Не рассчитана на постоянную вибрацию - не рекомендована для мобильной техники без дополнительной фиксации
• Избыток изоляции внутри гнезда (более 11 мм) может вызвать некорректное срабатывание механизма

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Соединение датчиков и кнопок в панелях управления станков
• Монтаж цепей сигнализации и охраны в этажных щитах
• Формирование группового питания LED-лент в потолочных нишах
• Замена старых болтовых соединений в модернизируемых электроустановках

Практические советы

• Перед введением провода обязательно зачищайте изоляцию точно на 11 мм - меньше не зажмётся, больше будет мешать контакту
• Проверьте, чтобы все четыре провода были одинаковой толщины - смешивание 0,5 и 2,5 мм2 в одном устройстве допустимо, но требует внимания к плотности затяжки
• При использовании в сыром помещении - после монтажа закройте клемму герметичной крышкой или поместите в IP-rated коробку
• Артикулы etm07-3213-5 и 07-3213-5 - это одна и та же модель; отличается лишь формат упаковки (блистер 5 шт.)
• Для частого обслуживания выбирайте прозрачные клеммы - легко определить, есть ли прогорание или перемещение жилы
