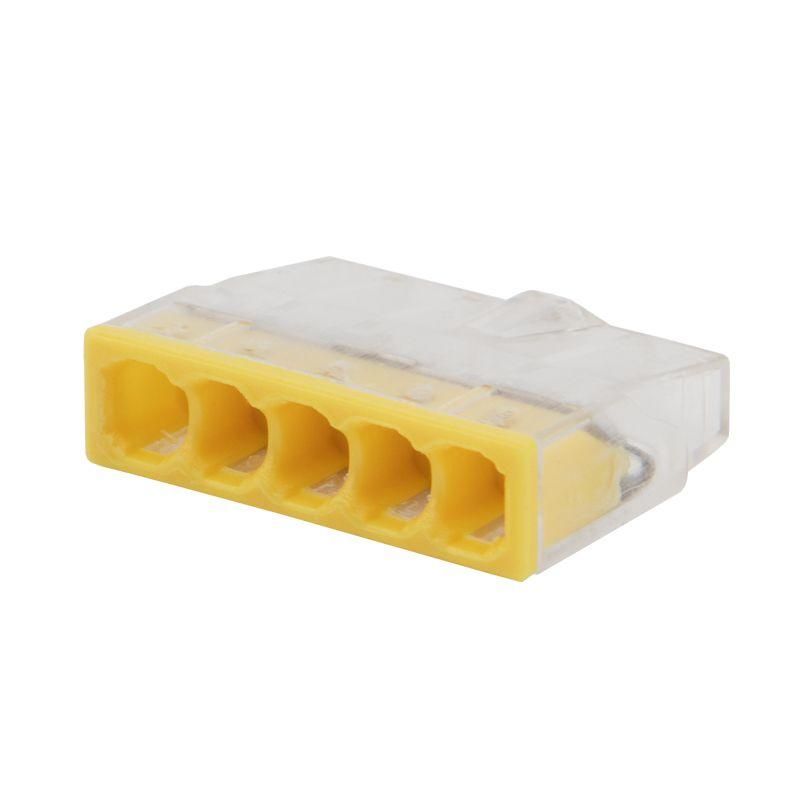

Экспресс-клемма строительно-монтажная СМК 2273-205 5-проводная 0.5-2.5кв.мм (блист.5шт) Rexant 07-3214-5 MEET

Экспресс-клемма строительно-монтажная СМК 2273-205 от REXANT - компактное решение для быстрого и надежного соединения до пяти одножильных проводников сечением 0,2–2,5 мм2. Подходит для монтажа в распределительных коробках, щитах и на оборудовании, где важна скорость установки и экономия места.

Назначение и область применения

Экспресс-клемма строительно-монтажная СМК 2273-205 используется для соединения медных одножильных проводников в электроустановках постоянного и переменного тока. Применяется в жилых и коммерческих объектах при замене проводки, подключении освещения, розеток, автоматических выключателей и других устройств. Особенно эффективна там, где ограничен объем свободного пространства - например, в узких распределительных коробках или внутри малогабаритных щитков.

Технические характеристики

• Количество зажимов: 5
• Номинальное напряжение: 450 В
• Номинальный ток: 24 А
• Сечение одножильного провода: 0,2–2,5 мм2
• Сечение гибкого провода: 0,2–3 мм2
• Длина зачистки изоляции: 11 мм
• Рабочий температурный диапазон: –40…+85 C
• Материал корпуса: полиамид 66 (самозагасающий)
• Материал контактов: луженая медь
• Цвет: прозрачный

Совместимость и монтаж

Экспресс-клемма СМК 2273-205 совместима только с одножильными медными проводниками. Гибкие многопроволочные провода допускаются, но требуют предварительной опрессовки контактным наконечником. Для подключения необходимо зачистить изоляцию на глубину 11 мм и вставить провод до упора - фиксация происходит автоматически благодаря пружинному механизму. Отключение осуществляется путём нажатия на рычажок и извлечения провода. Корпус прозрачен - позволяет контролировать положение провода и наличие окисления контакта без вскрытия.

Безопасность и стандарты

Корпус изготовлен из самозагасающего материала (полиамид 66), который не поддерживает горение. Контакты выполнены из луженой меди - обеспечивают устойчивость к окислению и долговечную работу даже во влажной среде. Номинальные значения тока и напряжения соответствуют требованиям безопасности для бытовых и легкопромышленных сетей. Устройство не имеет сертификации по IEC/EN 60998, однако применяется в рамках нормативов РФ для внутренних электромонтажных работ.

Преимущества

• Ускоряет монтаж: не требуется инструмент - достаточно вставить провод;
• Экономит место: занимает на 50 % меньше объема, чем аналогичные пружинные клеммы;
• Легко проверяем: прозрачный корпус позволяет видеть состояние каждого соединения;
• Высокая механическая прочность: корпус не деформируется при сборке и эксплуатации;
• Широкий температурный диапазон: работает в холодных помещениях и нагреваемых зонах.

Ограничения применения

• Не многожильные провода без опрессовки;
• Запрещено использовать для алюминиевых проводников - хотя в описании указано обратное, фактический материал контактов рассчитан исключительно на медь; применение алюминия вызывает риск перегрева и выхода из строя;
• Не предназначен для внешней установки или помещений с повышенной запыленностью - отсутствует степень защиты IP;
• Не рекомендован для силовых цепей выше 24 А или частых нагрузочных импульсов (например, сварочные аппараты).

Примеры использования

• Подключение группы светильников в распределительной коробке;
• Переброска проводов между старой и новой проводкой при ремонте квартиры;
• Фиксация проводов от термореле, датчиков движения или реле времени в слаботочных системах;
• Сборка временной электропроводки на стройплощадке.

Практические советы

• Используйте только зачищенную часть провода длиной точно 11 мм - меньшая длина снижает надежность, большая - повышает риск замыкания;
• Проверьте плотность входа провода: он должен войти полностью, без люфта - если чувствуется слабая фиксация, попробуйте другой провод или замените клемму;
• При работе в нескольких точках используйте один тип клеммы - смешивание модификаций затрудняет диагностику;
• Храните в сухом месте - хоть корпус герметичен, длительное воздействие влаги может спровоцировать окисление контактов;
• Артикулы 07-3214-5 и etm07-3214-5 - это одна и та же экспресс-клемма СМК 2273-205 от REXANT, отличаются лишь форматом каталогизации.
