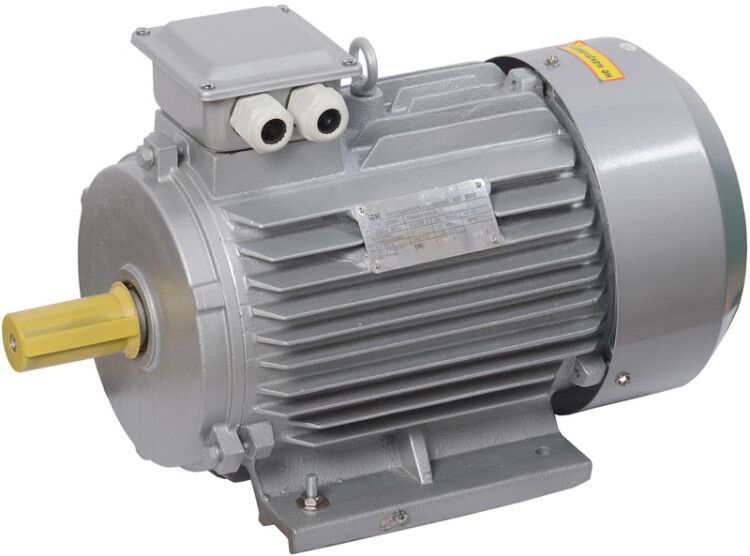

Электродвигатель АИР DRIVE 3ф 132M8 380/660В 5.5кВт 750об/мин 1081 IEK DRV132-M8-005-5-0710

Электродвигатель трехфазный АИР 132M8 380/660В 5,5 кВт 750 об/мин 1081 DRIVE - надёжный асинхронный двигатель от бренда IEK (ИЭК) серии DRIVE, предназначенный для постоянной работы в промышленных системах с низкой скоростью вращения. Подходит для насосов, вентиляторов, конвейеров и других механизмов, требующих высокой нагрузки на валу.

Назначение и область применения

Электродвигатель трехфазный АИР 132M8 380/660В 5,5 кВт 750 об/мин 1081 DRIVE используется там, где нужна устойчивая работа при низкой скорости и высоком моменте. Применяется в промышленном оборудовании: насосах, вентиляционных установках, транспортёрных лентах, компрессорах, смесителях, затворах и механизмах управления заслонками. Особенно эффективен в условиях длительной эксплуатации - например, на водоочистных сооружениях, в шахтах, на заводах по переработке материалов.

Технические характеристики

• Тип: трёхфазный асинхронный двигатель переменного тока (AC)
• Мощность: 5,5 кВт - достаточна для средних промышленных задач
• Напряжение: 380 В / 660 В - возможность подключения по схеме «звезда» или «треугольник»
• Частота вращения: 750 об/мин - соответствует 8 полюсам, обеспечивает низкую скорость и высокий крутящий момент
• Частота сети: 50 Гц - совместим с сетями России и стран СНГ
• Ток: 24,11 А (при подключении «треугольник»), 13,26 А (при подключении «звезда»)
• КПД: 81% - оптимальный уровень для двигателей этого класса
• Коэффициент мощности: 0,74 - требует компенсации реактивной мощности в крупных системах
• Высота оси вращения: 132 мм - стандартизированная габаритная величина
• Типоразмер корпуса: 132 мм - соответствует типоразмеру по ГОСТ
• Подшипники: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C, подходит для умеренного климата и неотапливаемых помещений
• Монтажное исполнение: IM1081 - горизонтальная установка с двумя лапами и фланцевым креплением
• Гарантия: 3 года
• Норматив: ГОСТ 51689

Совместимость и монтаж

Электродвигатель трехфазный АИР 132M8 380/660В 5,5 кВт 750 об/мин 1081 DRIVE имеет монтажное исполнение IM1081 - значит, он крепится на лапах и может дополнительно фланцеваться. Для подключения используйте клеммную коробку с выводами U1-V1-W1 и U2-V2-W2. Переключение между схемами «звезда» (для 660 В) и «треугольник» (для 380 В) выполняется внутри клеммной коробки. Обязательно проверьте соответствие напряжения сети и выбранной схемы подключения. Диаметр вала - стандартный для типа 132, подходит для муфт, ремней и зубчатых передач с посадочным диаметром 38 мм. Масса двигателя - около 75 кг; при монтаже используйте подъёмное оборудование.

Безопасность и стандарты

Электродвигатель трехфазный АИР 132M8 380/660В 5,5 кВт 750 об/мин 1081 DRIVE изготовлен в соответствии с ГОСТ 51689 и имеет степень защиты IP55, что позволяет использовать его в помещениях с повышенной запылённостью и влажностью. Климатическое исполнение У2 гарантирует работу в холодных условиях - до -45 C. Наличие термозащиты не предусмотрено - рекомендуется устанавливать внешние тепловые реле или частотные преобразователи с функцией защиты от перегрузки.

Преимущества

• Высокая надёжность благодаря шариковому подшипнику и герметичному корпусу IP55
• Универсальность подключения - два варианта напряжения (380/660 В) позволяют адаптировать двигатель под существующие сети
• Низкая скорость вращения (750 об/мин) исключает необходимость в сложных редукторах в некоторых приложениях
• Серия DRIVE от IEK - проверенная линейка с гарантированным качеством сборки и длительным сроком службы
• Долгий гарантийный срок - 36 месяцев

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Не рассчитан на частые пуски - при более чем 4–6 пусках в час требуется дополнительная теплоотводящая система
• Не имеет встроенной термозащиты - обязательна установка внешнего теплового реле
• При работе ниже -45 C возможны проблемы с пластиком клеммной коробки и смазкой подшипников
• Коэффициент мощности 0,74 требует компенсации реактивной мощности в цепях выше 10 кВт

Примеры использования

• Насосы для перекачки воды в канализационных станциях
• Вентиляторы в промышленных воздуховодах
• Ленточные конвейеры на пищевых и химических производствах
• Затворы и задвижки в трубопроводах с давлением до 16 бар
• Смесители для бетона и растворов
• Компрессоры малой и средней мощности

Практические советы

• При замене старого двигателя сверьте не только мощность и обороты, но и типоразмер (132 мм) и монтажное исполнение (IM1081)
• Для снижения потребления реактивной мощности установите конденсаторную батарею параллельно двигателю
• Проверяйте состояние подшипников каждые 1000–1500 часов работы - при шуме или нагреве замените смазку
• При подключении к частотному преобразователю убедитесь, что двигатель совместим с ШИМ-выходом - модель поддерживает частотное регулирование
• Не допускайте попадания воды внутрь клеммной коробки - даже при IP55 она не является полностью герметичной
• При монтаже соблюдайте выравнивание вала - перекос вызывает быстрый износ подшипников
