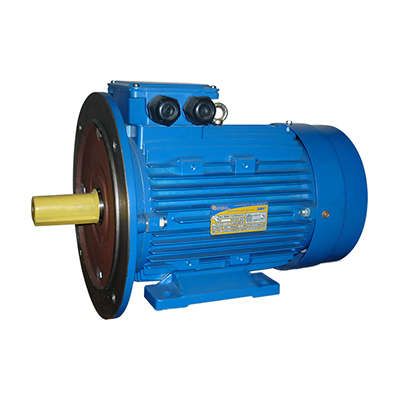

Электродвигатель (5АИ) 112 МВ6 4,0кВт 1000 об./мин. IM 2081 (комби) | 01.01.213717 Элком ОРЛАН

Электродвигатель 5АИ 112 МВ6 4,0кВт 1000 об./мин. IM 2081 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную нагрузку в промышленных системах. Подходит для насосов, вентиляторов и грузоподъёмного оборудования, совместим с сетью 380 В, 50 Гц.

Назначение и область применения

Электродвигатель 5АИ 112 МВ6 4,0кВт 1000 об./мин. IM 2081 предназначен для длительной работы в стационарных установках с равномерной механической нагрузкой. Применяется там, где требуется надёжная работа при низкой скорости вращения - например, в приводах насосов, вентиляционных систем, лебёдок, конвейеров и подъёмников. Универсальность конструкции позволяет использовать его вместо двигателей серий А, АИР, 4А, 5А и аналогичных.

Технические характеристики

• Мощность: 4 кВт
• Напряжение: 380 В (трёхфазное, переменный ток AC)
• Частота: 50 Гц
• Частота вращения: 1000 об./мин
• Количество фаз: 3
• Количество полюсов: 6
• Высота оси вращения: 112 мм
• КПД: 82%
• Номинальный ток: 9,6 А
• Коэффициент мощности (cos φ): 0,81
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B35 - монтаж на основание с фланцевым креплением
• Монтажное исполнение: IM2081 - горизонтальная установка с опорными лапами и фланцем
• Климатическое исполнение: У2 - работает при температурах от -45 C до +40 C
• Режим работы: S1 - непрерывный

Совместимость и монтаж

Электродвигатель 5АИ 112 МВ6 4,0кВт 1000 об./мин. IM 2081 имеет стандартизированную посадку по ГОСТ. Высота оси 112 мм соответствует типовым рамам, что обеспечивает взаимозаменяемость с двигателями других серий. Для монтажа используются два варианта: крепление через лапы (основание) или фланец - в зависимости от приводимого механизма. Диаметр выходного вала не указан в данных, но для этой серии он обычно составляет 28–32 мм; уточняйте перед заказом. Кабельный вход выполнен в боковой крышке - подключение проводов осуществляется через клеммную коробку. Обязательно проверьте соответствие фланца и вала приводному элементу.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международным стандартом IEC 60034. Степень защиты IP55 гарантирует безопасную работу в условиях повышенной запылённости и влажности. Климатическое исполнение У2 допускает эксплуатацию в неотапливаемых помещениях и на открытых площадках при соблюдении температурного диапазона.

Преимущества

• Высокая надёжность благодаря закрытому исполнению и качественной изоляции
• Низкий уровень шума и вибраций при работе на 1000 об./мин
• Поддержка частотного регулирования - возможна доработка для управления через преобразователь частоты
• Широкая совместимость с существующими приводами благодаря унифицированной серии 5АИ
• Энергоэффективность: КПД 82% снижает потери электроэнергии

Ограничения применения

• Не предназначен для частых пусков или перегрузок - только режим S1 (непрерывная нагрузка)
• Запрещено применение в средах со взрывоопасными газами или пылью - степень защиты IP55 недостаточна для взрывозащиты
• Не рекомендован для работы ниже -45 C или выше +40 C без дополнительного обогрева/охлаждения
• При использовании с частотным преобразователем необходима предварительная модификация - заводская версия не адаптирована под ЧРП

Примеры использования

• Привод циркуляционного насоса в системе отопления
• Вентилятор вытяжной системы в производственном цеху
• Лебёдка для перемещения материалов на складе
• Конвейерная лента в пищевой промышленности
• Подъёмник для обслуживания технологического оборудования

Практические советы

• При замене старого двигателя сверьте высоту оси (112 мм), длину вала, тип крепления (B35) и мощность - все эти параметры должны совпадать
• Для подключения используйте кабель с медными жилами сечением не менее 4 мм2
• Перед первым запуском проверьте правильность чередования фаз - неверная коммутация вызовет вращение в противоположную сторону
• Если планируете использовать с частотным преобразователем - согласуйте доработку с поставщиком заранее
• Регулярно контролируйте температуру корпуса - при превышении +40 C возможен перегрев даже при номинальной нагрузке
