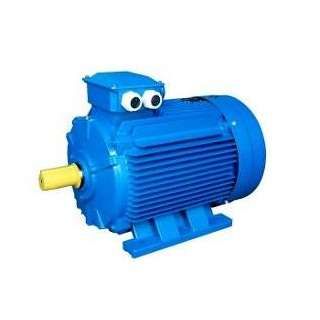

Электродвигатель 5АИ 132 М6 7,6кВт 1000 об./мин. IM 1081 от ЭЛКОМ - трёхфазный асинхронный двигатель мощностью 7,5 кВт, предназначенный для постоянной работы в промышленном оборудовании. Артикул 01.01.214564 соответствует стандарту ГОСТ Р 51689-2000 и рассчитан на эксплуатацию в условиях У2 с температурой от -45C до +40C.

Назначение и область применения

Электродвигатель 5АИ 132 М6 7,6кВт 1000 об./мин. IM 1081 используется там, где требуется надёжная и долговечная механическая энергия при низкой скорости вращения. Подходит для привода насосов, вентиляторов, грузоподъёмных механизмов, конвейеров и других стационарных установок. Применяется на производствах, в коммунальных службах, на объектах сельского хозяйства и в промышленных зданиях. Не рекомендован для мобильных или часто перемещаемых устройств.

Технические характеристики

• Мощность: 7,5 кВт (указано в характеристиках; в названии указано 7,6 кВт - допустимое округление)
• Напряжение: 380 В, три фазы
• Частота сети: 50 Гц
• Частота вращения: 1000 об/мин
• Количество полюсов: 6
• Высота оси вращения: 132 мм
• Ток при нагрузке: 16,5 А
• КПД: 85,5%
• Коэффициент мощности (cos φ): 0,81
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Исполнение: B3 - монтаж на основание с двумя крепёжными лапами
• Монтажное исполнение: IM1081 - аналогично B3, стандартное исполнение для стационарной установки
• Климатическое исполнение: У2 - для умеренного климата, с возможностью работы при минусовых температурах
• Диапазон рабочих температур: от -45 C до +40 C
• Норматив: ГОСТ Р 51689-2000

Совместимость и монтаж

Электродвигатель 5АИ 132 М6 7,6кВт 1000 об./мин. IM 1081 совместим со всеми стандартными приводами, имеющими посадочные размеры по ГОСТ. Высота оси 132 мм требует соответствие фланца или рамы оборудования этому значению. Крепление выполняется через две лапы (исполнение B3/IM1081) - необходимо проверить расстояние между отверстиями перед установкой. Для подключения используйте кабели с медными жилами сечением не менее 4 мм2. Обязательно заземлите корпус. Возможна доработка для частотного регулирования - при этом потребуется замена термозащиты и согласование с частотным преобразователем.

Безопасность и стандарты

Защита IP55 исключает попадание пыли внутрь двигателя и защищает от водяных струй - это важно для помещений с повышенной влажностью или периодической мойкой оборудования. Конструкция выполнена из негорючих материалов, не поддерживающих горение. Соответствует требованиям ГОСТ Р 51689-2000, обеспечивающим электробезопасность и отказоустойчивость. Наличие термозащиты внутри обмотки снижает риск перегрева при длительной работе.

Преимущества

• Высокий КПД - 85,5%, что снижает потери электроэнергии и себестоимость эксплуатации
• Надёжная конструкция с короткозамкнутым ротором - минимальное обслуживание, устойчивость к перегрузкам
• Широкий диапазон температур - работает в холодных цехах и на открытом воздухе зимой
• Стандартное исполнение IM1081 - легко заменяется на аналогичные модели от других производителей
• Поддержка частотного управления - возможность модернизации без полной замены двигателя

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex
• Не использовать в местах с постоянным погружением в жидкость - IP55 не гарантирует герметичность при затоплении
• Не рекомендуется для частого пуска-останова более 10–15 раз в час - риск перегрева обмоток
• При использовании с частотником необходима проверка совместимости с системой охлаждения - вентилятор охлаждения рассчитан на номинальную скорость 1000 об/мин
• Не подходит для движения по рельсам или вибрационных установках без демпферов - возможна быстрая деформация лап

Примеры использования

• Насосные станции водоснабжения и канализации
• Вентиляционные системы крупных зданий
• Лебёдки и подъёмники на складах
• Конвейеры пищевых и химических производств
• Центрифуги и смесители в агропроме

Практические советы

• Перед запуском проверьте правильность подключения фаз - неверная последовательность вызывает обратное вращение
• При установке соблюдайте посадочный диаметр 132 мм и равномерность крепления лап - перекос увеличивает вибрацию и износ подшипников
• Проверяйте температуру корпуса каждые 2–3 часа при первом запуске - нормальная работа не должна превышать +80C
• При использовании с частотным преобразователем выбирайте модель с функцией адаптивного охлаждения
• Замену подшипников проводите каждые 10–15 тыс. часов работы - используйте смазку типа Литол-24
• Для длительной работы в холоде (ниже -20C) прогрейте двигатель на холостом ходу 10–15 минут перед нагрузкой
